Verschlussstopfen

B0474

Verschlussstopfen

Produkte
- Produktübersicht
  - Ölschaugläser, Verschlussschrauben, Verschlussstopfen
    - Verschlussschrauben, Verschlussstopfen
      - Verschlussstopfen

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Gehäuse Thermoplast Polyamid 66, Deckel Polyamid 66. Luftfilter Polyurethan (PU-Schaum), O-Ring Gummi (NBR).Ausführung:Gehäuse schwarz, Deckel rot. Filterfeinheit 50 µm.Temperaturbereich:Temperaturbeständig bei Öl bis 100 °C.Zeichnungshinweis:

Form A: ohne Entlüftung
Form B: mit Entlüftung
Form C: mit Entlüftung und Luftfilter

1) O-Ring
2) Luftfilter nur bei Form C

Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0474 Verschlussstopfen

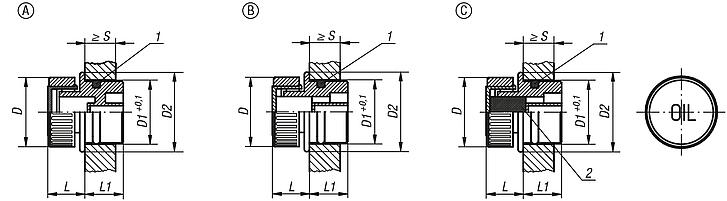

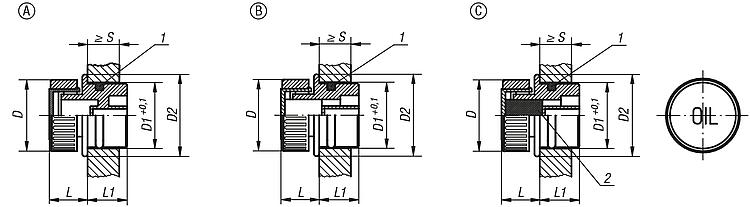

Zeichnungen (Gesamtübersicht)

Verschlussstopfen

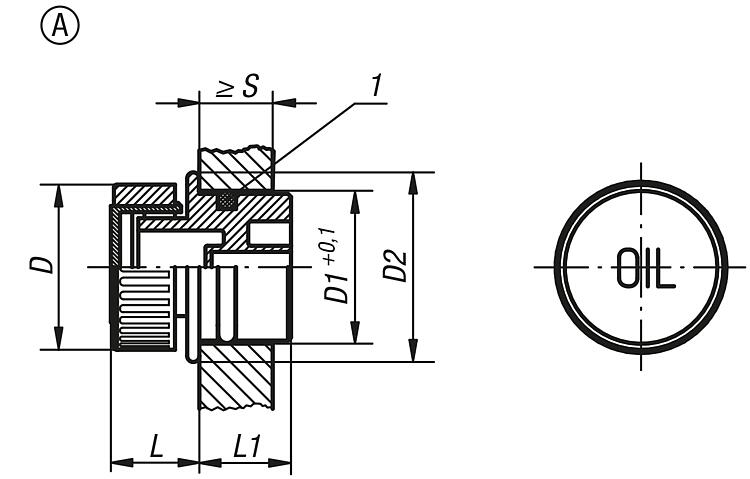

Verschlussstopfen Form A, ohne Entlüftung

Zeichnungen

Verschlussstopfen Form A, ohne Entlüftung

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D2	L	L1	S min.	CAD	Zub.	Preis	Bestellen
B0474.13018	A	30	18	23	14	14	8			1,18 €
B0474.13020	A	30	20	24	14	15,5	8			1,36 €
B0474.13026	A	30	26	30	14	16,5	9,5			1,63 €
B0474.13030	A	30	30	34	14	17	9,5			2,11 €

Verschlussstopfen Form B, mit Entlüftung

Zeichnungen

Verschlussstopfen Form B, mit Entlüftung

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D2	L	L1	S min.	CAD	Zub.	Preis	Bestellen
B0474.23018	B	30	18	23	14	14	8			1,19 €
B0474.23020	B	30	20	24	14	15,5	8			1,42 €
B0474.23026	B	30	26	30	14	16,5	9,5			1,67 €
B0474.23030	B	30	30	34	14	17	9,5			2,16 €

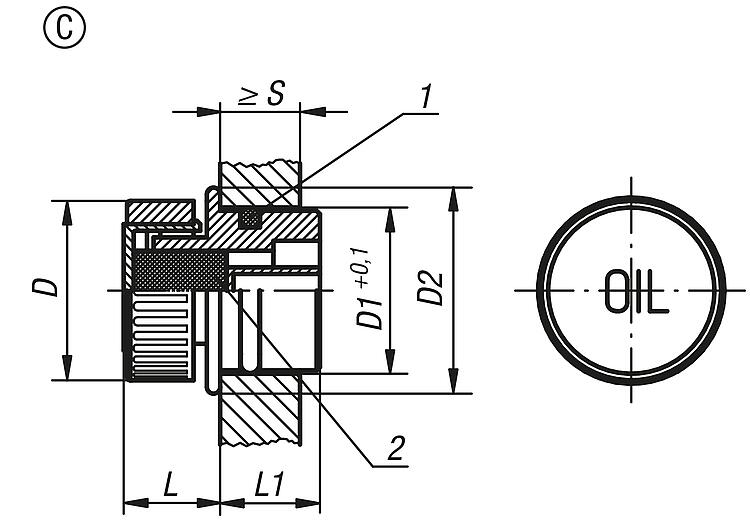

Verschlussstopfen Form C, mit Entlüftung und Luftfilter

Zeichnungen

Verschlussstopfen Form C, mit Entlüftung und Luftfilter

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D2	L	L1	S min.	CAD	Zub.	Preis	Bestellen
B0474.33018	C	30	18	23	14	14	8			1,38 €
B0474.33020	C	30	20	24	14	15,5	8			1,59 €
B0474.33026	C	30	26	30	14	16,5	9,5			1,85 €
B0474.33030	C	30	30	34	14	17	9,5			2,40 €
