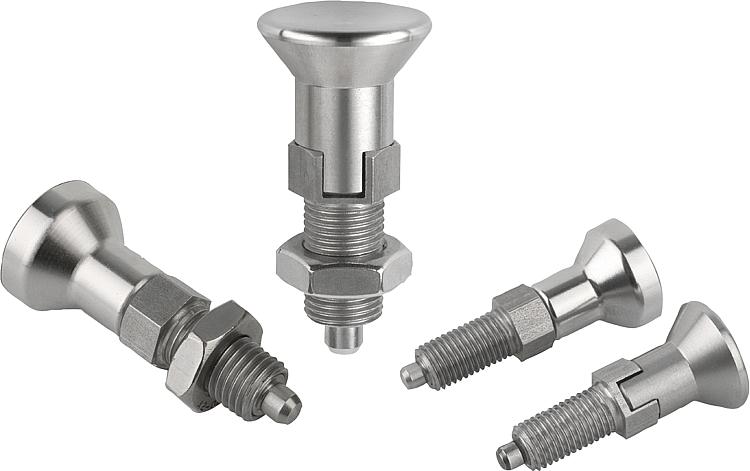

B0052Arretierbolzen Edelstahl mit Edelstahl-Pilzgriff |
zurück |
|
|
BeschreibungWerkstoff:Arretierstift gehärtet:
Gewindehülse 1.4305 (entspricht AISI 303).
Arretierstift 1.4034 (entspricht AISI 420).
Arretierstift nicht gehärtet:
Gewindehülse 1.4305 (entspricht AISI 303).
Arretierstift 1.4305 (entspricht AISI 303).
Pilzgriff 1.4305 (entspricht AISI 303), elektrolytisch poliert. Ausführung:blank, Arretierstift geschliffen.Hinweis:Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.Auf Anfrage:Sonderausführungen.Zubehör:Distanzringe B0064 DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Arretierbolzen Edelstahl mit Edelstahl-Pilzgriff |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Stahlschlüssel | Arretierstift | D | D1 | D2 | L | L1 | L2 | L3 | Hub
S | SW1 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0052.001903 | A | Edelstahl | 1.4034 | gehärtet | 3 | M6x0,75 | 14 | 34,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 |  | | 16,50 € | | | B0052.001004 | A | Edelstahl | 1.4034 | gehärtet | 4 | M8x1 | 18 | 43 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | |  | 15,72 € | | | B0052.001105 | A | Edelstahl | 1.4034 | gehärtet | 5 | M10x1 | 21 | 50 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 13,46 € | | | B0052.001206 | A | Edelstahl | 1.4034 | gehärtet | 6 | M12x1,5 | 25 | 59 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 15,90 € | | | B0052.001308 | A | Edelstahl | 1.4034 | gehärtet | 8 | M16x1,5 | 33 | 77 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 22,26 € | | | B0052.001410 | A | Edelstahl | 1.4034 | gehärtet | 10 | M20x1,5 | 33 | 83 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 26,46 € | | | B0052.001412 | A | Edelstahl | 1.4034 | gehärtet | 12 | M20x1,5 | 33 | 87 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 44,00 € | | | B0052.001516 | A | Edelstahl | 1.4034 | gehärtet | 16 | M24x2 | 40 | 106 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 46 | | | 50,01 € | | | B0052.111903 | A | Edelstahl | 1.4305 | ungehärtet | 3 | M6x0,75 | 14 | 34,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 | | | 16,50 € | | | B0052.111004 | A | Edelstahl | 1.4305 | ungehärtet | 4 | M8x1 | 18 | 43 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | | | 15,72 € | | | B0052.111105 | A | Edelstahl | 1.4305 | ungehärtet | 5 | M10x1 | 21 | 50 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 13,46 € | | | B0052.111206 | A | Edelstahl | 1.4305 | ungehärtet | 6 | M12x1,5 | 25 | 59 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 15,90 € | | | B0052.111308 | A | Edelstahl | 1.4305 | ungehärtet | 8 | M16x1,5 | 33 | 77 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 22,26 € | | | B0052.111410 | A | Edelstahl | 1.4305 | ungehärtet | 10 | M20x1,5 | 33 | 83 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 26,46 € | | | B0052.111412 | A | Edelstahl | 1.4305 | ungehärtet | 12 | M20x1,5 | 33 | 87 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 44,00 € | | | B0052.111516 | A | Edelstahl | 1.4305 | ungehärtet | 16 | M24x2 | 40 | 106 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 46 | | | 50,01 € | |
|
Arretierbolzen Edelstahl mit Edelstahl-Pilzgriff und Kontermutter |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Stahlschlüssel | Arretierstift | D | D1 | D2 | L | L1 | L2 | L3 | Hub
S | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0052.002903 | B | Edelstahl | 1.4034 | gehärtet | 3 | M6x0,75 | 14 | 34,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 17,62 € | | | B0052.002004 | B | Edelstahl | 1.4034 | gehärtet | 4 | M8x1 | 18 | 43 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 16,78 € | | | B0052.002105 | B | Edelstahl | 1.4034 | gehärtet | 5 | M10x1 | 21 | 50 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 14,41 € | | | B0052.002206 | B | Edelstahl | 1.4034 | gehärtet | 6 | M12x1,5 | 25 | 59 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 16,92 € | | | B0052.002308 | B | Edelstahl | 1.4034 | gehärtet | 8 | M16x1,5 | 33 | 77 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 22,58 € | | | B0052.002410 | B | Edelstahl | 1.4034 | gehärtet | 10 | M20x1,5 | 33 | 83 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 29,02 € | | | B0052.002412 | B | Edelstahl | 1.4034 | gehärtet | 12 | M20x1,5 | 33 | 87 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 45,57 € | | | B0052.002516 | B | Edelstahl | 1.4034 | gehärtet | 16 | M24x2 | 40 | 106 | 32 | 18 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 51,80 € | | | B0052.112903 | B | Edelstahl | 1.4305 | ungehärtet | 3 | M6x0,75 | 14 | 34,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 17,62 € | | | B0052.112004 | B | Edelstahl | 1.4305 | ungehärtet | 4 | M8x1 | 18 | 43 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 16,78 € | | | B0052.112105 | B | Edelstahl | 1.4305 | ungehärtet | 5 | M10x1 | 21 | 50 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 14,41 € | | | B0052.112206 | B | Edelstahl | 1.4305 | ungehärtet | 6 | M12x1,5 | 25 | 59 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 16,92 € | | | B0052.112308 | B | Edelstahl | 1.4305 | ungehärtet | 8 | M16x1,5 | 33 | 77 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 22,58 € | | | B0052.112410 | B | Edelstahl | 1.4305 | ungehärtet | 10 | M20x1,5 | 33 | 83 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 29,02 € | | | B0052.112412 | B | Edelstahl | 1.4305 | ungehärtet | 12 | M20x1,5 | 33 | 87 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 45,57 € | | | B0052.112516 | B | Edelstahl | 1.4305 | ungehärtet | 16 | M24x2 | 40 | 106 | 32 | 18 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 51,80 € | |
|
Arretierbolzen Edelstahl mit Edelstahl-Pilzgriff und Rastnut |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Stahlschlüssel | Arretierstift | D | D1 | D2 | L | L1 | L2 | L3 | Hub
S | SW1 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0052.003903 | C | Edelstahl | 1.4034 | gehärtet | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 | | | 19,84 € | | | B0052.003004 | C | Edelstahl | 1.4034 | gehärtet | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | | | 18,91 € | | | B0052.003105 | C | Edelstahl | 1.4034 | gehärtet | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 18,03 € | | | B0052.003206 | C | Edelstahl | 1.4034 | gehärtet | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 21,31 € | | | B0052.003308 | C | Edelstahl | 1.4034 | gehärtet | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 28,90 € | | | B0052.003410 | C | Edelstahl | 1.4034 | gehärtet | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 39,03 € | | | B0052.003412 | C | Edelstahl | 1.4034 | gehärtet | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 61,30 € | | | B0052.003516 | C | Edelstahl | 1.4034 | gehärtet | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 46 | | | 69,65 € | | | B0052.113903 | C | Edelstahl | 1.4305 | ungehärtet | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 | | | 19,84 € | | | B0052.113004 | C | Edelstahl | 1.4305 | ungehärtet | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | | | 18,91 € | | | B0052.113105 | C | Edelstahl | 1.4305 | ungehärtet | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 18,03 € | | | B0052.113206 | C | Edelstahl | 1.4305 | ungehärtet | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 21,31 € | | | B0052.113308 | C | Edelstahl | 1.4305 | ungehärtet | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 28,90 € | | | B0052.113410 | C | Edelstahl | 1.4305 | ungehärtet | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 39,03 € | | | B0052.113412 | C | Edelstahl | 1.4305 | ungehärtet | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 61,30 € | | | B0052.113516 | C | Edelstahl | 1.4305 | ungehärtet | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 46 | | | 69,65 € | |
|
Arretierbolzen Edelstahl mit Edelstahl-Pilzgriff. Rastnut und Kontermutter |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Arretierstift | D | D1 | D2 | L | L1 | L2 | L3 | Hub
S | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0052.004903 | D | Edelstahl | gehärtet | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 21,03 € | | | B0052.004004 | D | Edelstahl | gehärtet | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 20,04 € | | | B0052.004105 | D | Edelstahl | gehärtet | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 19,04 € | | | B0052.004206 | D | Edelstahl | gehärtet | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 22,48 € | | | B0052.004308 | D | Edelstahl | gehärtet | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 30,63 € | | | B0052.004410 | D | Edelstahl | gehärtet | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 39,75 € | | | B0052.004412 | D | Edelstahl | gehärtet | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 62,41 € | | | B0052.004516 | D | Edelstahl | gehärtet | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 70,92 € | | | B0052.114903 | D | Edelstahl | ungehärtet | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 21,03 € | | | B0052.114004 | D | Edelstahl | ungehärtet | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 20,04 € | | | B0052.114105 | D | Edelstahl | ungehärtet | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 19,04 € | | | B0052.114206 | D | Edelstahl | ungehärtet | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 22,48 € | | | B0052.114308 | D | Edelstahl | ungehärtet | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 30,63 € | | | B0052.114410 | D | Edelstahl | ungehärtet | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 39,75 € | | | B0052.114412 | D | Edelstahl | ungehärtet | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 62,41 € | | | B0052.114516 | D | Edelstahl | ungehärtet | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 70,92 € | |
|
