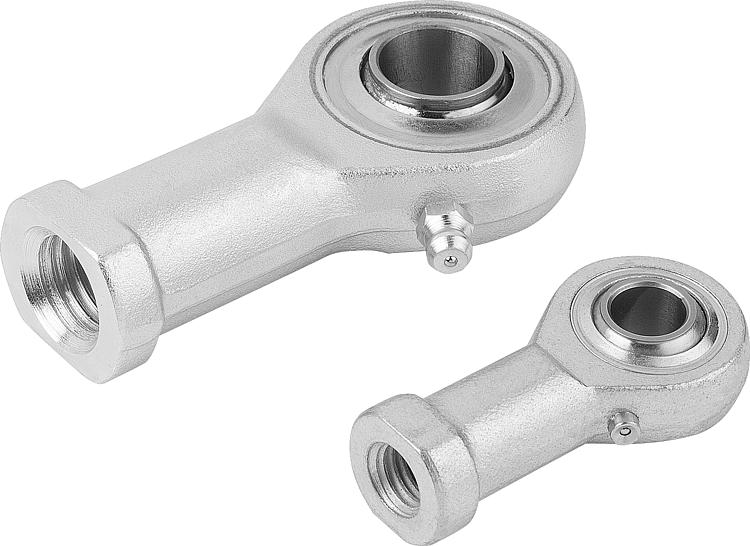

B0446Gelenkköpfe mit Kugellagerung Innengewinde, DIN ISO 12240-4 |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Gehäuse gesenkgeschmiedeter Stahl, vergütet.Ausführung:verzinkt. Lagerspiel 15 - 40 µm.Hinweis:Die gehärtete Kugellagerung ist langzeitgefettet und mit Deckscheiben abgedichtet. Die Anschlussmaße entsprechen DIN 648 Formreihe KJ.
Bis D = 10 ist der Gelenkkopf mit einem Schmiernippel Trichterform DIN 3405/A ausgestattet.
Ab D = 12 mit einem Schmiernippel Kegelform DIN 71412/A.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

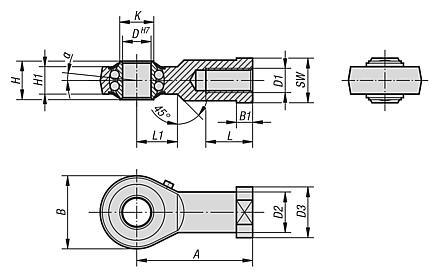

| Bestellnummer | Ausführung
| D | D1 | D2 | D3 | A | B | B1 | H | H1 | K | L | L1 | SW | α | Tragzahlen
dynamisch
N | Tragzahlen
statisch
N | Drehzahlen-
grenze
n max. 1/min | CAD | Zub. | Preis | Bestellen |
|---|
| B0446.06 | Rechtsgewinde | 6 | M6 | 10 | 13 | 30 | 20 | 5 | 9 | 6,75 | 9 | 12 | 10 | 11 | 8° | 2750 | 650 | 1350 |  | | 35,77 € | | | B0446.08 | Rechtsgewinde | 8 | M8 | 12,5 | 16 | 36 | 24 | 5 | 12 | 9 | 10,5 | 16 | 12 | 14 | 8,5° | 4000 | 1000 | 1300 | | | 40,02 € | | | B0446.10 | Rechtsgewinde | 10 | M10 | 15 | 19 | 43 | 28 | 6,5 | 14 | 10,5 | 12 | 20 | 15 | 17 | 8° | 4450 | 1450 | 1225 | | | 45,94 € | | | B0446.12 | Rechtsgewinde | 12 | M12 | 17,5 | 22 | 50 | 32 | 6,5 | 16 | 12 | 14,5 | 22 | 16 | 19 | 7,5° | 4950 | 1800 | 1125 | | | 53,71 € | | | B0446.16 | Rechtsgewinde | 16 | M16 | 22 | 27 | 64 | 42 | 8 | 21 | 15 | 19 | 28 | 22 | 22 | 8° | 6250 | 2350 | 975 | | | 69,36 € | | | B0446.20 | Rechtsgewinde | 20 | M20x1,5 | 27,5 | 34 | 77 | 50 | 10 | 25 | 18 | 24,5 | 33 | 26 | 30 | 7° | 7900 | 3450 | 825 | | | 88,12 € | | | B0446.22 | Rechtsgewinde | 22 | M22x1,5 | 30 | 38 | 84 | 54 | 12 | 28 | 20 | 26 | 37 | 26 | 32 | 8° | 9300 | 3980 | 725 | | | 98,90 € | | | B0446.061 | Linksgewinde | 6 | M6 | 10 | 13 | 30 | 20 | 5 | 9 | 6,75 | 9 | 12 | 10 | 11 | 8° | 2750 | 650 | 1350 | | | 35,77 € | | | B0446.081 | Linksgewinde | 8 | M8 | 12,5 | 16 | 36 | 24 | 5 | 12 | 9 | 10,5 | 16 | 12 | 14 | 8,5° | 4000 | 1000 | 1300 | | | 40,02 € | | | B0446.101 | Linksgewinde | 10 | M10 | 15 | 19 | 43 | 28 | 6,5 | 14 | 10,5 | 12 | 20 | 15 | 17 | 8° | 4450 | 1450 | 1225 | | | 45,94 € | | | B0446.121 | Linksgewinde | 12 | M12 | 17,5 | 22 | 50 | 32 | 6,5 | 16 | 12 | 14,5 | 22 | 16 | 19 | 7,5° | 4950 | 1800 | 1125 | | | 53,71 € | | | B0446.161 | Linksgewinde | 16 | M16 | 22 | 27 | 64 | 42 | 8 | 21 | 15 | 19 | 28 | 22 | 22 | 8° | 6250 | 2350 | 975 | | | 69,36 € | | | B0446.201 | Linksgewinde | 20 | M20x1,5 | 27,5 | 34 | 77 | 50 | 10 | 25 | 18 | 24,5 | 33 | 26 | 30 | 7° | 7900 | 3450 | 825 | | | 88,12 € | | | B0446.221 | Linksgewinde | 22 | M22x1,5 | 30 | 38 | 84 | 54 | 12 | 28 | 20 | 26 | 37 | 26 | 32 | 8° | 9300 | 3980 | 725 | | | 98,90 € | |
