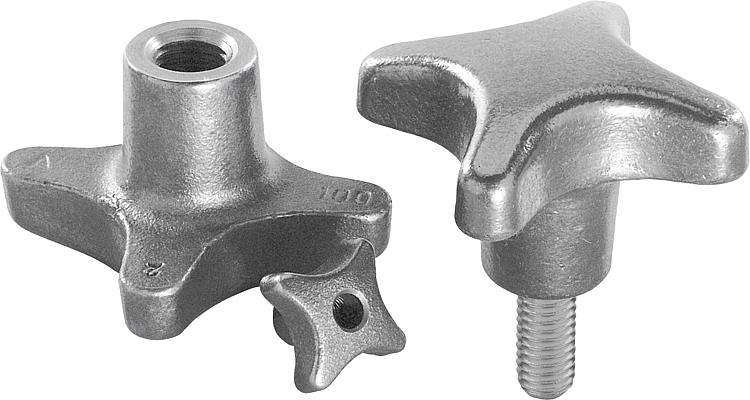

B0284Kreuzgriffe DIN 6335 aus Grauguss |
zurück |
|
|
BeschreibungWerkstoff:Grauguss GJL 200.
Gewindestift Edelstahl 1.4305 (entspricht AISI 303).
Querstift Edelstahl 1.4310 (entspricht AISI 301).Ausführung:gleitgeschliffen, blank.

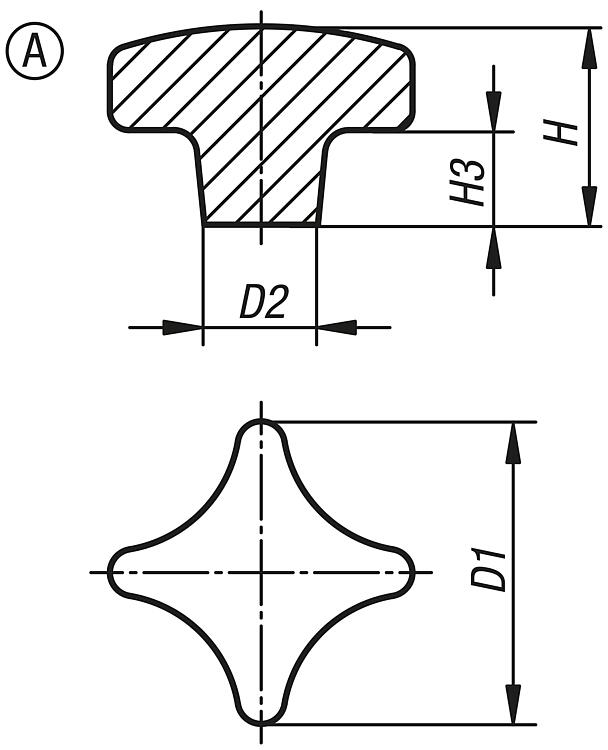

Gewindestift und Querstift blank.Zeichnungshinweis:Form A: Rohling

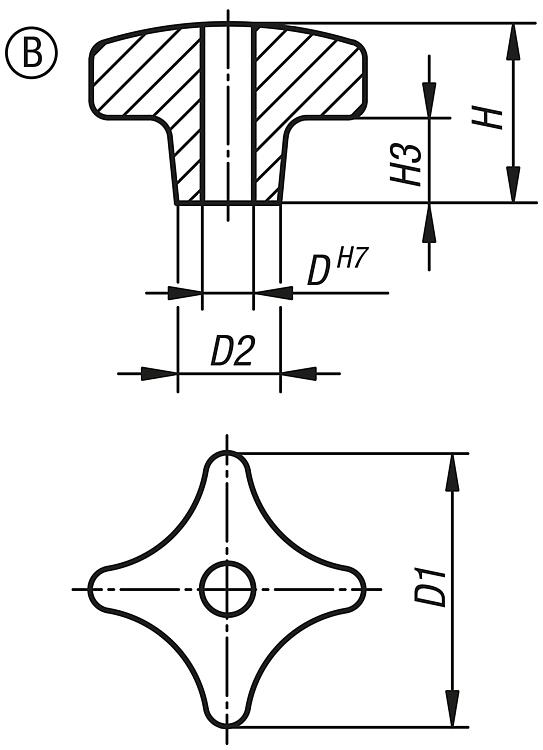

Form B: durchgehende Bohrung

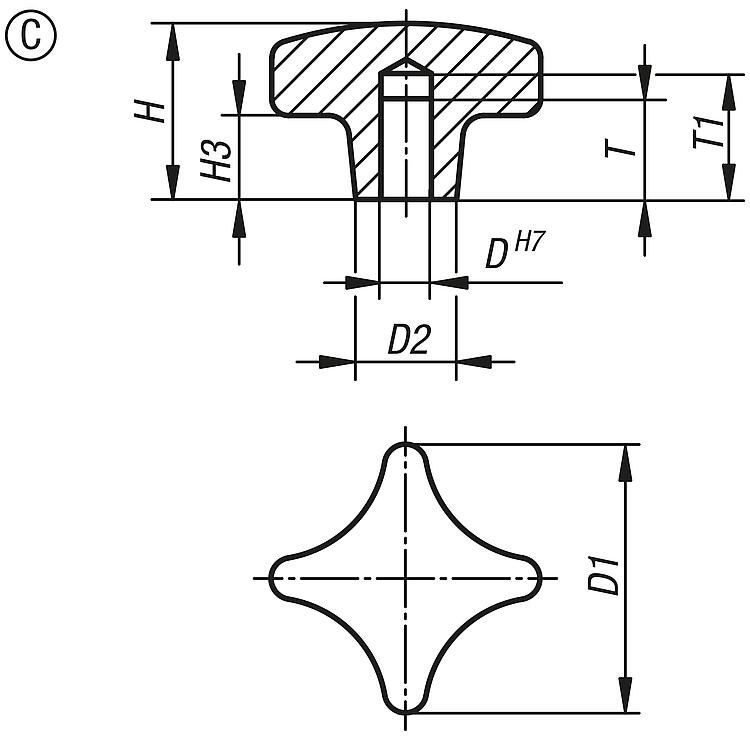

Form C: Sackloch
Form D: Gewinde aufgebohrt

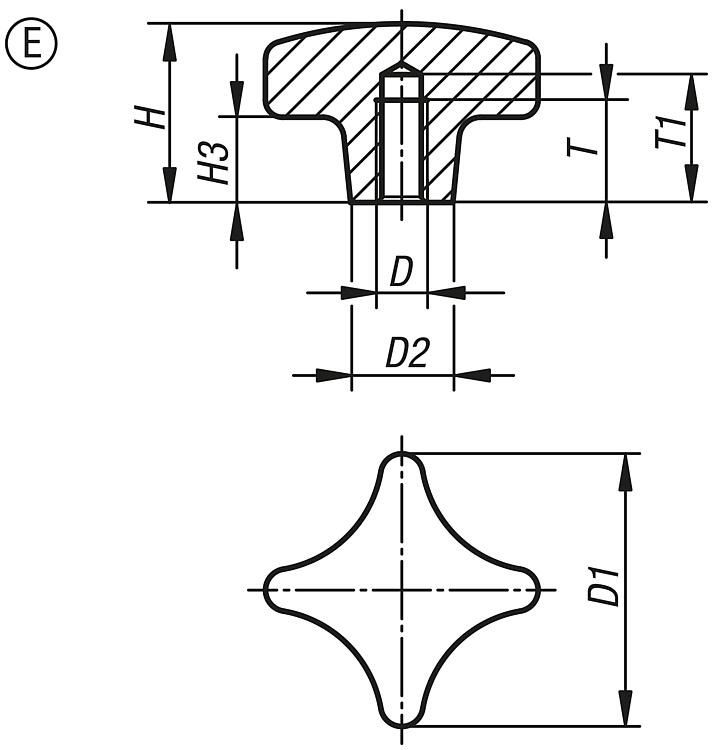

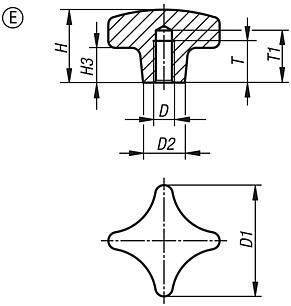

Form E: Gewindesackloch
Form L: mit Außengewinde DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

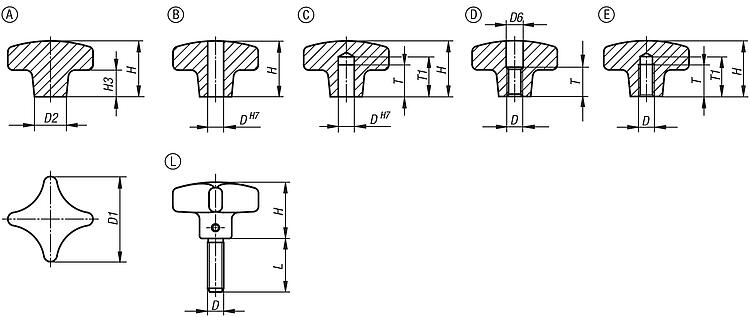

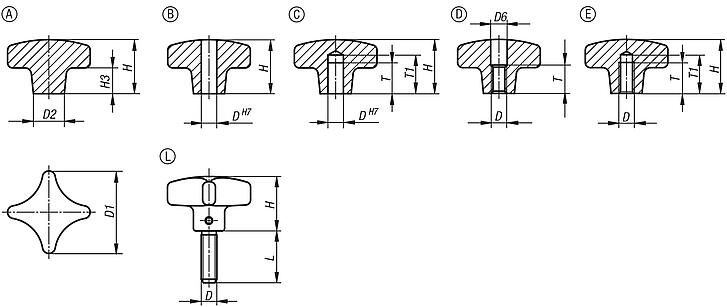

Zeichnungen (Gesamtübersicht) |
|
|
|

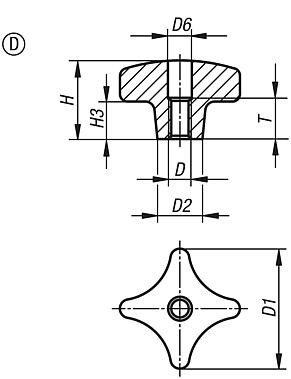

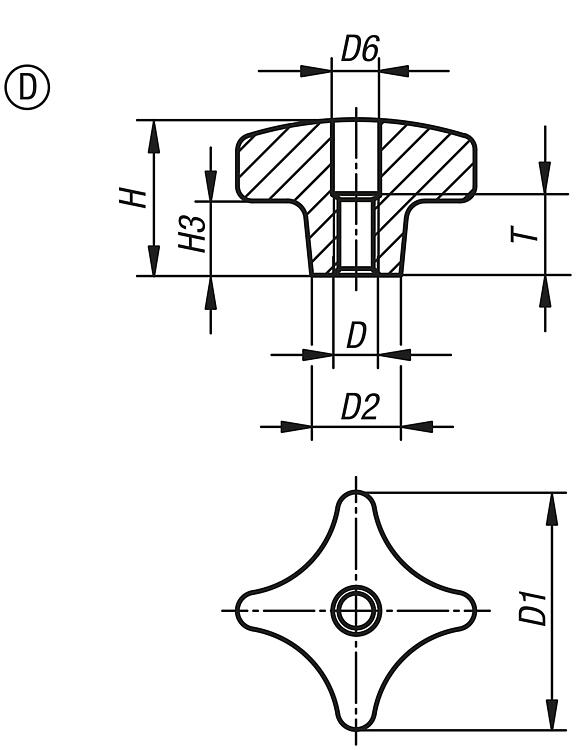

Kreuzgriffe DIN 6335 aus Grauguss, Form D |
mehr Info |
| Bestellnummer | Form | Ausführung 1 | D
| D1 | D2 | D6 | H | H3 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0284.406 | D | - | M6 | 32 | 12 | 6,4 | 20 | 10 | 10 |  | | 1,61 € | | | B0284.408 | D | - | M8 | 40 | 14 | 8,4 | 25 | 14 | 13 | | | 2,22 € | | | B0284.410 | D | - | M10 | 50 | 18 | 10,5 | 32 | 20 | 16 | | | 2,91 € | | | B0284.412 | D | - | M12 | 63 | 20 | 13 | 40 | 25 | 20 | | | 3,93 € | | | B0284.416 | D | - | M16 | 80 | 25 | 17 | 50 | 30 | 20 | | | 6,43 € | | | B0284.420 | D | - | M20 | 100 | 32 | 21 | 63 | 38 | 25 | | | 12,46 € | |
|
|

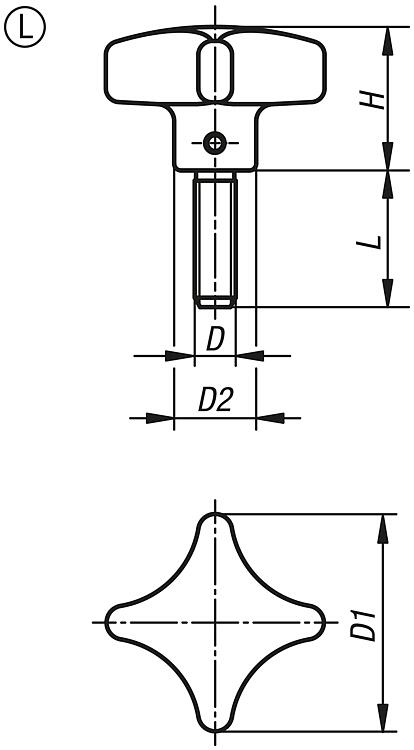

Kreuzgriffe DIN 6335 aus Grauguss, Form L, mit Außengewinde |
mehr Info |
| Bestellnummer | Form | Ausführung 1 | D
| D1 | D2 | H | L | CAD | Zub. | Preis | Bestellen |
|---|
| B0284.606X15 | L | - | M6 | 32 | 12 | 20 | 15 | | | 5,95 € | | | B0284.606X20 | L | - | M6 | 32 | 12 | 20 | 20 | | | 6,02 € | | | B0284.606X25 | L | - | M6 | 32 | 12 | 20 | 25 | | | 6,04 € | | | B0284.606X30 | L | - | M6 | 32 | 12 | 20 | 30 | | | 6,07 € | | | B0284.606X40 | L | - | M6 | 32 | 12 | 20 | 40 | | | 6,18 € | | | B0284.606X50 | L | - | M6 | 32 | 12 | 20 | 50 | | | 6,24 € | | | B0284.608X20 | L | - | M8 | 40 | 14 | 25 | 20 | | | 6,61 € | | | B0284.608X25 | L | - | M8 | 40 | 14 | 25 | 25 | | | 6,80 € | | | B0284.608X30 | L | - | M8 | 40 | 14 | 25 | 30 | | | 6,82 € | | | B0284.608X40 | L | - | M8 | 40 | 14 | 25 | 40 | | | 6,86 € | | | B0284.608X50 | L | - | M8 | 40 | 14 | 25 | 50 | | | 6,94 € | | | B0284.610X20 | L | - | M10 | 50 | 18 | 32 | 20 | | | 8,84 € | | | B0284.610X25 | L | - | M10 | 50 | 18 | 32 | 25 | | | 8,86 € | | | B0284.610X30 | L | - | M10 | 50 | 18 | 32 | 30 | | | 8,91 € | | | B0284.610X40 | L | - | M10 | 50 | 18 | 32 | 40 | | | 8,99 € | | | B0284.610X50 | L | - | M10 | 50 | 18 | 32 | 50 | | | 9,04 € | | | B0284.612X20 | L | - | M12 | 63 | 20 | 40 | 20 | | | 9,23 € | | | B0284.612X30 | L | - | M12 | 63 | 20 | 40 | 30 | | | 9,27 € | | | B0284.612X40 | L | - | M12 | 63 | 20 | 40 | 40 | | | 9,43 € | | | B0284.612X50 | L | - | M12 | 63 | 20 | 40 | 50 | | | 9,52 € | |
|
