B0295Sterngriffe ähnlich DIN 6336 Edelstahl |
zurück |
|
|
BeschreibungWerkstoff:Edelstahl 1.4308 (enspricht AISI "316").
Gewindestift Edelstahl 1.4305 (entspricht AISI 303).
Querstift Edelstahl 1.4310 (entspricht AISI 301). Ausführung:geschliffen und poliert oder gestrahlt.
Gewindestift und Querstift blank.Zeichnungshinweis:Form B: durchgehende Bohrung
Form C: Sackloch
Form D: Gewinde aufgebohrt
Form E: Gewindesackloch
Form L: mit Außengewinde DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

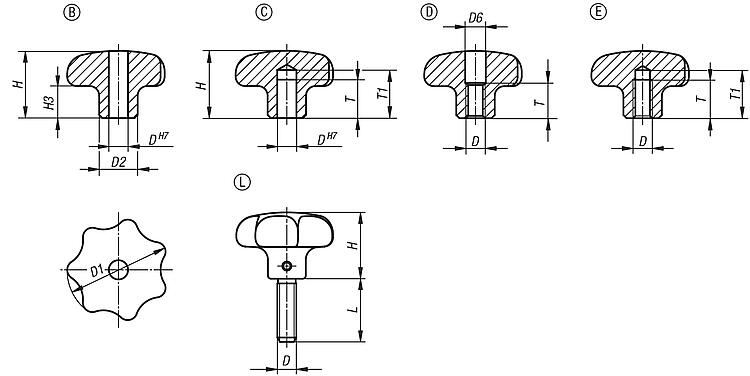

Zeichnungen (Gesamtübersicht) |

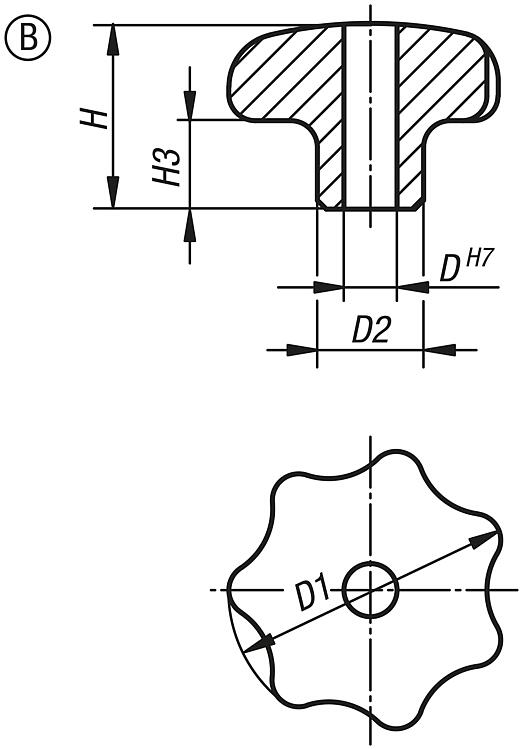

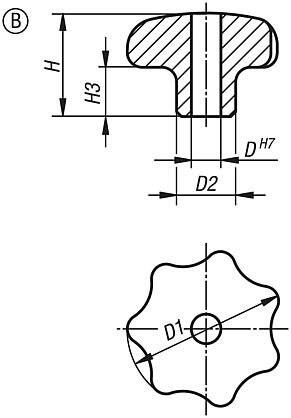

Sterngriffe ähnlich DIN 6336 Edelstahl, Form B, durchgehende Bohrung |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D | D1 | D2 | H | H3 | CAD | Zub. | Preis | Bestellen |
|---|
| B0295.232062 | B | poliert | 6 | 32 | 12 | 21 | 10 |  | | 6,31 € | | | B0295.240082 | B | poliert | 8 | 40 | 14 | 26 | 13 | | | 8,27 € | | | B0295.250102 | B | poliert | 10 | 50 | 18 | 34 | 17 | | | 9,99 € | | | B0295.263122 | B | poliert | 12 | 63 | 20 | 42 | 21 | | | 13,10 € | | | B0295.232063 | B | gestrahlt | 6 | 32 | 12 | 21 | 10 | | | 5,70 € | | | B0295.240083 | B | gestrahlt | 8 | 40 | 14 | 26 | 13 | | | 7,47 € | | | B0295.250103 | B | gestrahlt | 10 | 50 | 18 | 34 | 17 | | | 8,98 € | | | B0295.263123 | B | gestrahlt | 12 | 63 | 20 | 42 | 21 | | | 11,80 € | |
|

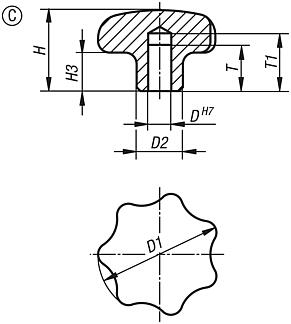

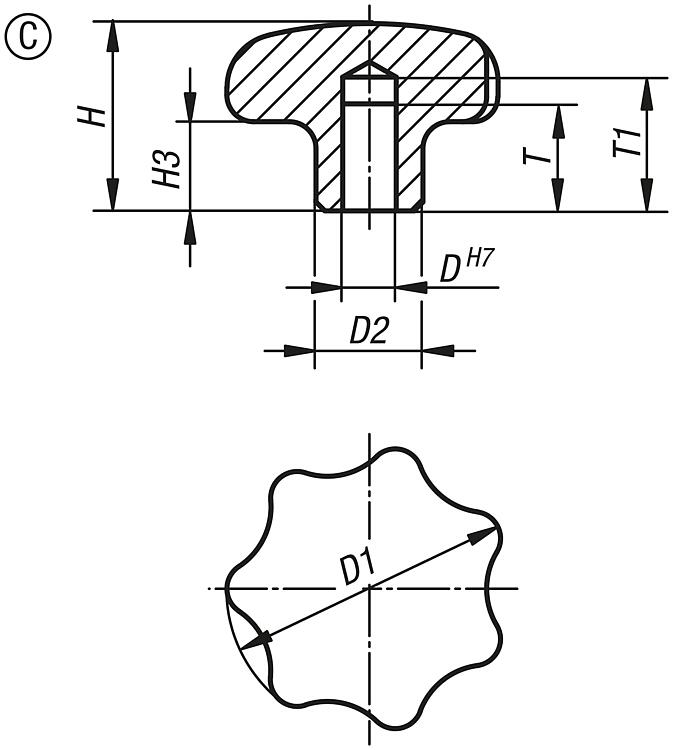

Sterngriffe ähnlich DIN 6336 Edelstahl, Form C, Sackloch |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D | D1 | D2 | H | H3 | T | T1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0295.332062 | C | poliert | 6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 7,03 € | | | B0295.340082 | C | poliert | 8 | 40 | 14 | 26 | 13 | 15 | 18 | | | 9,25 € | | | B0295.350102 | C | poliert | 10 | 50 | 18 | 34 | 17 | 18 | 21 | | | 12,16 € | | | B0295.363122 | C | poliert | 12 | 63 | 20 | 42 | 21 | 22 | 25 | | | 15,75 € | | | B0295.332063 | C | gestrahlt | 6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 6,33 € | | | B0295.340083 | C | gestrahlt | 8 | 40 | 14 | 26 | 13 | 15 | 18 | | | 8,33 € | | | B0295.350103 | C | gestrahlt | 10 | 50 | 18 | 34 | 17 | 18 | 21 | | | 10,94 € | | | B0295.363123 | C | gestrahlt | 12 | 63 | 20 | 42 | 21 | 22 | 25 | | | 14,18 € | |
|

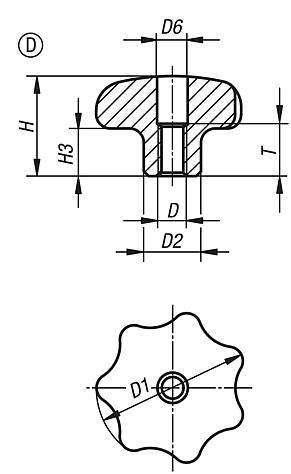

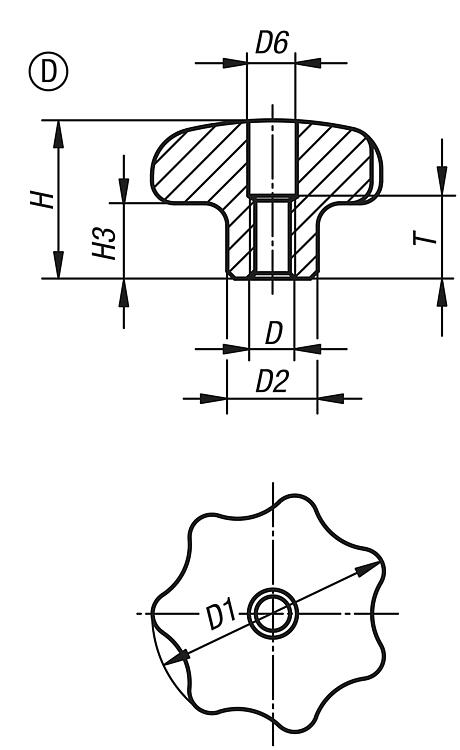

Sterngriffe ähnlich DIN 6336 Edelstahl, Form D, Gewinde aufgebohrt |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D
| D1 | D2 | D6 | H | H3 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0295.432062 | D | poliert | M6 | 32 | 12 | 6,4 | 21 | 10 | 11 | | | 7,79 € | | | B0295.440082 | D | poliert | M8 | 40 | 14 | 8,4 | 26 | 13 | 14 | | | 9,86 € | | | B0295.450102 | D | poliert | M10 | 50 | 18 | 10,5 | 34 | 17 | 18 | | | 13,12 € | | | B0295.463122 | D | poliert | M12 | 63 | 20 | 13 | 42 | 21 | 22 | | | 16,63 € | | | B0295.432063 | D | gestrahlt | M6 | 32 | 12 | 6,4 | 21 | 10 | 11 | | | 7,01 € | | | B0295.440083 | D | gestrahlt | M8 | 40 | 14 | 8,4 | 26 | 13 | 14 | | | 8,87 € | | | B0295.450103 | D | gestrahlt | M10 | 50 | 18 | 10,5 | 34 | 17 | 18 | | | 11,81 € | | | B0295.463123 | D | gestrahlt | M12 | 63 | 20 | 13 | 42 | 21 | 22 | | | 14,98 € | |
|

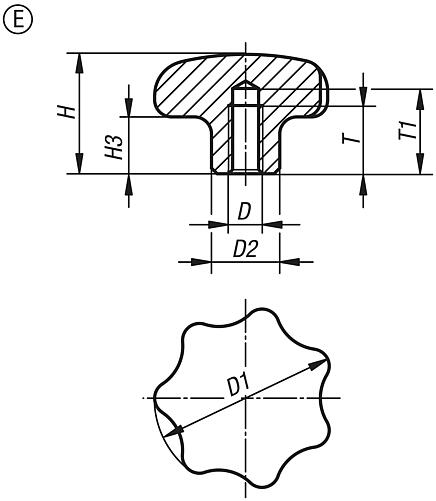

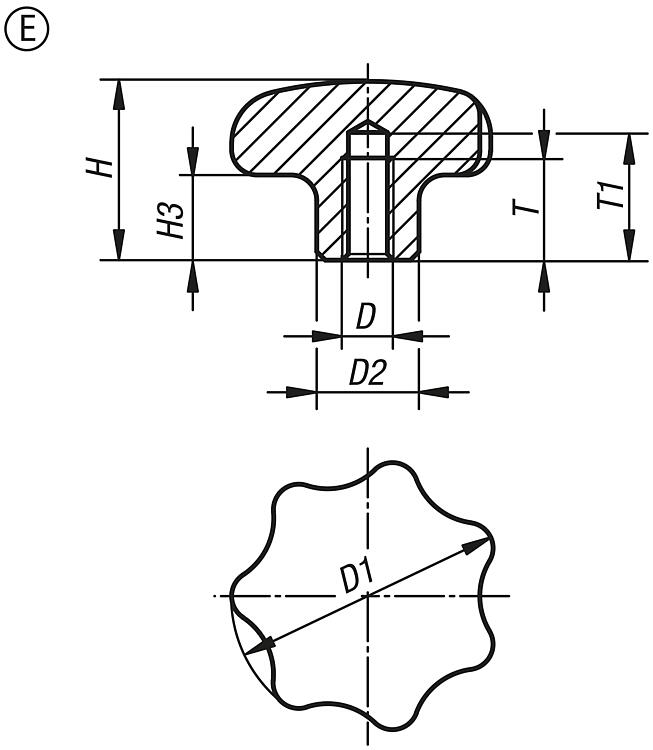

Sterngriffe ähnlich DIN 6336 Edelstahl, Form E, Gewindesackloch |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D
| D1 | D2 | H | H3 | T | T1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0295.532062 | E | poliert | M6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 7,79 € | | | B0295.540082 | E | poliert | M8 | 40 | 14 | 26 | 13 | 15 | 18 | | | 9,86 € | | | B0295.550102 | E | poliert | M10 | 50 | 18 | 34 | 17 | 18 | 21 | | | 13,12 € | | | B0295.563122 | E | poliert | M12 | 63 | 20 | 42 | 21 | 22 | 25 | | | 16,63 € | | | B0295.532063 | E | gestrahlt | M6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 7,01 € | | | B0295.540083 | E | gestrahlt | M8 | 40 | 14 | 26 | 13 | 15 | 18 | | | 8,87 € | | | B0295.550103 | E | gestrahlt | M10 | 50 | 18 | 34 | 17 | 18 | 21 | | | 11,81 € | | | B0295.563123 | E | gestrahlt | M12 | 63 | 20 | 42 | 21 | 22 | 25 | | | 14,98 € | |
|

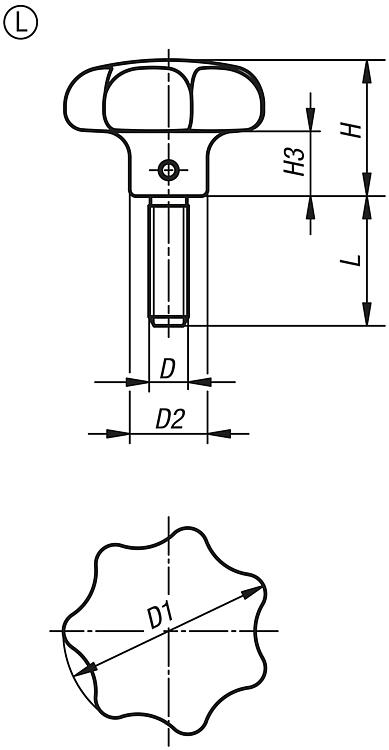

Sterngriffe ähnlich DIN 6336 Edelstahl, Form L, mit Außengewinde |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D | D1
| D2 | H | H3 | L | CAD | Zub. | Preis | Bestellen |
|---|
| B0295.632063X15 | L | gestrahlt | M6 | 32 | 12 | 21 | 10 | 15 | | | 10,19 € | | | B0295.632063X20 | L | gestrahlt | M6 | 32 | 12 | 21 | 10 | 20 | | | 10,26 € | | | B0295.632063X25 | L | gestrahlt | M6 | 32 | 12 | 21 | 10 | 25 | | | 10,31 € | | | B0295.632063X30 | L | gestrahlt | M6 | 32 | 12 | 21 | 10 | 30 | | | 10,33 € | | | B0295.640083X20 | L | gestrahlt | M8 | 40 | 14 | 26 | 13 | 20 | | | 11,32 € | | | B0295.640083X25 | L | gestrahlt | M8 | 40 | 14 | 26 | 13 | 25 | | | 11,47 € | | | B0295.640083X30 | L | gestrahlt | M8 | 40 | 14 | 26 | 13 | 30 | | | 11,54 € | | | B0295.640083X40 | L | gestrahlt | M8 | 40 | 14 | 26 | 13 | 40 | | | 11,72 € | | | B0295.650103X25 | L | gestrahlt | M10 | 50 | 18 | 34 | 17 | 25 | | | 14,75 € | | | B0295.650103X30 | L | gestrahlt | M10 | 50 | 18 | 34 | 17 | 30 | | | 14,86 € | | | B0295.650103X40 | L | gestrahlt | M10 | 50 | 18 | 34 | 17 | 40 | | | 15,06 € | | | B0295.650103X50 | L | gestrahlt | M10 | 50 | 18 | 34 | 17 | 50 | | | 15,26 € | | | B0295.663123X30 | L | gestrahlt | M12 | 63 | 20 | 42 | 21 | 30 | | | 18,86 € | | | B0295.663123X40 | L | gestrahlt | M12 | 63 | 20 | 42 | 21 | 40 | | | 19,01 € | | | B0295.663123X50 | L | gestrahlt | M12 | 63 | 20 | 42 | 21 | 50 | | | 19,53 € | | | B0295.663123X60 | L | gestrahlt | M12 | 63 | 20 | 42 | 21 | 60 | | | 19,79 € | |
|
