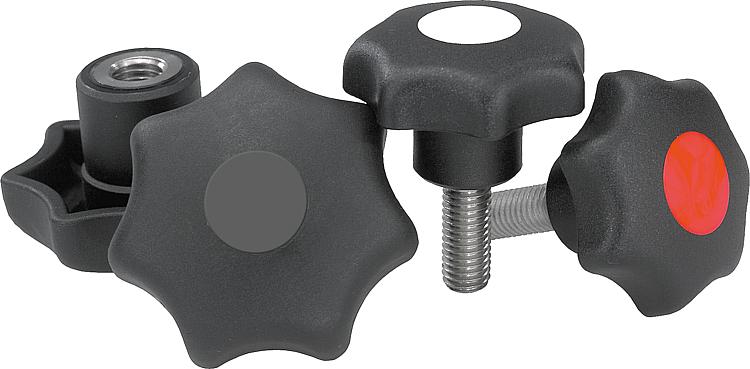

B0289Sterngriffe ähnlich DIN 6336 Stahlteile Edelstahl |
zurück |
|
|

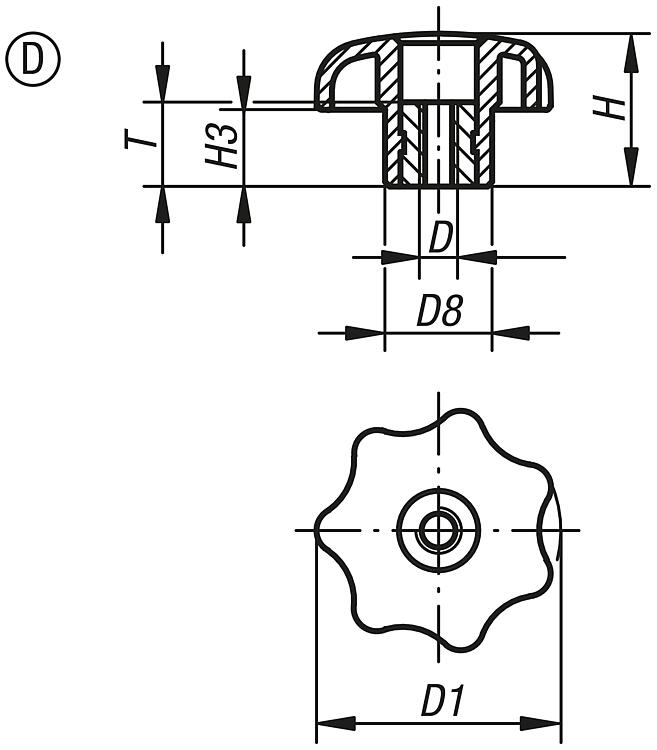

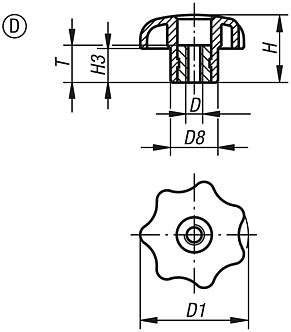

BeschreibungWerkstoff:Thermoplast schwarz, Buchse bzw. Gewindebolzen Edelstahl 1.4305 (entspricht AISI 303). Ausführung:Buchse bzw. Gewindebolzen blank.Auf Anfrage:Weitere Farben bzw. Beschriftungen wie Firmenlogos oder Symbole.Zeichnungshinweis:Form D: Gewindebuchse, ohne Deckel

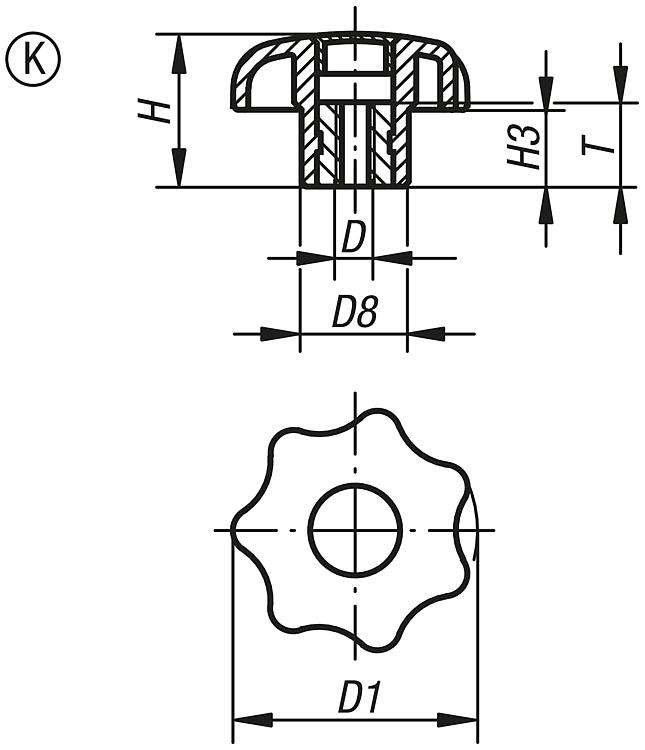

Form K: Gewindebuchse, mit Deckel

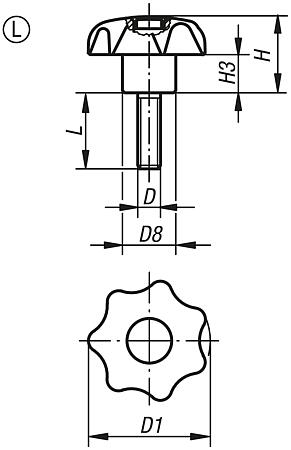

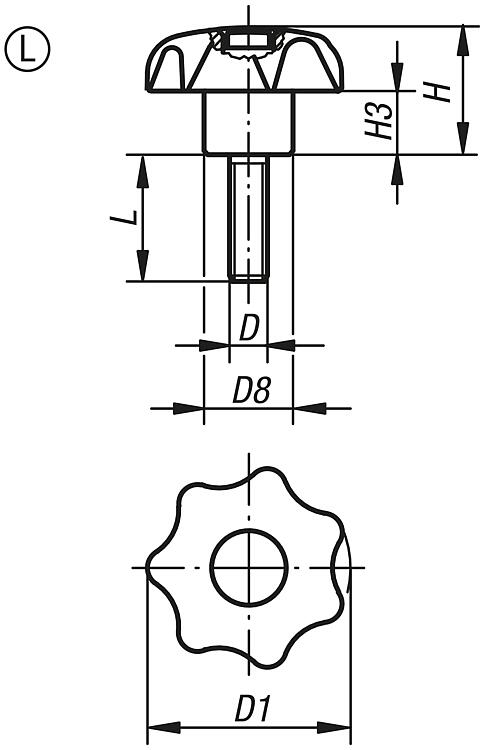

Form L: Außengewinde DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

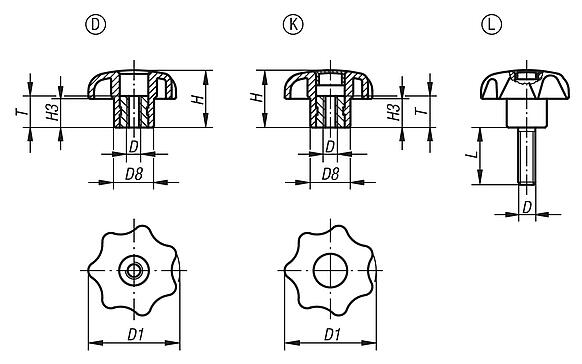

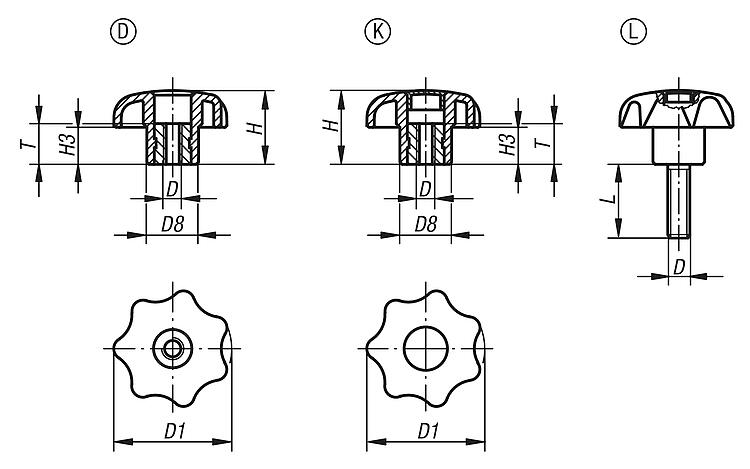

Zeichnungen (Gesamtübersicht) |
|
Sterngriffe ähnlich DIN 6336 Stahlteile Edelstahl, Innengewinde mit Deckel, Form K |
mehr Info |
| Bestellnummer | Farbe

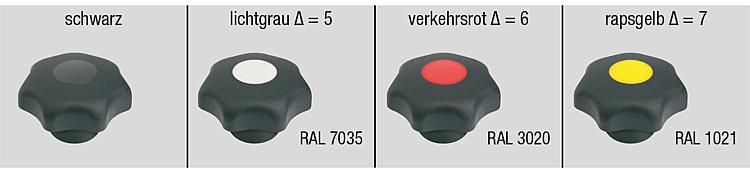

Deckel
| Form | D | D1 | D8 | H | H3 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0289.205 | schwarzgrau RAL 7021 | K | M5 | 25 | 12 | 16 | 8 | 10 |  | | 1,17 € | | | B0289.2055 | lichtgrau RAL 7035 | K | M5 | 25 | 12 | 16 | 8 | 10 | | | 1,17 € | | | B0289.2056 | verkehrsrot RAL 3020 | K | M5 | 25 | 12 | 16 | 8 | 10 | | | 1,17 € | | | B0289.2057 | rapsgelb RAL 1021 | K | M5 | 25 | 12 | 16 | 8 | 10 | | | 1,17 € | | | B0289.206 | schwarzgrau RAL 7021 | K | M6 | 32 | 14 | 20 | 10 | 10 | | | 1,19 € | | | B0289.2065 | lichtgrau RAL 7035 | K | M6 | 32 | 14 | 20 | 10 | 10 | | | 1,19 € | | | B0289.2066 | verkehrsrot RAL 3020 | K | M6 | 32 | 14 | 20 | 10 | 10 | | | 1,19 € | | | B0289.2067 | rapsgelb RAL 1021 | K | M6 | 32 | 14 | 20 | 10 | 10 | | | 1,19 € | | | B0289.208 | schwarzgrau RAL 7021 | K | M8 | 40 | 18 | 25 | 13 | 14 | | | 1,43 € | | | B0289.2085 | lichtgrau RAL 7035 | K | M8 | 40 | 18 | 25 | 13 | 14 | | | 1,43 € | | | B0289.2086 | verkehrsrot RAL 3020 | K | M8 | 40 | 18 | 25 | 13 | 14 | | | 1,43 € | | | B0289.2087 | rapsgelb RAL 1021 | K | M8 | 40 | 18 | 25 | 13 | 14 | | | 1,43 € | | | B0289.210 | schwarzgrau RAL 7021 | K | M10 | 50 | 22 | 32 | 17 | 14 | | | 2,09 € | | | B0289.2105 | lichtgrau RAL 7035 | K | M10 | 50 | 22 | 32 | 17 | 14 | | | 2,09 € | | | B0289.2106 | verkehrsrot RAL 3020 | K | M10 | 50 | 22 | 32 | 17 | 14 | | | 2,09 € | | | B0289.2107 | rapsgelb RAL 1021 | K | M10 | 50 | 22 | 32 | 17 | 14 | | | 2,09 € | | | B0289.212 | schwarzgrau RAL 7021 | K | M12 | 63 | 26 | 40 | 21 | 18 | | | 3,83 € | | | B0289.2125 | lichtgrau RAL 7035 | K | M12 | 63 | 26 | 40 | 21 | 18 | | | 3,83 € | | | B0289.2126 | verkehrsrot RAL 3020 | K | M12 | 63 | 26 | 40 | 21 | 18 | | | 3,83 € | | | B0289.2127 | rapsgelb RAL 1021 | K | M12 | 63 | 26 | 40 | 21 | 18 | | | 3,83 € | |
|
Sterngriffe ähnlich DIN 6336 Stahlteile Edelstahl, Außengewinde, Form L |
mehr Info |
| Bestellnummer | Form | Farbe
Deckel
| D | D1 | D8 | H | H3 | L | CAD | Zub. | Preis | Bestellen |
|---|
| B0289.405X15 | L | schwarzgrau RAL 7021 | M5 | 25 | 12 | 16 | 8 | 15 | | | 0,90 € | | | B0289.4055X15 | L | lichtgrau RAL 7035 | M5 | 25 | 12 | 16 | 8 | 15 | | | 0,90 € | | | B0289.4056X15 | L | verkehrsrot RAL 3020 | M5 | 25 | 12 | 16 | 8 | 15 | | | 0,90 € | | | B0289.4057X15 | L | rapsgelb RAL 1021 | M5 | 25 | 12 | 16 | 8 | 15 | | | 0,90 € | | | B0289.405X20 | L | schwarzgrau RAL 7021 | M5 | 25 | 12 | 16 | 8 | 20 | | | 0,91 € | | | B0289.4055X20 | L | lichtgrau RAL 7035 | M5 | 25 | 12 | 16 | 8 | 20 | | | 0,91 € | | | B0289.4056X20 | L | verkehrsrot RAL 3020 | M5 | 25 | 12 | 16 | 8 | 20 | | | 0,91 € | | | B0289.4057X20 | L | rapsgelb RAL 1021 | M5 | 25 | 12 | 16 | 8 | 20 | | | 0,91 € | | | B0289.406X20 | L | schwarzgrau RAL 7021 | M6 | 32 | 14 | 20 | 10 | 20 | | | 1,18 € | | | B0289.4065X20 | L | lichtgrau RAL 7035 | M6 | 32 | 14 | 20 | 10 | 20 | | | 1,18 € | | | B0289.4066X20 | L | verkehrsrot RAL 3020 | M6 | 32 | 14 | 20 | 10 | 20 | | | 1,18 € | | | B0289.4067X20 | L | rapsgelb RAL 1021 | M6 | 32 | 14 | 20 | 10 | 20 | | | 1,18 € | | | B0289.406X30 | L | schwarzgrau RAL 7021 | M6 | 32 | 14 | 20 | 10 | 30 | | | 1,23 € | | | B0289.4065X30 | L | lichtgrau RAL 7035 | M6 | 32 | 14 | 20 | 10 | 30 | | | 1,23 € | | | B0289.4066X30 | L | verkehrsrot RAL 3020 | M6 | 32 | 14 | 20 | 10 | 30 | | | 1,23 € | | | B0289.4067X30 | L | rapsgelb RAL 1021 | M6 | 32 | 14 | 20 | 10 | 30 | | | 1,23 € | | | B0289.408X15 | L | schwarzgrau RAL 7021 | M8 | 40 | 18 | 25 | 13 | 15 | | | 1,82 € | | | B0289.4085X15 | L | lichtgrau RAL 7035 | M8 | 40 | 18 | 25 | 13 | 15 | | | 1,82 € | | | B0289.4086X15 | L | verkehrsrot RAL 3020 | M8 | 40 | 18 | 25 | 13 | 15 | | | 1,82 € | | | B0289.4087X15 | L | rapsgelb RAL 1021 | M8 | 40 | 18 | 25 | 13 | 15 | | | 1,82 € | | | B0289.408X20 | L | schwarzgrau RAL 7021 | M8 | 40 | 18 | 25 | 13 | 20 | | | 1,83 € | | | B0289.4085X20 | L | lichtgrau RAL 7035 | M8 | 40 | 18 | 25 | 13 | 20 | | | 1,83 € | | | B0289.4086X20 | L | verkehrsrot RAL 3020 | M8 | 40 | 18 | 25 | 13 | 20 | | | 1,83 € | | | B0289.4087X20 | L | rapsgelb RAL 1021 | M8 | 40 | 18 | 25 | 13 | 20 | | | 1,83 € | | | B0289.408X25 | L | schwarzgrau RAL 7021 | M8 | 40 | 18 | 25 | 13 | 25 | | | 1,86 € | | | B0289.4085X25 | L | lichtgrau RAL 7035 | M8 | 40 | 18 | 25 | 13 | 25 | | | 1,86 € | | | B0289.4086X25 | L | verkehrsrot RAL 3020 | M8 | 40 | 18 | 25 | 13 | 25 | | | 1,86 € | | | B0289.4087X25 | L | rapsgelb RAL 1021 | M8 | 40 | 18 | 25 | 13 | 25 | | | 1,86 € | | | B0289.408X30 | L | schwarzgrau RAL 7021 | M8 | 40 | 18 | 25 | 13 | 30 | | | 1,87 € | | | B0289.4085X30 | L | lichtgrau RAL 7035 | M8 | 40 | 18 | 25 | 13 | 30 | | | 1,87 € | | | B0289.4086X30 | L | verkehrsrot RAL 3020 | M8 | 40 | 18 | 25 | 13 | 30 | | | 1,87 € | | | B0289.4087X30 | L | rapsgelb RAL 1021 | M8 | 40 | 18 | 25 | 13 | 30 | | | 1,87 € | | | B0289.408X40 | L | schwarzgrau RAL 7021 | M8 | 40 | 18 | 25 | 13 | 40 | | | 1,92 € | | | B0289.4085X40 | L | lichtgrau RAL 7035 | M8 | 40 | 18 | 25 | 13 | 40 | | | 1,92 € | | | B0289.4086X40 | L | verkehrsrot RAL 3020 | M8 | 40 | 18 | 25 | 13 | 40 | | | 1,92 € | | | B0289.4087X40 | L | rapsgelb RAL 1021 | M8 | 40 | 18 | 25 | 13 | 40 | | | 1,92 € | | | B0289.408X60 | L | schwarzgrau RAL 7021 | M8 | 40 | 18 | 25 | 13 | 60 | | | 2,03 € | | | B0289.4085X60 | L | lichtgrau RAL 7035 | M8 | 40 | 18 | 25 | 13 | 60 | | | 2,03 € | | | B0289.4086X60 | L | verkehrsrot RAL 3020 | M8 | 40 | 18 | 25 | 13 | 60 | | | 2,03 € | | | B0289.4087X60 | L | rapsgelb RAL 1021 | M8 | 40 | 18 | 25 | 13 | 60 | | | 2,03 € | | | B0289.410X25 | L | schwarzgrau RAL 7021 | M10 | 50 | 22 | 32 | 17 | 25 | | | 2,31 € | | | B0289.4105X25 | L | lichtgrau RAL 7035 | M10 | 50 | 22 | 32 | 17 | 25 | | | 2,31 € | | | B0289.4106X25 | L | verkehrsrot RAL 3020 | M10 | 50 | 22 | 32 | 17 | 25 | | | 2,31 € | | | B0289.4107X25 | L | rapsgelb RAL 1021 | M10 | 50 | 22 | 32 | 17 | 25 | | | 2,31 € | | | B0289.410X30 | L | schwarzgrau RAL 7021 | M10 | 50 | 22 | 32 | 17 | 30 | | | 2,44 € | | | B0289.4105X30 | L | lichtgrau RAL 7035 | M10 | 50 | 22 | 32 | 17 | 30 | | | 2,44 € | | | B0289.4106X30 | L | verkehrsrot RAL 3020 | M10 | 50 | 22 | 32 | 17 | 30 | | | 2,44 € | | | B0289.4107X30 | L | rapsgelb RAL 1021 | M10 | 50 | 22 | 32 | 17 | 30 | | | 2,44 € | | | B0289.410X40 | L | schwarzgrau RAL 7021 | M10 | 50 | 22 | 32 | 17 | 40 | | | 2,53 € | | | B0289.4105X40 | L | lichtgrau RAL 7035 | M10 | 50 | 22 | 32 | 17 | 40 | | | 2,53 € | | | B0289.4106X40 | L | verkehrsrot RAL 3020 | M10 | 50 | 22 | 32 | 17 | 40 | | | 2,53 € | | | B0289.4107X40 | L | rapsgelb RAL 1021 | M10 | 50 | 22 | 32 | 17 | 40 | | | 2,53 € | | | B0289.410X50 | L | schwarzgrau RAL 7021 | M10 | 50 | 22 | 32 | 17 | 50 | | | 2,62 € | | | B0289.4105X50 | L | lichtgrau RAL 7035 | M10 | 50 | 22 | 32 | 17 | 50 | | | 2,62 € | | | B0289.4106X50 | L | verkehrsrot RAL 3020 | M10 | 50 | 22 | 32 | 17 | 50 | | | 2,62 € | | | B0289.4107X50 | L | rapsgelb RAL 1021 | M10 | 50 | 22 | 32 | 17 | 50 | | | 2,62 € | | | B0289.410X60 | L | schwarzgrau RAL 7021 | M10 | 50 | 22 | 32 | 17 | 60 | | | 2,72 € | | | B0289.4105X60 | L | lichtgrau RAL 7035 | M10 | 50 | 22 | 32 | 17 | 60 | | | 2,72 € | | | B0289.4106X60 | L | verkehrsrot RAL 3020 | M10 | 50 | 22 | 32 | 17 | 60 | | | 2,72 € | | | B0289.4107X60 | L | rapsgelb RAL 1021 | M10 | 50 | 22 | 32 | 17 | 60 | | | 2,72 € | |
|
