B0293Sterngriffe DIN 6336 aus Grauguss |
zurück |
|
|
BeschreibungWerkstoff:Grauguss GJL 200.
Gewindestift Edelstahl 1.4305 (entspricht AISI 303).
Querstift Edelstahl 1.4310 (entspricht AISI 301). Ausführung:gleitgeschliffen, blank.

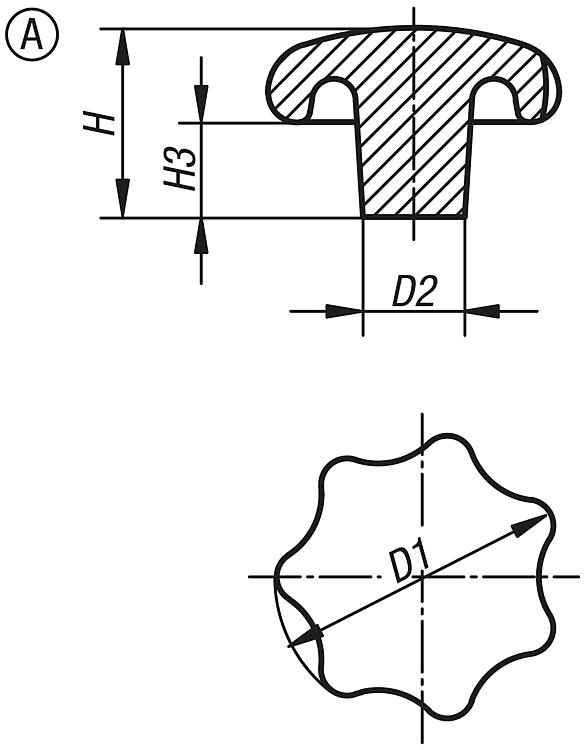

Gewindestift und Querstift blank.Auf Anfrage:Sterngriffe aus Grauguss kunststoffbeschichtet.Zeichnungshinweis:Form A: Rohling

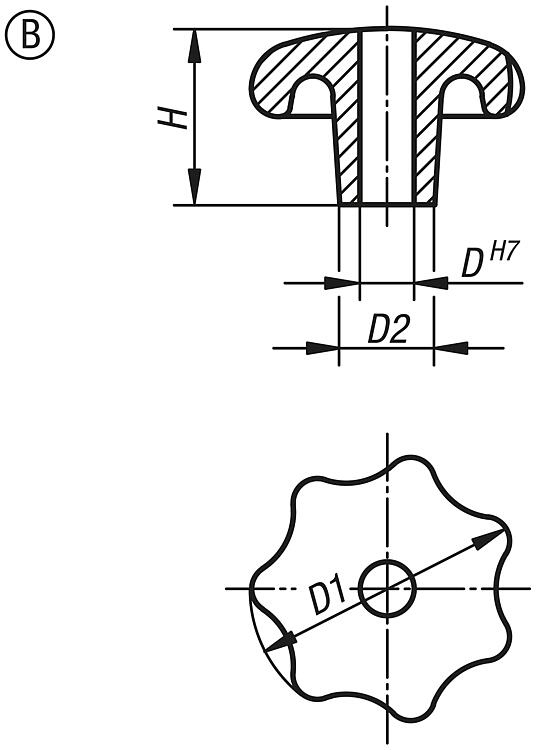

Form B: durchgehende Bohrung

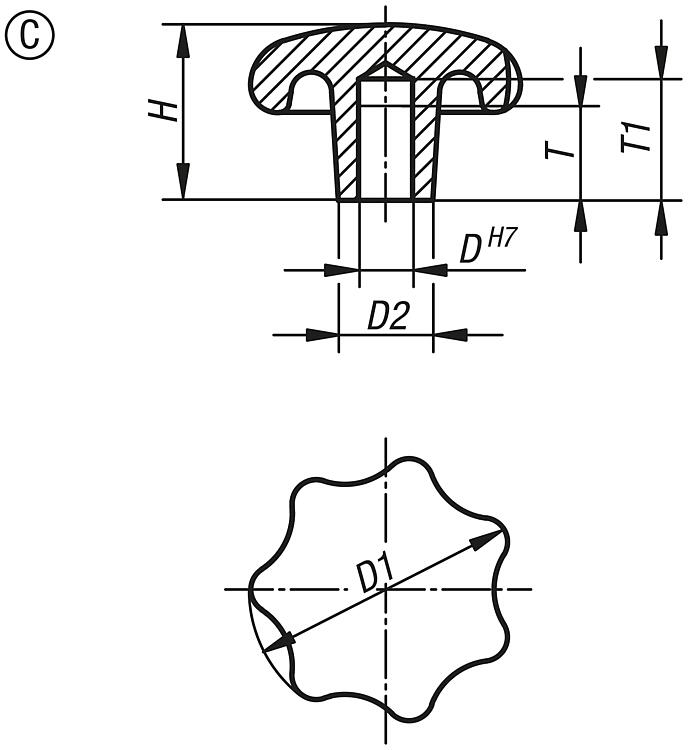

Form C: Sackloch
Form D: Gewinde aufgebohrt

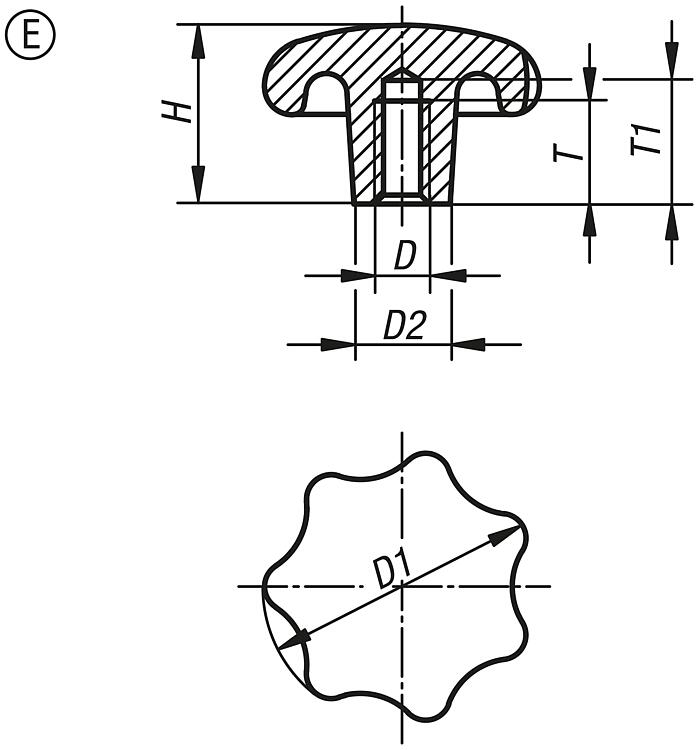

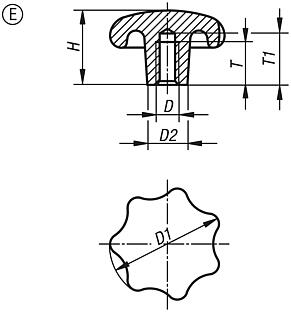

Form E: Gewindesackloch
Form L: mit Außengewinde DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

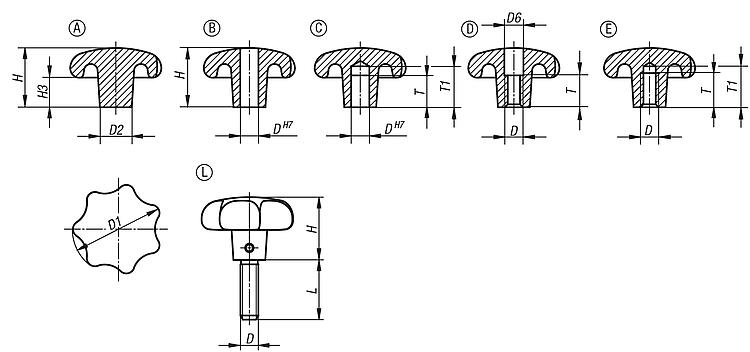

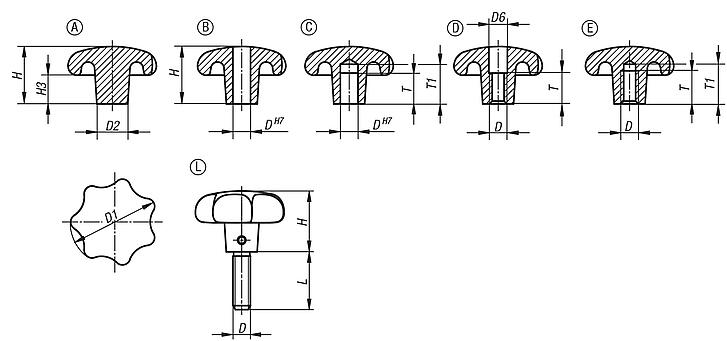

Zeichnungen (Gesamtübersicht) |
|
|
|

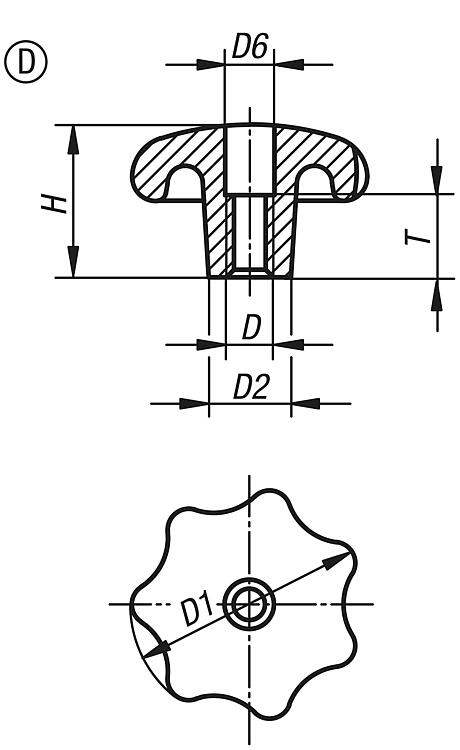

Sterngriffe DIN 6336 aus Grauguss, Form D, Gewinde aufgebohrt |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D
| D1 | D2 | D6 | H | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0293.406 | D | gleitgeschliffen | M6 | 32 | 12 | 6,4 | 20 | 10 |  | | 2,10 € | | | B0293.408 | D | gleitgeschliffen | M8 | 40 | 14 | 8,4 | 25 | 13 | | | 2,21 € | | | B0293.410 | D | gleitgeschliffen | M10 | 50 | 18 | 10,5 | 32 | 16 | | | 3,15 € | | | B0293.412 | D | gleitgeschliffen | M12 | 63 | 20 | 13 | 40 | 20 | | | 4,60 € | | | B0293.416 | D | gleitgeschliffen | M16 | 80 | 25 | 17 | 50 | 20 | | | 8,26 € | |
|
|

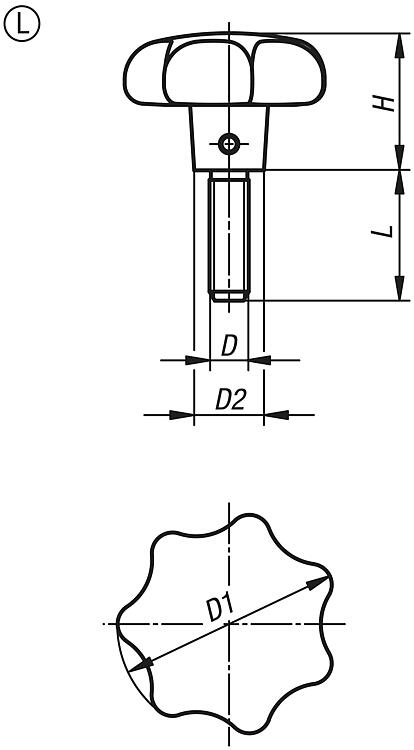

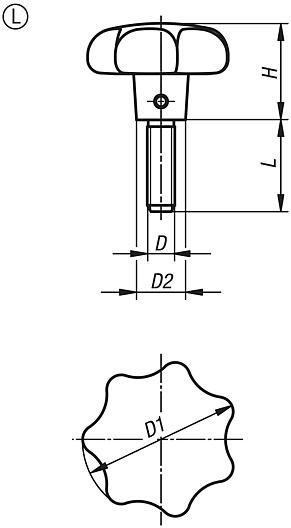

Sterngriffe DIN 6336 aus Grauguss, Form L, mit Außengewinde |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D | D1
| D2 | H | L | CAD | Zub. | Preis | Bestellen |
|---|
| B0293.606X15 | L | gleitgeschliffen | M6 | 32 | 12 | 20 | 15 | | | 5,33 € | | | B0293.606X20 | L | gleitgeschliffen | M6 | 32 | 12 | 20 | 20 | | | 6,09 € | | | B0293.606X25 | L | gleitgeschliffen | M6 | 32 | 12 | 20 | 25 | | | 6,18 € | | | B0293.606X30 | L | gleitgeschliffen | M6 | 32 | 12 | 20 | 30 | | | 6,24 € | | | B0293.608X20 | L | gleitgeschliffen | M8 | 40 | 14 | 25 | 20 | | | 6,94 € | | | B0293.608X25 | L | gleitgeschliffen | M8 | 40 | 14 | 25 | 25 | | | 7,03 € | | | B0293.608X30 | L | gleitgeschliffen | M8 | 40 | 14 | 25 | 30 | | | 7,11 € | | | B0293.608X40 | L | gleitgeschliffen | M8 | 40 | 14 | 25 | 40 | | | 7,21 € | | | B0293.610X25 | L | gleitgeschliffen | M10 | 50 | 18 | 32 | 25 | | | 9,32 € | | | B0293.610X30 | L | gleitgeschliffen | M10 | 50 | 18 | 32 | 30 | | | 9,39 € | | | B0293.610X40 | L | gleitgeschliffen | M10 | 50 | 18 | 32 | 40 | | | 9,55 € | | | B0293.610X50 | L | gleitgeschliffen | M10 | 50 | 18 | 32 | 50 | | | 9,71 € | | | B0293.612X30 | L | gleitgeschliffen | M12 | 63 | 20 | 40 | 30 | | | 10,61 € | | | B0293.612X40 | L | gleitgeschliffen | M12 | 63 | 20 | 40 | 40 | | | 10,68 € | | | B0293.612X50 | L | gleitgeschliffen | M12 | 63 | 20 | 40 | 50 | | | 10,76 € | | | B0293.612X60 | L | gleitgeschliffen | M12 | 63 | 20 | 40 | 60 | | | 10,94 € | |
|
