B0290Sterngriffe mit vorstehender Stahlbuchse |
zurück |
|
|
BeschreibungWerkstoff:Thermoplast, schwarz.

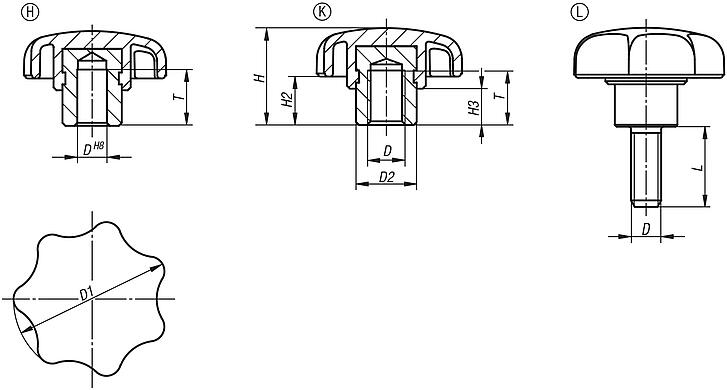

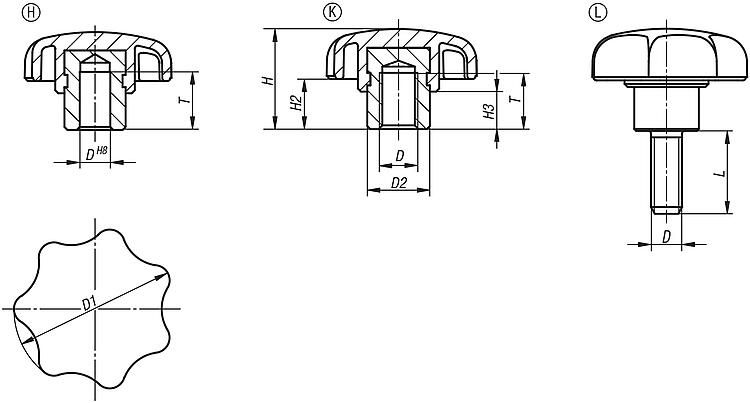

Stahlteile Festigkeitsklasse 5.8 oder Edelstahl 1.4305 (entspricht AISI 303). Ausführung:Stahlteile blau passiviert oder Edelstahl blank.Hinweis:Sterngriffe mit vorstehender Stahlbuchse eignen sich als Sackloch- oder Innengewindeausführung besonders für Querstiftverbindungen.Zeichnungshinweis:Form H: Buchse mit Sackloch
Form K: Gewindebuchse
Form L: Außengewinde DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Sterngriffe, Form H, mit vorstehender Stahlbuchse mit Sackloch
|
mehr Info |
Bestellnummer
| Form | Material
Komponente | D | D1 | D2 | H | H2 | H3 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0290.105 | H | Stahl | 5 | 25 | 10 | 17 | 9 | 7 | 9,5 |  | | 0,98 € | | | B0290.106 | H | Stahl | 6 | 32 | 13,5 | 21 | 11 | 9,5 | 12,5 | | | 1,22 € | | | B0290.1061 | H | Stahl | 6 | 40 | 13,5 | 25 | 13 | 10 | 12,5 | | | 1,53 € | | | B0290.108 | H | Stahl | 8 | 40 | 13,5 | 25 | 13 | 10 | 12,5 | | | 1,53 € | | | B0290.1081 | H | Stahl | 8 | 50 | 19 | 32 | 17 | 12 | 19,5 | | | 2,01 € | | | B0290.110 | H | Stahl | 10 | 50 | 19 | 32 | 17 | 12 | 19,5 | | | 2,01 € | | | B0290.1101 | H | Stahl | 10 | 63 | 19 | 37 | 18 | 12 | 19,5 | | | 3,08 € | | | B0290.112 | H | Stahl | 12 | 63 | 19 | 37 | 18 | 12 | 19,5 | | | 3,08 € | | | B0290.116 | H | Stahl | 16 | 63 | 23 | 40 | 21 | 15 | 24,5 | | | 4,33 € | |
|

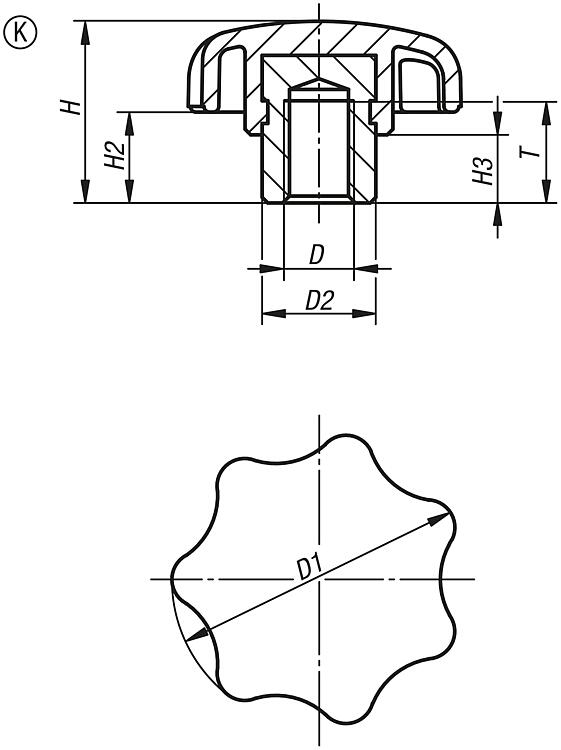

Sterngriffe, Form K, mit vorstehender Gewindebuchse aus Stahl |
mehr Info |
Bestellnummer
| Form | Material
Komponente | D | D1 | D2 | H | H2 | H3 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0290.205 | K | Stahl | M5 | 25 | 10 | 17 | 9 | 7 | 9 | | | 1,12 € | | | B0290.206 | K | Stahl | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 12 | | | 1,13 € | | | B0290.2061 | K | Stahl | M6 | 40 | 13,5 | 25 | 13 | 10 | 12 | | | 1,40 € | | | B0290.208 | K | Stahl | M8 | 40 | 13,5 | 25 | 13 | 10 | 12 | | | 1,40 € | | | B0290.2081 | K | Stahl | M8 | 50 | 19 | 32 | 17 | 12 | 17 | | | 2,01 € | | | B0290.210 | K | Stahl | M10 | 50 | 19 | 32 | 17 | 12 | 17 | | | 2,01 € | | | B0290.2101 | K | Stahl | M10 | 63 | 19 | 37 | 18 | 12 | 17 | | | 2,94 € | | | B0290.212 | K | Stahl | M12 | 63 | 19 | 37 | 18 | 12 | 17 | | | 2,94 € | | | B0290.216 | K | Stahl | M16 | 63 | 23 | 40 | 21 | 15 | 23 | | | 4,33 € | | | B0290.305 | K | Edelstahl | M5 | 25 | 10 | 17 | 9 | 7 | 9 | | | 1,82 € | | | B0290.306 | K | Edelstahl | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 12 | | | 2,21 € | | | B0290.3061 | K | Edelstahl | M6 | 40 | 13,5 | 25 | 13 | 10 | 12 | | | 2,77 € | | | B0290.308 | K | Edelstahl | M8 | 40 | 13,5 | 25 | 13 | 10 | 12 | | | 2,77 € | | | B0290.3081 | K | Edelstahl | M8 | 50 | 19 | 32 | 17 | 12 | 17 | | | 3,76 € | | | B0290.310 | K | Edelstahl | M10 | 50 | 19 | 32 | 17 | 12 | 17 | | | 3,76 € | | | B0290.3101 | K | Edelstahl | M10 | 63 | 19 | 37 | 18 | 12 | 17 | | | 4,80 € | | | B0290.312 | K | Edelstahl | M12 | 63 | 19 | 37 | 18 | 12 | 17 | | | 4,80 € | | | B0290.316 | K | Edelstahl | M16 | 63 | 23 | 40 | 21 | 15 | 23 | | | 6,93 € | |
|

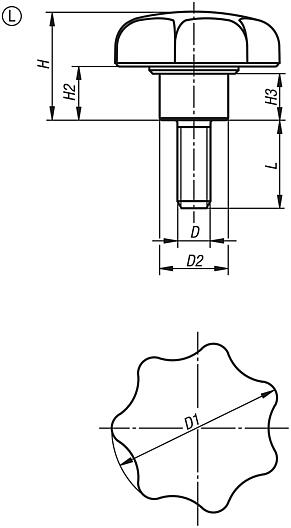

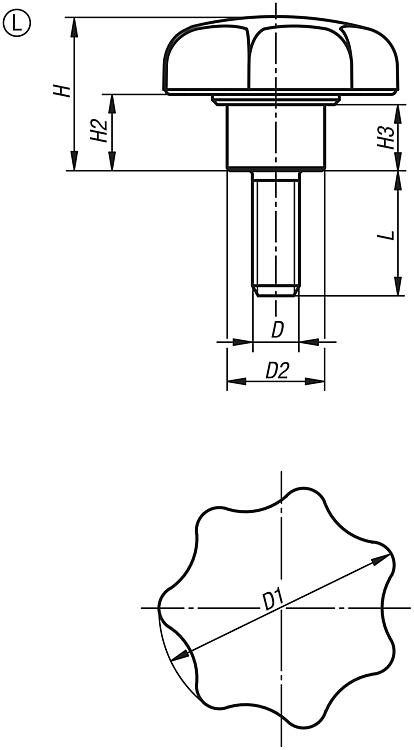

Sterngriffe, Form L, mit vorstehender Stahlbuchse mit Außengewinde |
mehr Info |
| Bestellnummer | Form | Material
Komponente | D | D1 | D2 | H | H2 | H3 | L | CAD | Zub. | Preis | Bestellen |
|---|
| B0290.405X10 | L | Stahl | M5 | 25 | 10 | 17 | 9 | 7 | 10 | | | 1,36 € | | | B0290.405X15 | L | Stahl | M5 | 25 | 10 | 17 | 9 | 7 | 15 | | | 1,36 € | | | B0290.405X20 | L | Stahl | M5 | 25 | 10 | 17 | 9 | 7 | 20 | | | 1,36 € | | | B0290.406X10 | L | Stahl | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 10 | | | 1,57 € | | | B0290.406X15 | L | Stahl | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 15 | | | 1,57 € | | | B0290.406X20 | L | Stahl | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 20 | | | 1,57 € | | | B0290.406X25 | L | Stahl | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 25 | | | 1,77 € | | | B0290.406X30 | L | Stahl | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 30 | | | 1,77 € | | | B0290.408X15 | L | Stahl | M8 | 40 | 13,5 | 25 | 13 | 10 | 15 | | | 1,82 € | | | B0290.408X20 | L | Stahl | M8 | 40 | 13,5 | 25 | 13 | 10 | 20 | | | 1,88 € | | | B0290.408X25 | L | Stahl | M8 | 40 | 13,5 | 25 | 13 | 10 | 25 | | | 1,95 € | | | B0290.408X30 | L | Stahl | M8 | 40 | 13,5 | 25 | 13 | 10 | 30 | | | 2,01 € | | | B0290.408X40 | L | Stahl | M8 | 40 | 13,5 | 25 | 13 | 10 | 40 | | | 2,09 € | | | B0290.408X50 | L | Stahl | M8 | 40 | 13,5 | 25 | 13 | 10 | 50 | | | 2,21 € | | | B0290.410X20 | L | Stahl | M10 | 50 | 19 | 32 | 17 | 12 | 20 | | | 2,34 € | | | B0290.410X25 | L | Stahl | M10 | 50 | 19 | 32 | 17 | 12 | 25 | | | 2,54 € | | | B0290.410X30 | L | Stahl | M10 | 50 | 19 | 32 | 17 | 12 | 30 | | | 2,74 € | | | B0290.410X40 | L | Stahl | M10 | 50 | 19 | 32 | 17 | 12 | 40 | | | 3,01 € | | | B0290.410X50 | L | Stahl | M10 | 50 | 19 | 32 | 17 | 12 | 50 | | | 3,25 € | | | B0290.410X60 | L | Stahl | M10 | 50 | 19 | 32 | 17 | 12 | 60 | | | 3,34 € | | | B0290.412X20 | L | Stahl | M12 | 63 | 19 | 37 | 18 | 12 | 20 | | | 3,19 € | | | B0290.412X25 | L | Stahl | M12 | 63 | 19 | 37 | 18 | 12 | 25 | | | 3,45 € | | | B0290.412X30 | L | Stahl | M12 | 63 | 19 | 37 | 18 | 12 | 30 | | | 3,72 € | | | B0290.412X40 | L | Stahl | M12 | 63 | 19 | 37 | 18 | 12 | 40 | | | 3,98 € | | | B0290.412X50 | L | Stahl | M12 | 63 | 19 | 37 | 18 | 12 | 50 | | | 4,22 € | | | B0290.412X60 | L | Stahl | M12 | 63 | 19 | 37 | 18 | 12 | 60 | | | 4,50 € | | | B0290.505X10 | L | Edelstahl | M5 | 25 | 10 | 17 | 9 | 7 | 10 | | | 1,88 € | | | B0290.505X15 | L | Edelstahl | M5 | 25 | 10 | 17 | 9 | 7 | 15 | | | 1,88 € | | | B0290.505X20 | L | Edelstahl | M5 | 25 | 10 | 17 | 9 | 7 | 20 | | | 1,88 € | | | B0290.506X10 | L | Edelstahl | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 10 | | | 2,27 € | | | B0290.506X15 | L | Edelstahl | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 15 | | | 2,27 € | | | B0290.506X20 | L | Edelstahl | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 20 | | | 2,27 € | | | B0290.506X25 | L | Edelstahl | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 25 | | | 2,41 € | | | B0290.506X30 | L | Edelstahl | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 30 | | | 2,41 € | | | B0290.508X15 | L | Edelstahl | M8 | 40 | 13,5 | 25 | 13 | 10 | 15 | | | 2,85 € | | | B0290.508X20 | L | Edelstahl | M8 | 40 | 13,5 | 25 | 13 | 10 | 20 | | | 2,94 € | | | B0290.508X25 | L | Edelstahl | M8 | 40 | 13,5 | 25 | 13 | 10 | 25 | | | 3,01 € | | | B0290.508X30 | L | Edelstahl | M8 | 40 | 13,5 | 25 | 13 | 10 | 30 | | | 3,07 € | | | B0290.508X40 | L | Edelstahl | M8 | 40 | 13,5 | 25 | 13 | 10 | 40 | | | 3,19 € | | | B0290.508X50 | L | Edelstahl | M8 | 40 | 13,5 | 25 | 13 | 10 | 50 | | | 3,25 € | | | B0290.510X20 | L | Edelstahl | M10 | 50 | 19 | 32 | 17 | 12 | 20 | | | 3,84 € | | | B0290.510X25 | L | Edelstahl | M10 | 50 | 19 | 32 | 17 | 12 | 25 | | | 3,88 € | | | B0290.510X30 | L | Edelstahl | M10 | 50 | 19 | 32 | 17 | 12 | 30 | | | 3,98 € | | | B0290.510X40 | L | Edelstahl | M10 | 50 | 19 | 32 | 17 | 12 | 40 | | | 4,06 € | | | B0290.510X50 | L | Edelstahl | M10 | 50 | 19 | 32 | 17 | 12 | 50 | | | 4,11 € | | | B0290.510X60 | L | Edelstahl | M10 | 50 | 19 | 32 | 17 | 12 | 60 | | | 4,16 € | | | B0290.512X20 | L | Edelstahl | M12 | 63 | 19 | 37 | 18 | 12 | 20 | | | 4,82 € | | | B0290.512X25 | L | Edelstahl | M12 | 63 | 19 | 37 | 18 | 12 | 25 | | | 4,96 € | | | B0290.512X30 | L | Edelstahl | M12 | 63 | 19 | 37 | 18 | 12 | 30 | | | 5,20 € | | | B0290.512X40 | L | Edelstahl | M12 | 63 | 19 | 37 | 18 | 12 | 40 | | | 5,33 € | | | B0290.512X50 | L | Edelstahl | M12 | 63 | 19 | 37 | 18 | 12 | 50 | | | 5,46 € | | | B0290.512X60 | L | Edelstahl | M12 | 63 | 19 | 37 | 18 | 12 | 60 | | | 5,92 € | |
|
