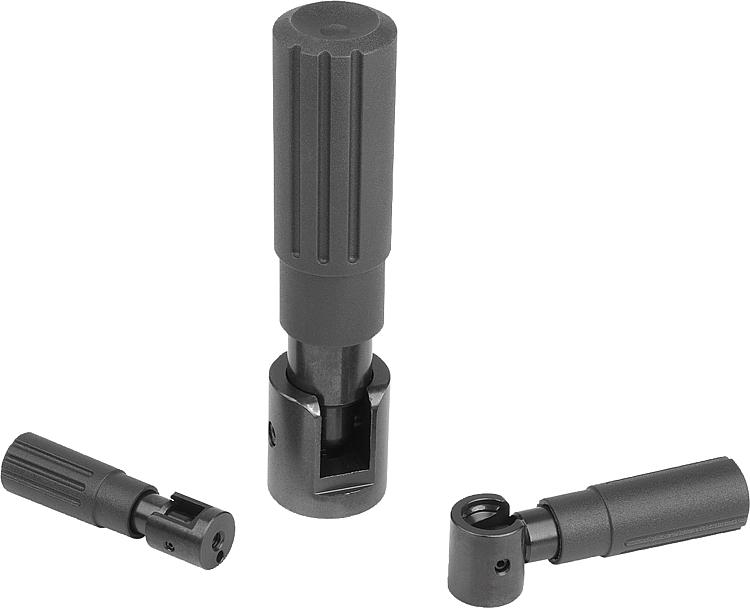

B0332Zylindergriffe Kunststoff umlegbar |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungProduktbeschreibung:Zylindergriffe werden montiert geliefert und können z.B. an Handräder, Haspeln und Kurbeln angeschraubt werden.
Der zylindrische Absatz und die konische Form verleihen den Zylindergriffen eine optimierte Haptik und gute Griffigkeit.
Durch den umlegbaren Griff lassen sich Störkonturen vermeiden, wodurch zusätzlich die Verletzungsgefahr minimiert wird.Werkstoff:Griff Thermoplast.
Achse Stahl.Ausführung:Griff schwarz.
Stahlteile brüniert.Hinweis:Die Bohrung D3 wird als Positionierbohrung verwendet.Vorteile:Optimierte Haptik und gute Griffigkeit
Vermeidung von Störkonturen
Griffe für Handräder und Kurbeln
Verschiedene Gewindegrößen
NOVO grip KIPP-DesignBesonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Material
Komponente | Größe | A | A1 | D
| D1 | D2 | D3 | H | L | L1 | L3 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0332.104 | Stahl | 1 | 8 | 4,3 | M4 | 14 | 13 | 2,5 | 14,5 | 35 | 40 | 47 | 4,5 | | | 12,81 € | | | B0332.205 | Stahl | 2 | 10 | 5,3 | M5 | 16 | 16 | 3,5 | 18 | 44 | 49 | 58 | 4,5 | | | 14,08 € | | | B0332.306 | Stahl | 3 | 12,5 | 6,5 | M6 | 20 | 20 | 4,5 | 22,5 | 55 | 59,5 | 71,5 | 6 | | | 16,14 € | | | B0332.408 | Stahl | 4 | 16 | 9 | M8 | 25 | 26 | 5,5 | 29 | 70 | 83 | 98 | 6,5 | | | 18,50 € | |
