B0264

Exzenterhebel Edelstahl mit Innengewinde und Außengewinde,...

zurück

Produkte
- Produktübersicht
  - Klemmhebel, Spannhebel, Exzenterhebel
    - Exzenterhebel
      - Exzenterhebel Edelstahl mit Innengewinde und Außengewinde, Kunststoffdruckscheibe und Stiftschraube Edelstahl

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:

Griffhebel Edelstahl 1.4308 (enspricht AISI "316").
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.
Achsbolzen, Scheibe und Stiftschraube Edelstahl 1.4305 (entspricht AISI 303).

Ausführung:Griffhebel elektrolytisch poliert oder gestrahlt.
Druckscheibe schwarz.
Achsbolzen, Scheibe und Stiftschraube blank.Hinweis:Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0264 Exzenterhebel Edelstahl mit Innengewinde und Außengewinde, Kunststoffdruckscheibe und Stiftschraube Edelstahl

176 kB

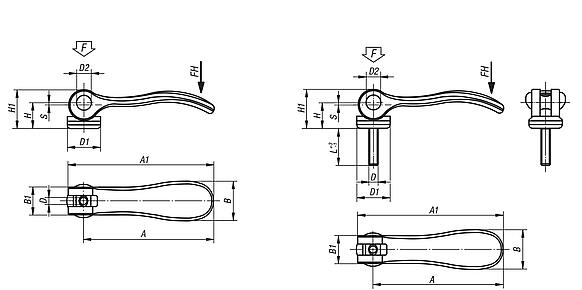

Zeichnungen (Gesamtübersicht)

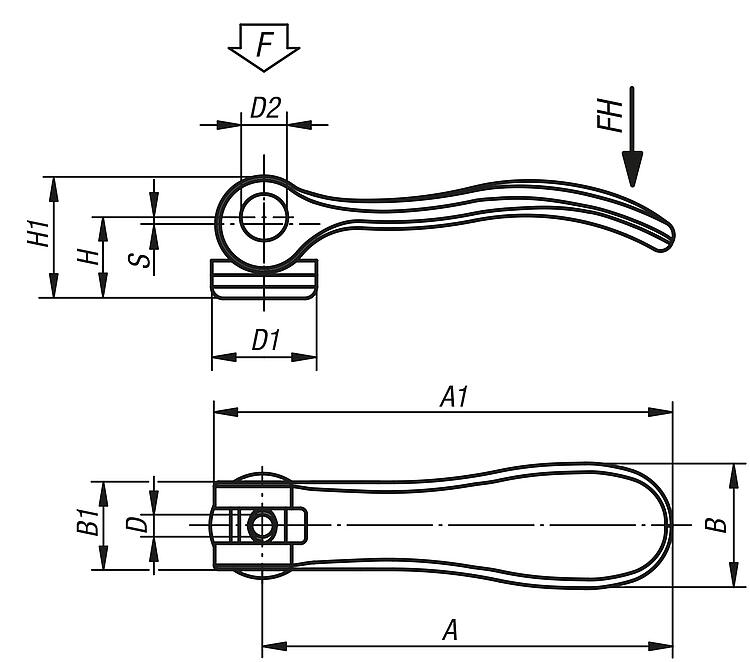

Exzenterhebel Edelstahl mit Innengewinde, Kunststoffdruckscheibe

mehr Info

Zeichnungen

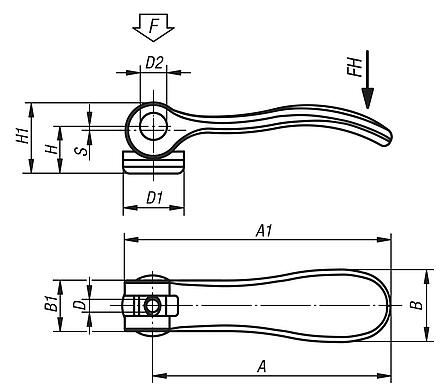

Exzenterhebel Edelstahl mit Innengewinde, Kunststoffdruckscheibe

Artikelauswahl/-filter

Bestellnummer	Oberfläche Grundkörper	D	D1	D2	B	B1	H	H1	A	A1	Hub S	Spannkraft F kN	Handkraft FH N	Preis
B0264.9512003	elektrolytisch poliert	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	12,43 €
B0264.9512004	elektrolytisch poliert	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	12,43 €
B0264.0512004	elektrolytisch poliert	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	13,20 €
B0264.0512005	elektrolytisch poliert	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	13,20 €
B0264.1512005	elektrolytisch poliert	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	15,57 €
B0264.1512006	elektrolytisch poliert	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	15,57 €
B0264.2512008	elektrolytisch poliert	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	21,56 €
B0264.9512303	gestrahlt	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	11,20 €
B0264.9512304	gestrahlt	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	11,20 €
B0264.0512304	gestrahlt	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	11,90 €
B0264.0512305	gestrahlt	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	11,90 €
B0264.1512305	gestrahlt	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	14,01 €
B0264.1512306	gestrahlt	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	14,01 €
B0264.2512308	gestrahlt	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	19,42 €

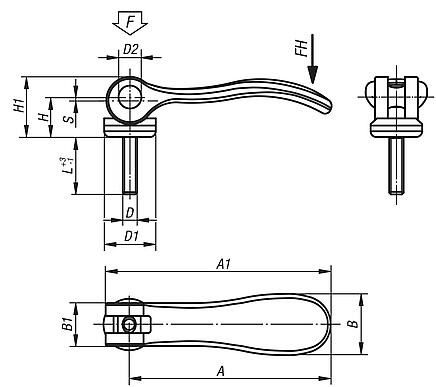

Exzenterhebel Edelstahl mit Außengewinde, Kunststoffdruckscheibe und Stiftschraube Edelstahl

mehr Info

Zeichnungen

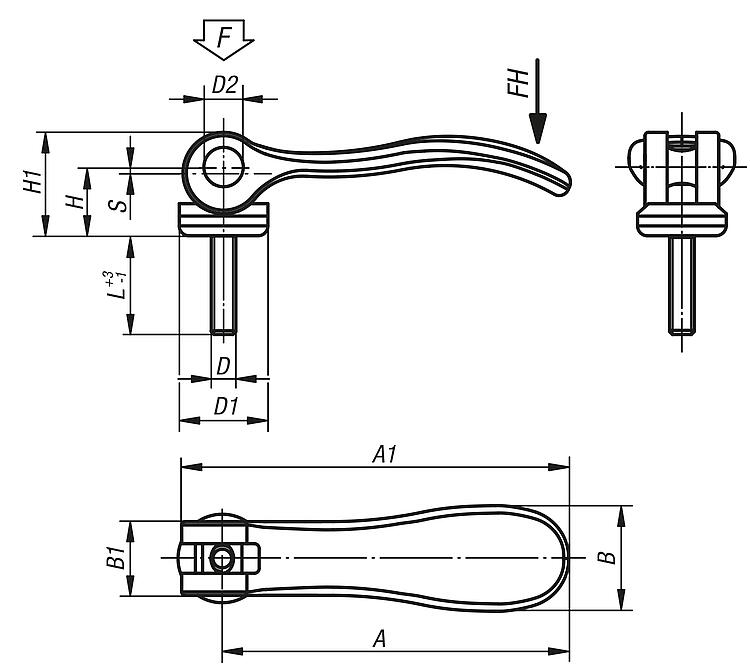

Exzenterhebel Edelstahl mit Außengewinde, Kunststoffdruckscheibe und Stiftschraube Edelstahl

Artikelauswahl/-filter

Bestellnummer	Oberfläche Grundkörper	D	D1	D2	B	B1	H	H1	A	A1	L	Hub S	Spannkraft F kN	Handkraft FH N	Preis
B0264.9512003X10	elektrolytisch poliert	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	12,85 €
B0264.9512003X15	elektrolytisch poliert	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	12,85 €
B0264.9512003X30	elektrolytisch poliert	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	12,85 €
B0264.9512004X10	elektrolytisch poliert	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	12,85 €
B0264.9512004X15	elektrolytisch poliert	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	12,85 €
B0264.9512004X30	elektrolytisch poliert	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	12,85 €
B0264.0512004X15	elektrolytisch poliert	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	13,67 €
B0264.0512004X20	elektrolytisch poliert	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	13,67 €
B0264.0512004X30	elektrolytisch poliert	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	13,67 €
B0264.0512005X20	elektrolytisch poliert	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	13,67 €
B0264.0512005X30	elektrolytisch poliert	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	13,67 €
B0264.0512005X40	elektrolytisch poliert	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	14,18 €
B0264.0512005X50	elektrolytisch poliert	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	14,18 €
B0264.1512005X20	elektrolytisch poliert	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	16,07 €
B0264.1512005X30	elektrolytisch poliert	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	16,07 €
B0264.1512005X40	elektrolytisch poliert	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	16,68 €
B0264.1512005X50	elektrolytisch poliert	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	16,68 €
B0264.1512006X20	elektrolytisch poliert	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	16,07 €
B0264.1512006X30	elektrolytisch poliert	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	16,07 €
B0264.1512006X40	elektrolytisch poliert	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	16,68 €
B0264.1512006X50	elektrolytisch poliert	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	16,68 €
B0264.2512008X25	elektrolytisch poliert	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	21,87 €
B0264.2512008X30	elektrolytisch poliert	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	21,87 €
B0264.2512008X40	elektrolytisch poliert	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	22,53 €
B0264.2512008X50	elektrolytisch poliert	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	22,53 €
B0264.2512010X25	elektrolytisch poliert	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	21,87 €
B0264.2512010X30	elektrolytisch poliert	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	21,87 €
B0264.2512010X40	elektrolytisch poliert	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	22,53 €
B0264.2512010X50	elektrolytisch poliert	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	22,53 €
B0264.9512303X10	gestrahlt	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	11,57 €
B0264.9512303X15	gestrahlt	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	11,57 €
B0264.9512303X30	gestrahlt	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	11,57 €
B0264.9512304X10	gestrahlt	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	11,57 €
B0264.9512304X15	gestrahlt	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	11,57 €
B0264.9512304X30	gestrahlt	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	11,57 €
B0264.0512304X15	gestrahlt	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	12,28 €
B0264.0512304X20	gestrahlt	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	12,28 €
B0264.0512304X30	gestrahlt	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	12,28 €
B0264.0512305X20	gestrahlt	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	12,28 €
B0264.0512305X30	gestrahlt	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	12,28 €
B0264.0512305X40	gestrahlt	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	12,76 €
B0264.0512305X50	gestrahlt	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	12,76 €
B0264.1512305X20	gestrahlt	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	14,46 €
B0264.1512305X30	gestrahlt	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	14,46 €
B0264.1512305X40	gestrahlt	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	15,01 €
B0264.1512305X50	gestrahlt	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	15,01 €
B0264.1512306X20	gestrahlt	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	14,46 €
B0264.1512306X30	gestrahlt	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	14,46 €
B0264.1512306X40	gestrahlt	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	15,01 €
B0264.1512306X50	gestrahlt	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	15,01 €
B0264.2512308X25	gestrahlt	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	19,66 €
B0264.2512308X30	gestrahlt	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	19,66 €
B0264.2512308X40	gestrahlt	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	20,28 €
B0264.2512308X50	gestrahlt	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	20,28 €
B0264.2512310X25	gestrahlt	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	19,66 €
B0264.2512310X30	gestrahlt	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	19,66 €
B0264.2512310X40	gestrahlt	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	20,28 €
B0264.2512310X50	gestrahlt	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	20,28 €
