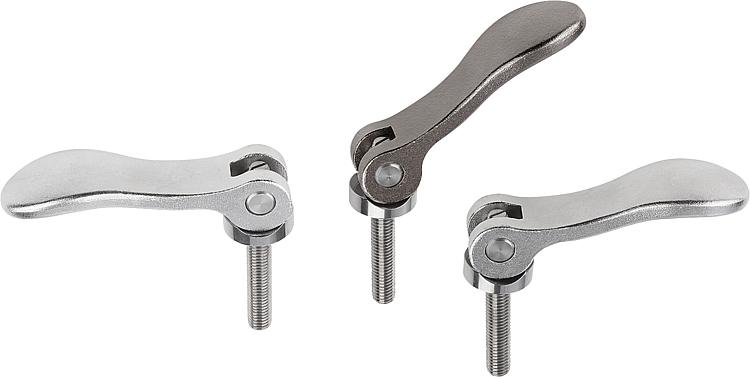

B0267Exzenterhebel Edelstahl einstellbar mit Außengewinde,... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Griffhebel Edelstahl 1.4308 (enspricht AISI "316").
Druckscheibe Edelstahl 1.4034 (entspricht AISI 420) gehärtet.
Achsbolzen, Stiftschraube Edelstahl 1.4305 (entspricht AISI 303). Ausführung:Griffhebel elektrolytisch poliert oder gestrahlt.
Druckscheibe, Achsbolzen und Stiftschraube blank.Hinweis:Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spanhebels mit Hilfe eines Schraubendrehers eingestellt.
Die Spannfläche der Druckscheibe ist bei Auslieferung leicht gefettet.

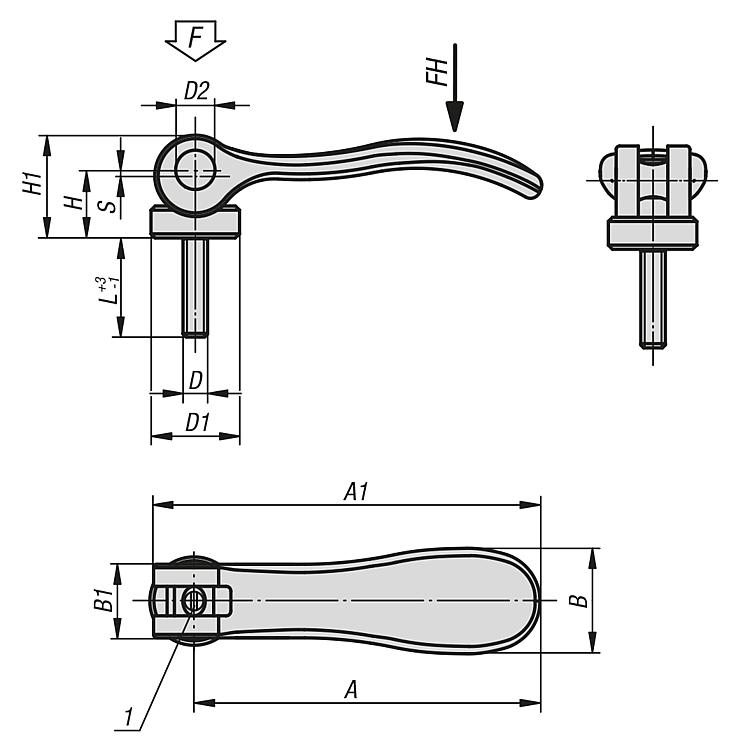

Schmierfett ist FDA konform und somit geeignet für die Lebensmittel- und Pharmaindustrie.Zeichnungshinweis:1) Stift zur Feinjustage des Spannhebels DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Oberfläche
Grundkörper | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Hub
S | Spannkraft
F
kN | Handkraft
FH
N | CAD | Zub. | Preis | Bestellen |
|---|
| B0267.9541003X10 | elektrolytisch poliert | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 |  | | 18,44 € | | | B0267.9541003X15 | elektrolytisch poliert | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 18,44 € | | | B0267.9541003X30 | elektrolytisch poliert | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 18,44 € | | | B0267.9541004X10 | elektrolytisch poliert | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 | | | 18,44 € | | | B0267.9541004X15 | elektrolytisch poliert | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 18,44 € | | | B0267.9541004X30 | elektrolytisch poliert | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 18,44 € | | | B0267.0541004X15 | elektrolytisch poliert | M4 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 15 | 1 | 2,5 | 100 | | | 19,59 € | | | B0267.0541004X20 | elektrolytisch poliert | M4 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 19,59 € | | | B0267.0541004X30 | elektrolytisch poliert | M4 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 19,59 € | | | B0267.0541005X20 | elektrolytisch poliert | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 19,59 € | | | B0267.0541005X30 | elektrolytisch poliert | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 19,59 € | | | B0267.0541005X40 | elektrolytisch poliert | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 40 | 1 | 2,5 | 100 | | | 20,30 € | | | B0267.0541005X50 | elektrolytisch poliert | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 50 | 1 | 2,5 | 100 | | | 20,30 € | | | B0267.1541005X20 | elektrolytisch poliert | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 23,01 € | | | B0267.1541005X30 | elektrolytisch poliert | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 23,01 € | | | B0267.1541005X40 | elektrolytisch poliert | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 23,87 € | | | B0267.1541005X50 | elektrolytisch poliert | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 23,87 € | | | B0267.1541006X20 | elektrolytisch poliert | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 23,01 € | | | B0267.1541006X30 | elektrolytisch poliert | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 23,01 € | | | B0267.1541006X40 | elektrolytisch poliert | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 23,87 € | | | B0267.1541006X50 | elektrolytisch poliert | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 23,87 € | | | B0267.2541008X25 | elektrolytisch poliert | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 31,26 € | | | B0267.2541008X30 | elektrolytisch poliert | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 31,26 € | | | B0267.2541008X40 | elektrolytisch poliert | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 32,21 € | | | B0267.2541008X50 | elektrolytisch poliert | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 32,21 € | | | B0267.2541010X25 | elektrolytisch poliert | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 31,26 € | | | B0267.2541010X30 | elektrolytisch poliert | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 31,26 € | | | B0267.2541010X40 | elektrolytisch poliert | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 32,21 € | | | B0267.2541010X50 | elektrolytisch poliert | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 32,21 € | | | B0267.9541303X10 | gestrahlt | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 | | | 16,58 € | | | B0267.9541303X15 | gestrahlt | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 16,58 € | | | B0267.9541303X30 | gestrahlt | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 16,58 € | | | B0267.9541304X10 | gestrahlt | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 | | | 16,58 € | | | B0267.9541304X15 | gestrahlt | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 16,58 € | | | B0267.9541304X30 | gestrahlt | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 16,58 € | | | B0267.0541304X15 | gestrahlt | M4 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 15 | 1 | 2,5 | 100 | | | 17,63 € | | | B0267.0541304X20 | gestrahlt | M4 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 17,63 € | | | B0267.0541304X30 | gestrahlt | M4 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 17,63 € | | | B0267.0541305X20 | gestrahlt | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 17,63 € | | | B0267.0541305X30 | gestrahlt | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 17,63 € | | | B0267.0541305X40 | gestrahlt | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 40 | 1 | 2,5 | 100 | | | 18,26 € | | | B0267.0541305X50 | gestrahlt | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 50 | 1 | 2,5 | 100 | | | 18,26 € | | | B0267.1541305X20 | gestrahlt | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 20,73 € | | | B0267.1541305X30 | gestrahlt | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 20,73 € | | | B0267.1541305X40 | gestrahlt | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 21,51 € | | | B0267.1541305X50 | gestrahlt | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 21,51 € | | | B0267.1541306X20 | gestrahlt | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 20,73 € | | | B0267.1541306X30 | gestrahlt | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 20,73 € | | | B0267.1541306X40 | gestrahlt | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 21,51 € | | | B0267.1541306X50 | gestrahlt | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 21,51 € | | | B0267.2541308X25 | gestrahlt | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 28,14 € | | | B0267.2541308X30 | gestrahlt | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 28,14 € | | | B0267.2541308X40 | gestrahlt | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 28,95 € | | | B0267.2541308X50 | gestrahlt | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 28,95 € | | | B0267.2541310X25 | gestrahlt | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 28,14 € | | | B0267.2541310X30 | gestrahlt | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 28,14 € | | | B0267.2541310X40 | gestrahlt | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 28,95 € | | | B0267.2541310X50 | gestrahlt | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 28,95 € | |
