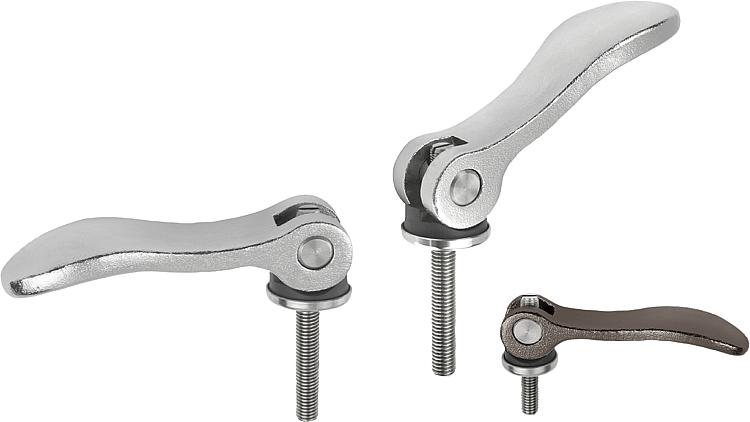

B0266Exzenterhebel Edelstahl einstellbar mit Außengewinde,... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Griffhebel Edelstahl 1.4308 (enspricht AISI "316").
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.

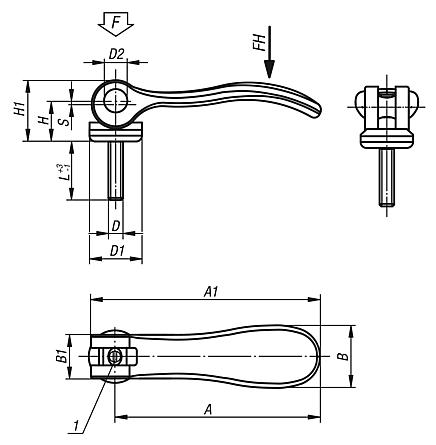

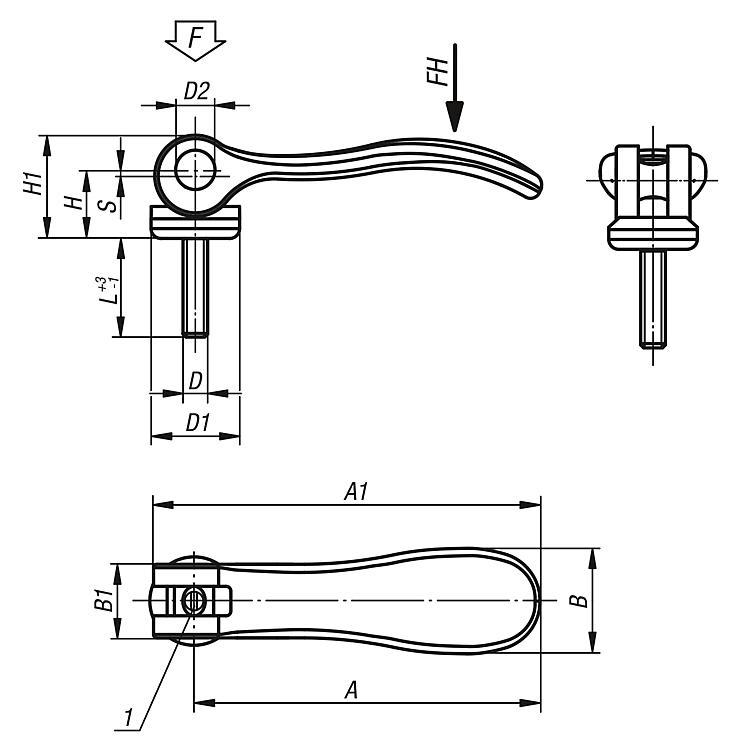

Achsbolzen, Scheibe und Stiftschraube Edelstahl 1.4305 (entspricht AISI 303). Ausführung:Griffhebel elektrolytisch poliert oder gestrahlt. Druckscheibe schwarz. Achsbolzen, Scheibe und Stiftschraube blank.Hinweis:Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt. Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).Zeichnungshinweis:1) Stift zur Feinjustage des Spannhebels Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer | Oberfläche Grundkörper | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Hub S | Spannkraft F kN | Handkraft FH N | CAD | Zub. | Preis | Bestellen |
---|
B0266.9512003X10 | elektrolytisch poliert | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 | | | 17,54 € | | B0266.9512003X15 | elektrolytisch poliert | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 17,54 € | | B0266.9512003X30 | elektrolytisch poliert | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 17,54 € | | B0266.9512004X10 | elektrolytisch poliert | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 | | | 17,54 € | | B0266.9512004X15 | elektrolytisch poliert | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 17,54 € | | B0266.9512004X30 | elektrolytisch poliert | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 17,54 € | | B0266.0512004X15 | elektrolytisch poliert | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 15 | 1 | 2,5 | 100 | | | 18,65 € | | B0266.0512004X20 | elektrolytisch poliert | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 18,65 € | | B0266.0512004X30 | elektrolytisch poliert | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 18,65 € | | B0266.0512005X20 | elektrolytisch poliert | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 18,65 € | | B0266.0512005X30 | elektrolytisch poliert | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 18,65 € | | B0266.0512005X40 | elektrolytisch poliert | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 40 | 1 | 2,5 | 100 | | | 19,33 € | | B0266.0512005X50 | elektrolytisch poliert | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 50 | 1 | 2,5 | 100 | | | 19,33 € | | B0266.1512005X20 | elektrolytisch poliert | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 21,94 € | | B0266.1512005X30 | elektrolytisch poliert | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 21,94 € | | B0266.1512005X40 | elektrolytisch poliert | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 22,76 € | | B0266.1512005X50 | elektrolytisch poliert | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 22,76 € | | B0266.1512006X20 | elektrolytisch poliert | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 21,94 € | | B0266.1512006X30 | elektrolytisch poliert | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 21,94 € | | B0266.1512006X40 | elektrolytisch poliert | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 22,76 € | | B0266.1512006X50 | elektrolytisch poliert | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 22,76 € | | B0266.2512008X25 | elektrolytisch poliert | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 29,77 € | | B0266.2512008X30 | elektrolytisch poliert | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 29,77 € | | B0266.2512008X40 | elektrolytisch poliert | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 30,66 € | | B0266.2512008X50 | elektrolytisch poliert | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 30,66 € | | B0266.2512010X25 | elektrolytisch poliert | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 29,77 € | | B0266.2512010X30 | elektrolytisch poliert | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 29,77 € | | B0266.2512010X40 | elektrolytisch poliert | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 30,66 € | | B0266.2512010X50 | elektrolytisch poliert | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 30,66 € | | B0266.9512303X10 | gestrahlt | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 | | | 15,77 € | | B0266.9512303X15 | gestrahlt | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 15,77 € | | B0266.9512303X30 | gestrahlt | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 15,77 € | | B0266.9512304X10 | gestrahlt | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 | | | 15,77 € | | B0266.9512304X15 | gestrahlt | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 15,77 € | | B0266.9512304X30 | gestrahlt | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 15,77 € | | B0266.0512304X15 | gestrahlt | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 15 | 1 | 2,5 | 100 | | | 16,80 € | | B0266.0512304X20 | gestrahlt | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 16,80 € | | B0266.0512304X30 | gestrahlt | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 16,80 € | | B0266.0512305X20 | gestrahlt | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 16,80 € | | B0266.0512305X30 | gestrahlt | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 16,80 € | | B0266.0512305X40 | gestrahlt | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 40 | 1 | 2,5 | 100 | | | 17,40 € | | B0266.0512305X50 | gestrahlt | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 50 | 1 | 2,5 | 100 | | | 17,40 € | | B0266.1512305X20 | gestrahlt | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 19,76 € | | B0266.1512305X30 | gestrahlt | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 19,76 € | | B0266.1512305X40 | gestrahlt | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 20,46 € | | B0266.1512305X50 | gestrahlt | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 20,46 € | | B0266.1512306X20 | gestrahlt | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 19,76 € | | B0266.1512306X30 | gestrahlt | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 19,76 € | | B0266.1512306X40 | gestrahlt | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 20,46 € | | B0266.1512306X50 | gestrahlt | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 20,46 € | | B0266.2512308X25 | gestrahlt | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 26,80 € | | B0266.2512308X30 | gestrahlt | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 26,80 € | | B0266.2512308X40 | gestrahlt | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 27,58 € | | B0266.2512308X50 | gestrahlt | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 27,58 € | | B0266.2512310X25 | gestrahlt | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 26,80 € | | B0266.2512310X30 | gestrahlt | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 26,80 € | | B0266.2512310X40 | gestrahlt | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 27,58 € | | B0266.2512310X50 | gestrahlt | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 27,58 € | |
