B0259Exzenterhebel Kunststoff einstellbar mit Außengewinde,... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Griffhebel und Druckscheibe aus Kunststoff PA 66 glasfaserverstärkt.
Achsbolzen Edelstahl 1.4305 (entspricht AISI 303).
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8 oder Edelstahl 1.4305 (entspricht AISI 303). Ausführung:Griffhebel schwarz oder verkehrsrot RAL3020. Druckscheibe schwarz. Achsbolzen blank. Stiftschraube und Scheibe blau passiviert oder Edelstahl blank.Hinweis:Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.

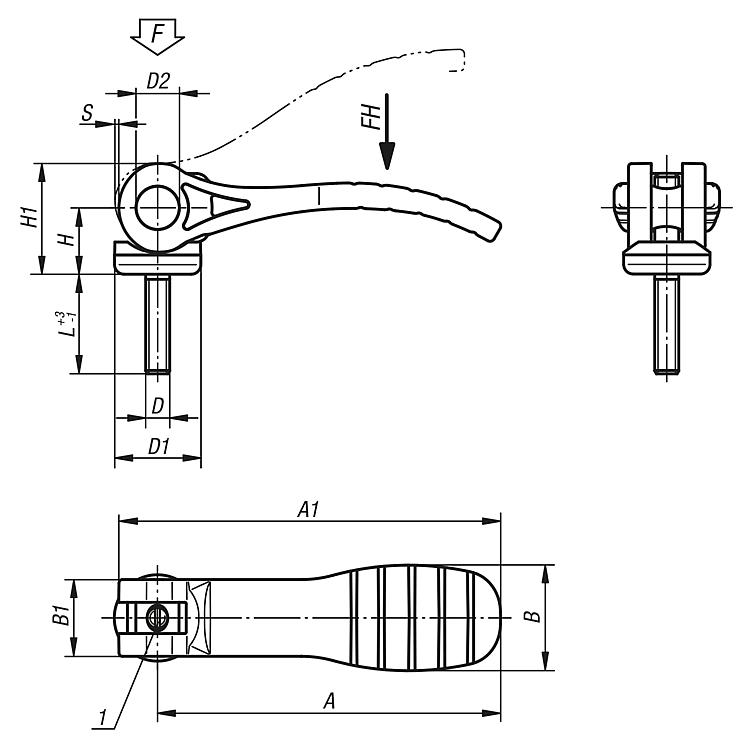

Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation), dies kann zu einer verminderten Spannkraft führen. Zeichnungshinweis:1) Stift zur Feinjustage des Spannhebels Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer | Material Komponente | Farbe Grundkörper | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Hub S | Spannkraft F kN | Handkraft FH N | CAD | Zub. | Preis | Bestellen |
---|
B0259.1521105X20 | Stahl | schwarz | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,25 € | | B0259.1521105X30 | Stahl | schwarz | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,25 € | | B0259.1521105X40 | Stahl | schwarz | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 6,68 € | | B0259.1521105X50 | Stahl | schwarz | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 6,68 € | | B0259.1521106X20 | Stahl | schwarz | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,25 € | | B0259.1521106X30 | Stahl | schwarz | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,25 € | | B0259.1521106X40 | Stahl | schwarz | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 6,68 € | | B0259.1521106X50 | Stahl | schwarz | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 6,68 € | | B0259.2521108X25 | Stahl | schwarz | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 7,34 € | | B0259.2521108X30 | Stahl | schwarz | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 7,34 € | | B0259.2521108X40 | Stahl | schwarz | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 7,64 € | | B0259.2521108X50 | Stahl | schwarz | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 7,64 € | | B0259.2521110X25 | Stahl | schwarz | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 7,34 € | | B0259.2521110X30 | Stahl | schwarz | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 7,34 € | | B0259.2521110X40 | Stahl | schwarz | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 7,64 € | | B0259.2521110X50 | Stahl | schwarz | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 7,64 € | | B0259.1531105X20 | Edelstahl | schwarz | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 9,38 € | | B0259.1531105X30 | Edelstahl | schwarz | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 9,38 € | | B0259.1531105X40 | Edelstahl | schwarz | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 10,05 € | | B0259.1531105X50 | Edelstahl | schwarz | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 10,05 € | | B0259.1531106X20 | Edelstahl | schwarz | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 9,38 € | | B0259.1531106X30 | Edelstahl | schwarz | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 9,38 € | | B0259.1531106X40 | Edelstahl | schwarz | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 10,05 € | | B0259.1531106X50 | Edelstahl | schwarz | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 10,05 € | | B0259.2531108X25 | Edelstahl | schwarz | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 11,00 € | | B0259.2531108X30 | Edelstahl | schwarz | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 11,00 € | | B0259.2531108X40 | Edelstahl | schwarz | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 11,77 € | | B0259.2531108X50 | Edelstahl | schwarz | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 11,77 € | | B0259.2531110X25 | Edelstahl | schwarz | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 11,00 € | | B0259.2531110X30 | Edelstahl | schwarz | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 11,00 € | | B0259.2531110X40 | Edelstahl | schwarz | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 11,77 € | | B0259.2531110X50 | Edelstahl | schwarz | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 11,77 € | | B0259.15218405X20 | Stahl | verkehrsrot RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,25 € | | B0259.15218405X30 | Stahl | verkehrsrot RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,25 € | | B0259.15218405X40 | Stahl | verkehrsrot RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 6,68 € | | B0259.15218405X50 | Stahl | verkehrsrot RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 6,68 € | | B0259.15218406X20 | Stahl | verkehrsrot RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 6,25 € | | B0259.15218406X30 | Stahl | verkehrsrot RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 6,25 € | | B0259.15218406X40 | Stahl | verkehrsrot RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 6,68 € | | B0259.15218406X50 | Stahl | verkehrsrot RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 6,68 € | | B0259.25218408X25 | Stahl | verkehrsrot RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 7,34 € | | B0259.25218408X30 | Stahl | verkehrsrot RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 7,34 € | | B0259.25218408X40 | Stahl | verkehrsrot RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 7,64 € | | B0259.25218408X50 | Stahl | verkehrsrot RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 7,64 € | | B0259.25218410X25 | Stahl | verkehrsrot RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 7,34 € | | B0259.25218410X30 | Stahl | verkehrsrot RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 7,34 € | | B0259.25218410X40 | Stahl | verkehrsrot RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 7,64 € | | B0259.25218410X50 | Stahl | verkehrsrot RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 7,64 € | | B0259.15318405X20 | Edelstahl | verkehrsrot RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 9,38 € | | B0259.15318405X30 | Edelstahl | verkehrsrot RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 9,38 € | | B0259.15318405X40 | Edelstahl | verkehrsrot RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 10,05 € | | B0259.15318405X50 | Edelstahl | verkehrsrot RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 10,05 € | | B0259.15318406X20 | Edelstahl | verkehrsrot RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 9,38 € | | B0259.15318406X30 | Edelstahl | verkehrsrot RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 9,38 € | | B0259.15318406X40 | Edelstahl | verkehrsrot RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 10,05 € | | B0259.15318406X50 | Edelstahl | verkehrsrot RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 10,05 € | | B0259.25318408X25 | Edelstahl | verkehrsrot RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 11,00 € | | B0259.25318408X30 | Edelstahl | verkehrsrot RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 11,00 € | | B0259.25318408X40 | Edelstahl | verkehrsrot RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 11,77 € | | B0259.25318408X50 | Edelstahl | verkehrsrot RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 11,77 € | | B0259.25318410X25 | Edelstahl | verkehrsrot RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 11,00 € | | B0259.25318410X30 | Edelstahl | verkehrsrot RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 11,00 € | | B0259.25318410X40 | Edelstahl | verkehrsrot RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 11,77 € | | B0259.25318410X50 | Edelstahl | verkehrsrot RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 11,77 € | |
