Gewindeeinsätze verstärkt
B0134

Gewindeeinsätze verstärkt

zurück

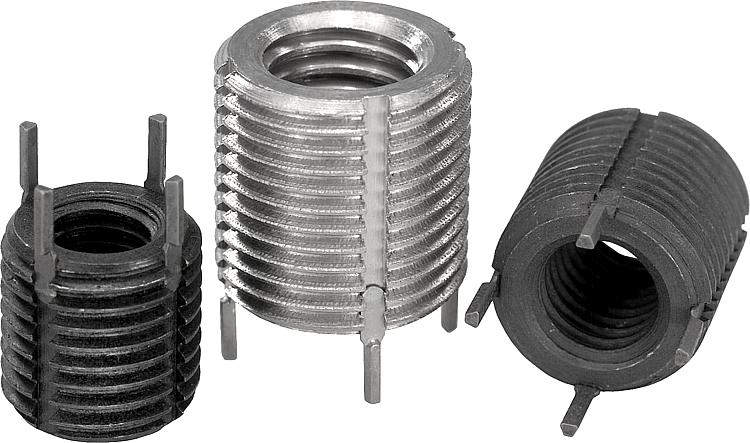

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gewindeeinsatz Stahl oder Edelstahl.Ausführung:passiviert.Hinweis:Gewindeeinsätze ermöglichen die Wiederverwendung bzw. Reparatur von beschädigten, ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich. Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile.
Einsätze mit Innengewinde größer als M6, werden mit vier anstelle von zwei Arretierkeilen geliefert.
Zul. Maßabweichungen:
Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel, d.h. 6H für Muttergewinde und 6g für Bolzengewinde. Restliche Maße ±0,25 mm.

Mit den Gewindeeinsätzen verstärkt bieten wir zusätzlich eine Ausführung mit stärkerem Querschnitt für Einsatzfälle mit erhöhter Belastung an.

Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze.
Vorteile:- Leichter und schneller Einbau.
- Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird.
- Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich.

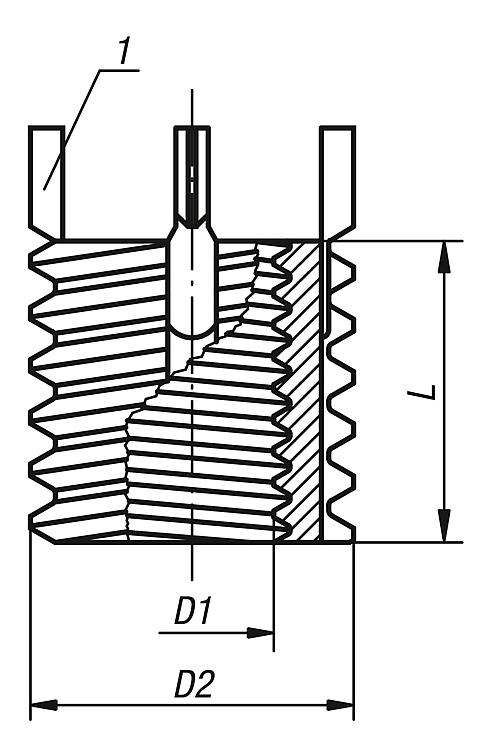

Zeichnungshinweis:
1) Arretierkeil
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0134 Gewindeeinsätze verstärkt 266 kB
 BLOHM_TH_003_Gewindeeinsaetze_DE 724 kB

Zeichnungen

Gewindeeinsätze verstärkt

Artikelauswahl/-filter

BestellnummerMaterial
Grundkörper
D1
Innengewinde
D2
Außengewinde
L
Länge
Einbau
Bohrer Ø
Einbau
Senk Ø
+0,25
Einbau
Gewinde-
bohrer
Einbau
Mindest-
Gewindetiefe
Ausbau
Bohrer
Ø
Ausbau
Bohrtiefe
Bestellnummer
Einbauwerkzeuge
CADZub.PreisBestellen
B0134.04StahlM4M886,98,3M89,55,54B0135.804 5,72 €
B0134.05StahlM5M10x1,25108,810,3M10x1,2512,57,54,8B0135.805 2,97 €
B0134.06StahlM6M12x1,251210,812,3M12x1,2514,59,54,8B0135.806 3,18 €
B0134.08StahlM8M14x1,51412,814,3M14x1,516,511,54,8B0135.808 3,53 €
B0134.08X1StahlM8x1M14x1,51412,814,3M14x1,516,511,54,8B0135.808 3,53 €
B0134.10StahlM10M16x1,51614,816,3M16x1,518,513,54,8B0135.810 4,40 €
B0134.10X125StahlM10x1,25M16x1,51614,816,3M16x1,518,513,54,8B0135.810 4,40 €
B0134.12StahlM12M18x1,51816,818,3M18x1,520,515,54,8B0135.812 5,64 €
B0134.12X125StahlM12x1,25M18x1,51816,818,3M18x1,520,515,54,8B0135.812 5,64 €
B0134.14StahlM14M20x1,52018,820,3M20x1,522,517,54,8B0135.814 6,99 €
B0134.14X15StahlM14x1,5M20x1,52018,820,3M20x1,522,517,54,8B0135.814 6,99 €
B0134.16StahlM16M22x1,52220,722,3M22x1,524,517,86,4B0135.816 8,13 €
B0134.16X15StahlM16x1,5M22x1,52220,722,3M22x1,524,517,86,4B0135.816 8,13 €
B0134.18X15StahlM18x1,5M24x1,52422,524,3M24x1,526,519,86,4B0135.818 11,99 €
B0134.20StahlM20M30x2302830,3M30x234,525,86,4B0135.820 14,08 €
B0134.20X15StahlM20x1,5M30x2302830,3M30x234,525,86,4B0135.820 14,08 €
B0134.22X15StahlM22x1,5M32x2323032,3M32x236,527,86,4B0135.822 17,98 €
B0134.24StahlM24M33x2333133,3M33x237,528,86,4B0135.824 25,54 €
B0134.24X2StahlM24x2M33x2333133,3M33x237,528,86,4B0135.824 25,54 €
B0134.104EdelstahlM4M886,98,3M89,55,54B0135.804 6,51 €
B0134.105EdelstahlM5M10x1,25108,810,3M10x1,2512,57,54,8B0135.805 5,98 €
B0134.106EdelstahlM6M12x1,251210,812,3M12x1,2514,59,54,8B0135.806 5,82 €
B0134.108EdelstahlM8M14x1,51412,814,3M14x1,516,511,54,8B0135.808 6,14 €
B0134.108X1EdelstahlM8x1M14x1,51412,814,3M14x1,516,511,54,8B0135.808 6,14 €
B0134.110EdelstahlM10M16x1,51614,816,3M16x1,518,513,54,8B0135.810 7,03 €
B0134.110X125EdelstahlM10x1,25M16x1,51614,816,3M16x1,518,513,54,8B0135.810 7,03 €
B0134.112EdelstahlM12M18x1,51816,818,3M18x1,520,515,54,8B0135.812 8,96 €
B0134.112X125EdelstahlM12x1,25M18x1,51816,818,3M18x1,520,515,54,8B0135.812 8,96 €
B0134.114EdelstahlM14M20x1,52018,820,3M20x1,522,517,54,8B0135.814 11,67 €
B0134.114X15EdelstahlM14x1,5M20x1,52018,820,3M20x1,522,517,54,8B0135.814 11,67 €
B0134.116EdelstahlM16M22x1,52220,722,3M22x1,524,517,86,4B0135.816 12,93 €
B0134.116X15EdelstahlM16x1,5M22x1,52220,722,3M22x1,524,517,86,4B0135.816 12,93 €
B0134.118X15EdelstahlM18x1,5M24x1,52422,524,3M24x1,526,519,86,4B0135.818 18,60 €
B0134.120EdelstahlM20M30x2302830,3M30x234,525,86,4B0135.820 23,01 €
B0134.120X15EdelstahlM20x1,5M30x2302830,3M30x234,525,86,4B0135.820 23,01 €
B0134.122X15EdelstahlM22x1,5M32x2323032,3M32x236,527,86,4B0135.822 39,57 €
B0134.124EdelstahlM24M33x2333133,3M33x237,528,86,4B0135.824 49,89 €
B0134.124X2EdelstahlM24x2M33x2333133,3M33x237,528,86,4B0135.824 49,89 €
