Füße mit Gewindezapfen DIN 6320 (Ausgabe 1971)
B0188

Füße mit Gewindezapfen DIN 6320 (Ausgabe 1971)

zurück

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern
BeschreibungWerkstoff:Vergütungsstahl 1.1172.Ausführung:brüniert.Hinweis:Auflagebolzen B0179 und B0180 können ebenfalls als Füße verwendet werden.Zeichnungshinweis:

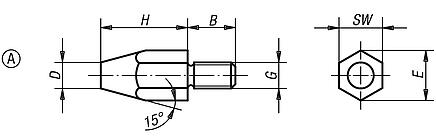

Form A: mit glatter Auflagefläche

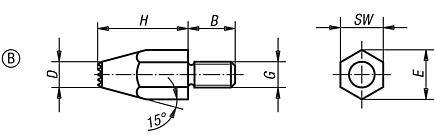

Form B: mit Hartmetallspitzen
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0188 Füße mit Gewindezapfen DIN 6320 (Ausgabe 1971) 182 kB

Zeichnungen (Gesamtübersicht)

Füße mit Gewindezapfen DIN 6320 (Ausgabe 1971)

Füße mit Gewindezapfen, Form A mit glatter Auflagefläche

mehr Info

Zeichnungen

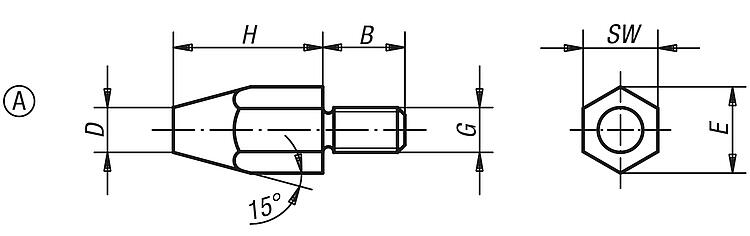

Füße mit Gewindezapfen, Form A mit glatter Auflagefläche

Artikelauswahl/-filter

BestellnummerFormD

GHBESWCADZub.PreisBestellen
B0188.06A8M6101111,510 1,19 €
B0188.061A6M6201111,510 1,28 €
B0188.08A10M815131513 1,38 €
B0188.081A9M830131513 1,79 €
B0188.10A13M10201619,617 2,24 €
B0188.101A13M10401619,617 2,82 €
B0188.12A15M12252021,919 2,90 €
B0188.121A15M12502021,919 3,72 €

Füße mit Gewindezapfen, Form B mit Hartmetallspitzen

mehr Info

Zeichnungen

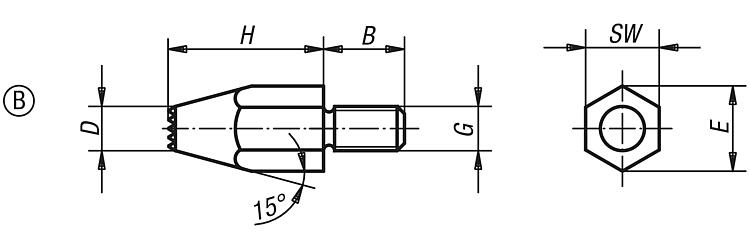

Füße mit Gewindezapfen, Form B mit Hartmetallspitzen

Artikelauswahl/-filter

BestellnummerFormD

GHBESWCADZub.PreisBestellen
B0188.083B11,5M815131513 12,27 €
B0188.123B15M12252021,919 23,87 €
