Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe und Kontermutter
B0204

Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe und...

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungAusführung:Normalausführung galvanisch verzinkt, blau passiviert.
Edelstahlausführung blank.
Hinweis:Die Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe und Kontermutter finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Durch diese kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Dabei dient die Kontermutter zur Sicherung einer vorgegebenen Einstellung.
Die statische Zusatzbelastung F1 steht nach Abzug der Vorspannkraft (Schraube 8.8, µ m = 0,125) von der Gesamtbelastung F zur Verfügung.
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0204 Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe und Kontermutter 287 kB

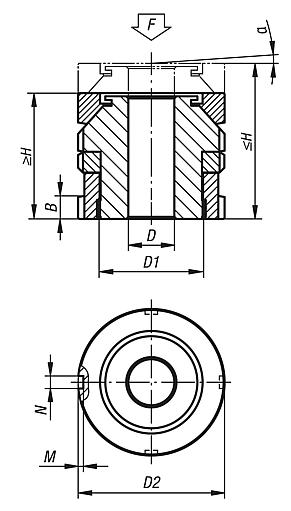

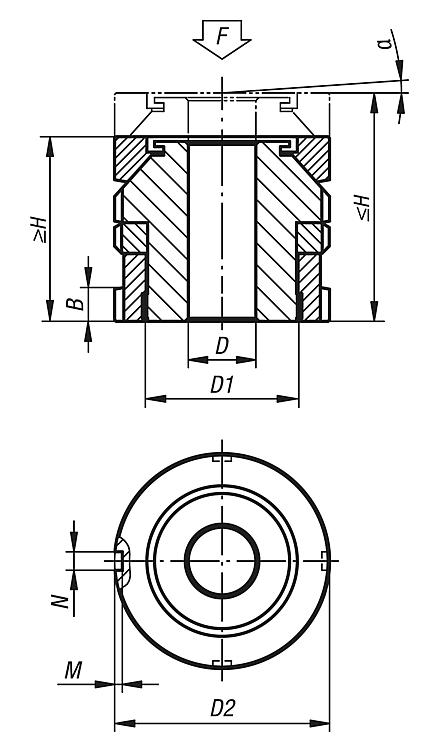

Zeichnungen

Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe und Kontermutter

Artikelauswahl/-filter

BestellnummerMaterial
Grundkörper
Dfür
Schraube
D1

D2H
min.
H
max.
ΔHNMαF
kN
F1
kN
CADZub.PreisBestellen
B0204.0406Vergütungsstahl6,6M6M15x12527314424036  57,08 €
B0204.0506Vergütungsstahl6,6M6M20x13232375426555,7  58,49 €
B0204.0508Vergütungsstahl9M8M20x13232375426548  58,49 €
B0204.0510Vergütungsstahl11M10M20x13232375426537,9  58,49 €
B0204.0710Vergütungsstahl11M10M30x1,545414875212092,9  64,26 €
B0204.0712Vergütungsstahl13,5M12M30x1,545414875212080,4  64,26 €
B0204.0716Vergütungsstahl17,5M16M30x1,545414875212045,5  64,26 €
B0204.0916Vergütungsstahl17,5M16M40x1,5585362962,5210136  87,99 €
B0204.0920Vergütungsstahl22M20M40x1,5585362962,521090  87,99 €
B0204.0924Vergütungsstahl26M24M40x1,5585362962,521037  87,99 €
B0204.1020Vergütungsstahl22M20M50x1,57061711062,5330210  115,81 €
B0204.1024Vergütungsstahl26M24M50x1,57061711062,5330157  115,81 €
B0204.1030Vergütungsstahl33M30M50x1,57061711062,533053  115,81 €
B0204.1224Vergütungsstahl26M24M60x28067791273495322 141,01 €
B0204.1230Vergütungsstahl33M30M60x28067791273495218 141,01 €
B0204.04061Edelstahl6,6M6M15x125273144227,124,14  78,55 €
B0204.05061Edelstahl6,6M6M20x132323754243,436,56  81,33 €
B0204.05081Edelstahl9M8M20x132323754243,430,86  81,33 €
B0204.05101Edelstahl11M10M20x132323754243,423,41  81,33 €
B0204.07101Edelstahl11M10M30x1,54541487528464,01  88,49 €
B0204.07121Edelstahl13,5M12M30x1,54541487528454,82  88,49 €
B0204.07161Edelstahl17,5M16M30x1,54541487528428,9  88,49 €
B0204.09161Edelstahl17,5M16M40x1,5585362962,514892,9  139,12 €
B0204.09201Edelstahl22M20M40x1,5585362962,514859,08  139,12 €
B0204.09241Edelstahl26M24M40x1,5585362962,514820,3  139,12 €
B0204.10201Edelstahl22M20M50x1,57061711062,5225136,08  206,94 €
B0204.10241Edelstahl26M24M50x1,57061711062,522597,3  206,94 €
B0204.10301Edelstahl33M30M50x1,57061711062,522520,6  206,94 €
B0204.12241Edelstahl26M24M60x28067791273323195,3 234,54 €
B0204.12301Edelstahl33M30M60x28067791273323118,6 234,54 €
