B0147

Pendelauflagen Neigungswinkel 12°

zurück

Produkte
- Produktübersicht
  - Positionierelemente, Anschlagelemente, Auflageelemente
    - Pendelauflagen
      - Pendelauflagen Neigungswinkel 12°

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Körper Vergütungsstahl, Kugel Wälzlagerstahl 1.3505.Ausführung:Körper vergütet, Kugel gehärtet (50 - 55 HRC).Hinweis:Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau. Sie können auch in vorhandene Spannelemente eingebaut werden, siehe z.B. Spannelement "arness".

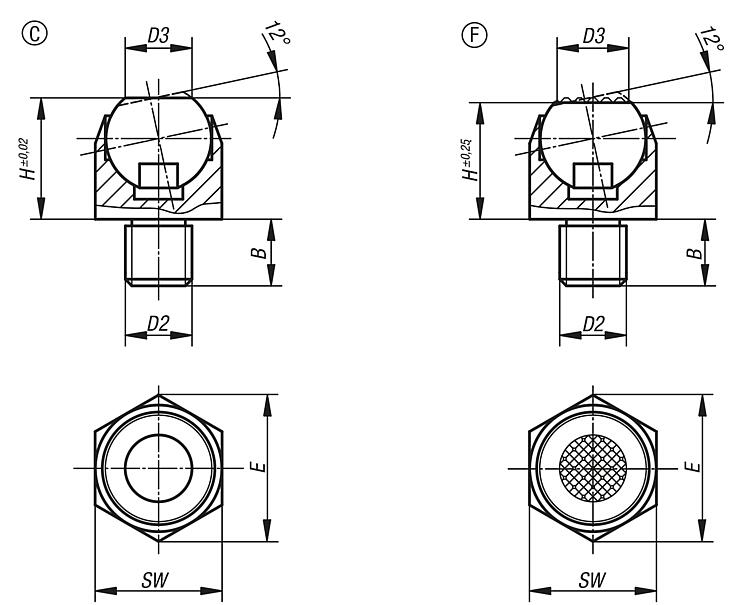

Kugel gegen Verdrehen gesichert.Zeichnungshinweis:

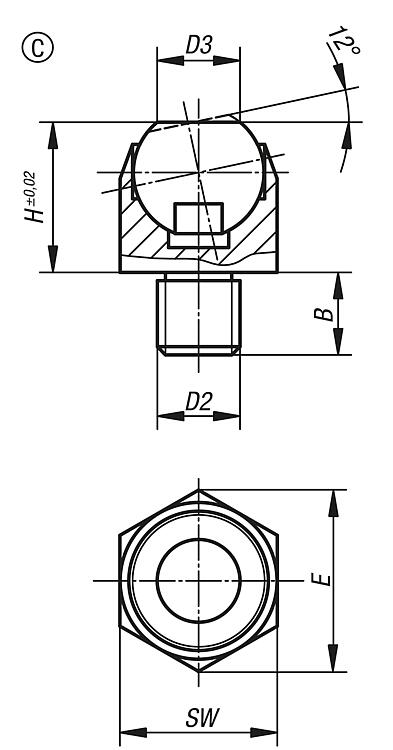

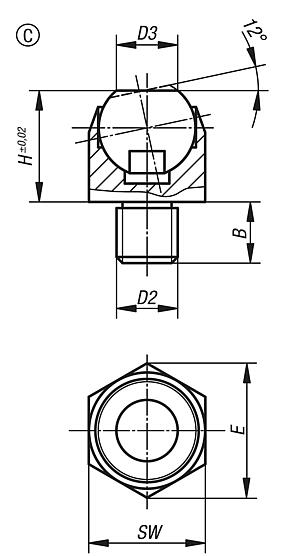

Form C: mit Außengewinde, Kugel abgeflacht, plan

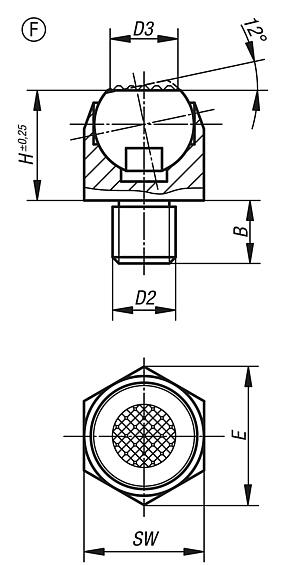

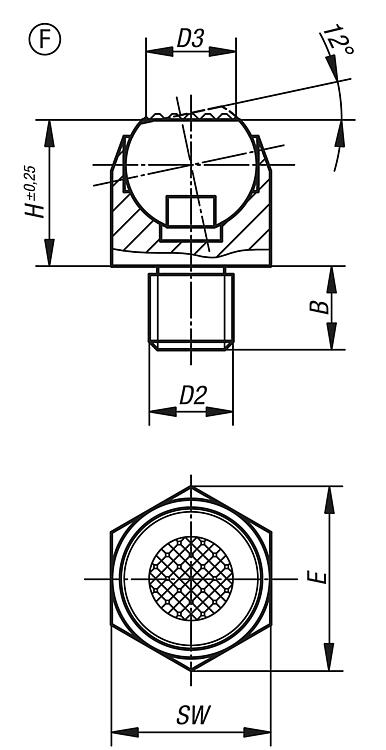

Form F: mit Außengewinde, Kugel abgeflacht, mit Riffelung

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0147 Pendelauflagen Neigungswinkel 12°

205 kB

Zeichnungen (Gesamtübersicht)
