B0148Pendelauflagen Neigungswinkel 14° und 20° |
zurück |
|
|
BeschreibungWerkstoff:Körper Stahl.
Kugel rost- und säurebeständiger Stahl.
Form M mit Hartmetalleinsatz.Ausführung:Körper brüniert, Kugel blank.Hinweis:Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Patent angemeldet.
In das Gewinde D2 können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Pendelauflage mit Außengewinde.
Kugel gegen Verdrehen gesichert.Vorteile:- Die Pendelauflage ist schwenkbar.
- Aufnahme großer Belastungskräfte.
- Der eingebaute O-Ring hält Schmutz und Fremdteilchen zurück. Somit ist eine sichere Funktion gewährleistet. DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

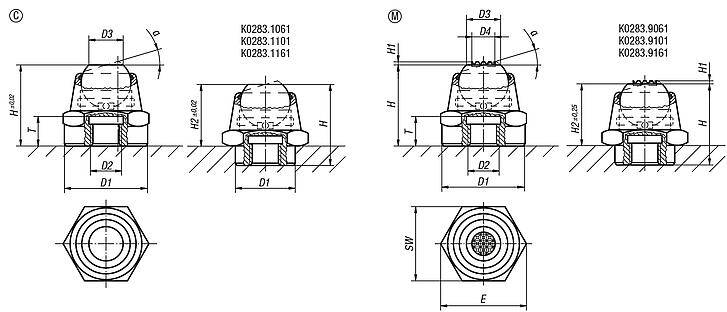

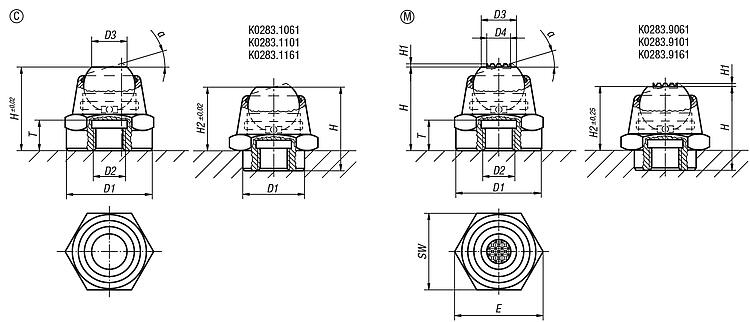

Zeichnungen (Gesamtübersicht) |

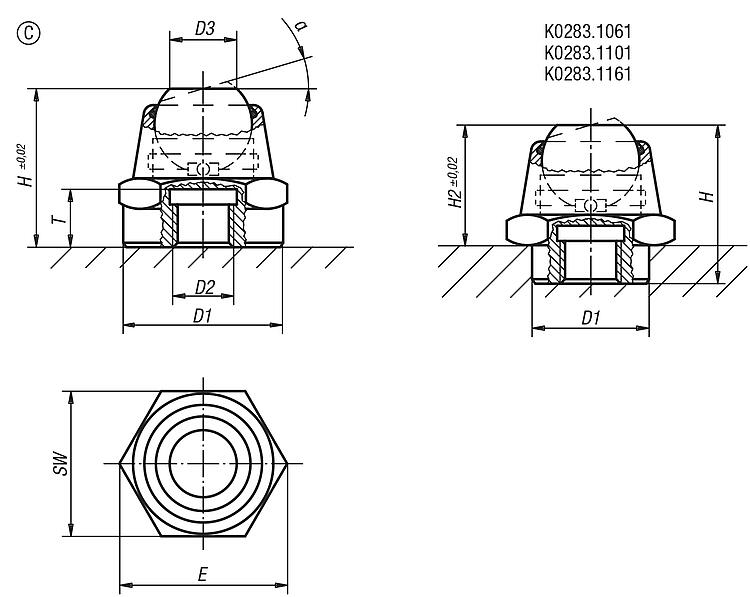

Pendelauflagen, Neigungswinkel 14° und 20°, Form C, Kugel abgeflacht, plan |
mehr Info |
| Bestellnummer | Form | α | D1 | D2 | D3 | H | H2 | T | E | SW | Kugel-Ø | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0148.1061 | C | 14° | 12 | M6 | 7 | 17,5 | 12,5 | 6 | 19,6 | 17 | 10 | 14 |  | | 51,48 € | | | B0148.106 | C | 14° | 16 | M6 | 7 | 17,5 | - | 6 | 19,6 | 17 | 10 | 14 | | | 51,57 € | | | B0148.108 | C | 20° | 22 | M8 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 51,57 € | | | B0148.1101 | C | 20° | 18 | M10 | 11 | 26 | 20 | 9 | 27,7 | 24 | 16 | 34 | | | 68,22 € | | | B0148.110 | C | 20° | 22 | M10 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 68,28 € | | | B0148.112 | C | 20° | 22 | M12 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 68,28 € | | | B0148.1161 | C | 20° | 26 | M16 | 18 | 40 | 30 | 15 | 41,6 | 36 | 25 | 90 | | | 94,16 € | | | B0148.116 | C | 20° | 34 | M16 | 18 | 40 | - | 15 | 41,6 | 36 | 25 | 90 | | | 93,88 € | | | B0148.120 | C | 20° | 34 | M20 | 18 | 40 | - | 15 | 41,6 | 36 | 25 | 90 | | | 93,88 € | |
|

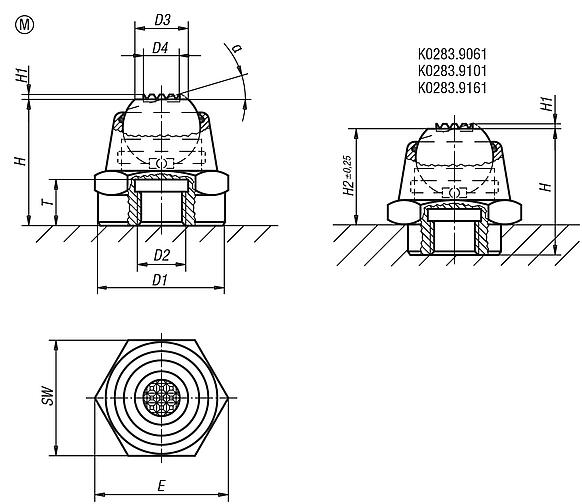

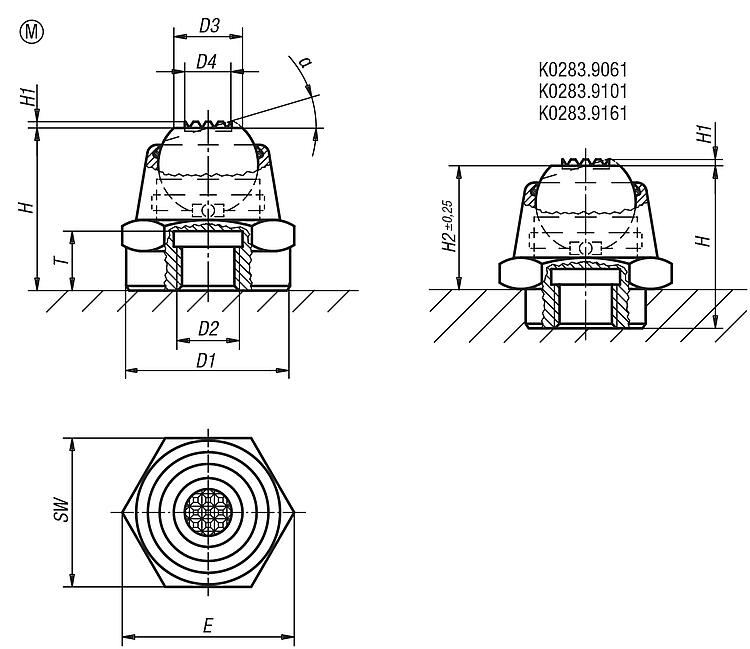

Pendelauflagen, Neigungswinkel 14° und 20°, Form M, Kugel abgeflacht, mit Riffelung aus Hartmetall |
mehr Info |
| Bestellnummer | Form | α | D1 | D2 | D3 | D4 | H | H1 | H2 | E | T | Kugel-Ø | SW | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0148.9061 | M | 14° | 12 | M6 | 7 | 6,35 | 17,5 | 0,6 | 12,5 | 19,6 | 6 | 10 | 17 | 14 | | | 69,83 € | | | B0148.906 | M | 14° | 16 | M6 | 7 | 6,35 | 17,5 | 0,6 | - | 19,6 | 6 | 10 | 17 | 14 | | | 69,71 € | | | B0148.908 | M | 20° | 22 | M8 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 69,71 € | | | B0148.9101 | M | 20° | 18 | M10 | 11 | 7,5 | 26 | 0,8 | 20 | 27,7 | 9 | 16 | 24 | 34 | | | 90,06 € | | | B0148.910 | M | 20° | 22 | M10 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 89,66 € | | | B0148.912 | M | 20° | 22 | M12 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 89,66 € | | | B0148.9161 | M | 20° | 26 | M16 | 18 | 12,7 | 40 | 0,9 | 30 | 41,6 | 15 | 25 | 36 | 90 | | | 116,27 € | | | B0148.916 | M | 20° | 34 | M16 | 18 | 12,7 | 40 | 0,9 | - | 41,6 | 15 | 25 | 36 | 90 | | | 116,24 € | | | B0148.920 | M | 20° | 34 | M20 | 18 | 12,7 | 40 | 0,9 | - | 41,6 | 15 | 25 | 36 | 90 | | | 116,24 € | |
|
