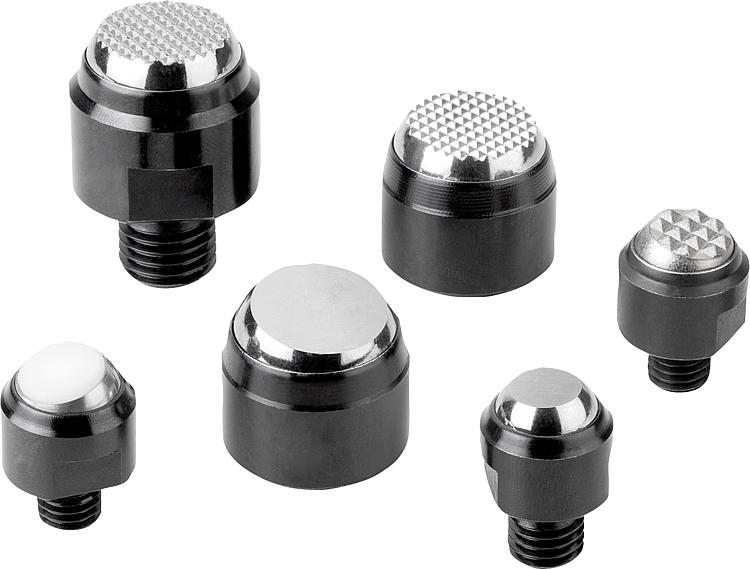

BeschreibungWerkstoff:Körper Vergütungsstahl,
Kugel Wälzlagerstahl 1.2067.
Form D: Kugel mit Einsatz aus POM.
Form H: Kugel mit Einsatz aus POM.
Form K: Kugel mit Einsatz aus Hartmetall.
Form M: Kugel Hartmetall.Ausführung:Körper vergütet und phosphatiert.
Kugel gehärtet.

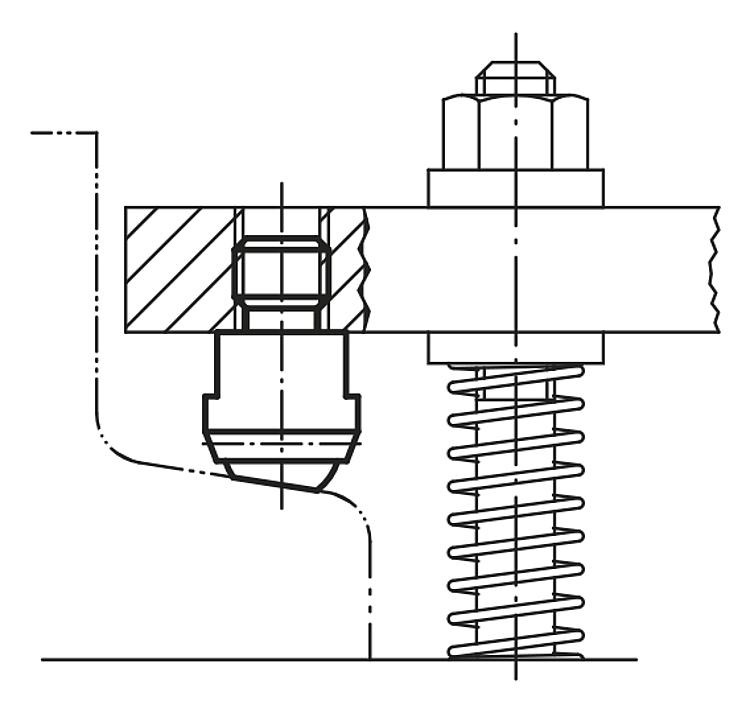

Form M Kugel vernickelt.Hinweis:Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau.
Kugel gegen Verdrehen gesichert.

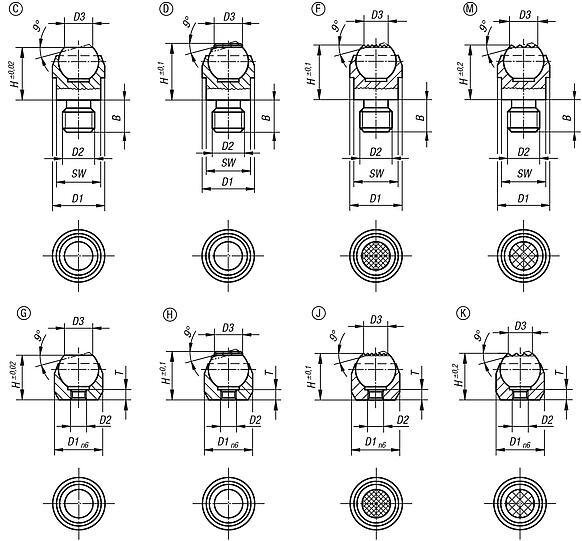

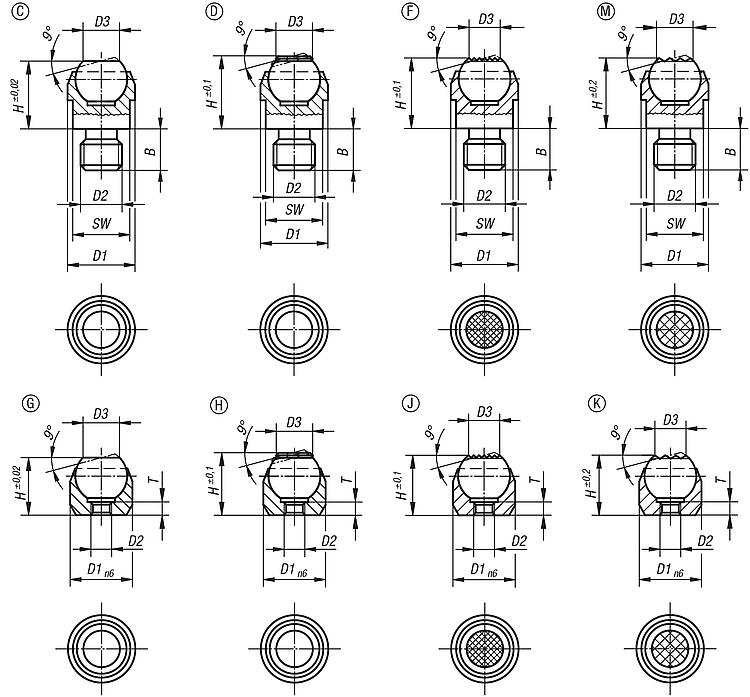

* Gilt nur, wenn die Mindest-Bohrungstiefe eingehalten ist.Zeichnungshinweis:Form C: mit Außengewinde, Kugel abgeflacht, plan
Form D: mit Außengewinde, Kugel abgeflacht, mit Einsatz aus POM
Form F: mit Außengewinde, Kugel abgeflacht, mit Riffelung

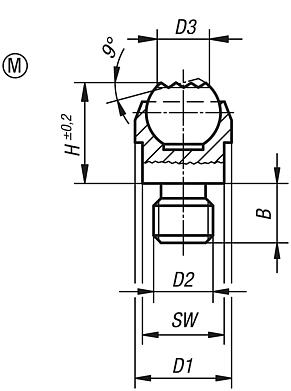

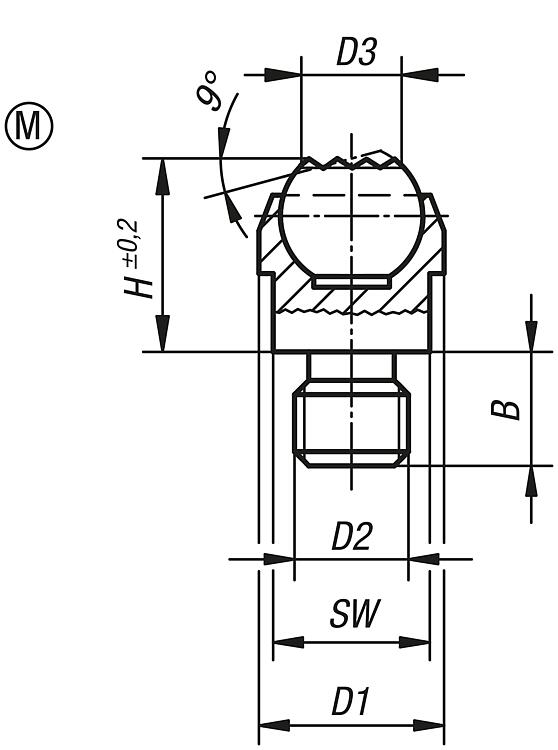

Form M: mit Außengewinde, Kugel abgeflacht, mit Einsatz aus Hartmetall
Form G: mit Passungsaufnahme, Kugel abgeflacht, plan
Form H: mit Passungsaufnahme, Kugel abgeflacht, Einsatz aus POM
Form J: mit Passungsaufnahme, Kugel abgeflacht, mit Riffelung
Form K: mit Passungsaufnahme, Kugel abgeflacht, mit Einsatz aus Hartmetall DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |

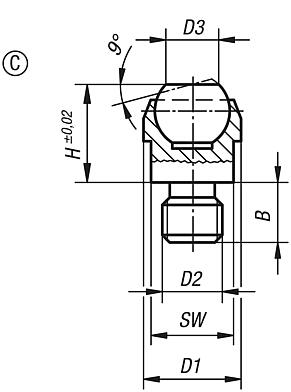

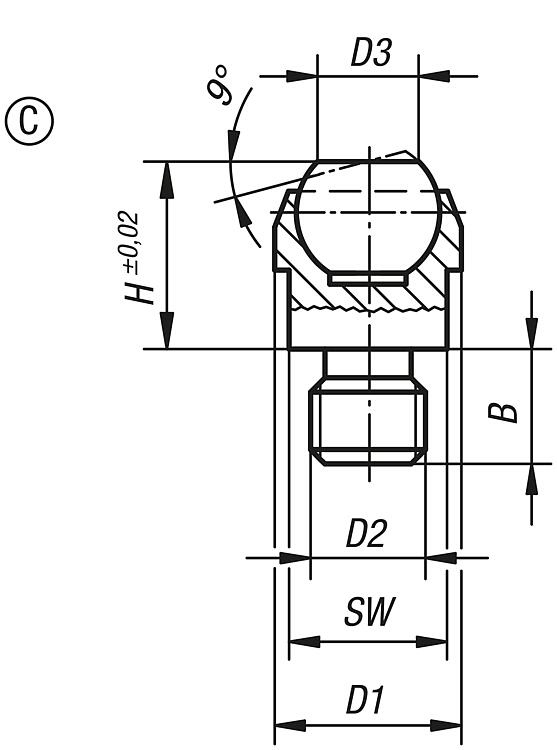

Pendelauflagen, Form C, mit Außengewinde, Kugel abgeflacht, plan |
mehr Info |
Bestellnummer
| Form | B | D1 | D2 | D3 | H | Kugel-Ø | SW | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0146.108 | C | 8 | 13 | M8 | 7,2 | 13 | 10 | 11 | 10 |  | | 22,80 € | | | B0146.110 | C | 10 | 20 | M10 | 10,5 | 18 | 16 | 17 | 25 | | | 32,52 € | | | B0146.112 | C | 12 | 20 | M12 | 10,5 | 18 | 16 | 17 | 25 | | | 32,52 € | | | B0146.116 | C | 16 | 30 | M16 | 20 | 27 | 25 | 27 | 90 | | | 40,54 € | | | B0146.120 | C | 20 | 50 | M20 | 34,5 | 35 | 40 | 41 | 165 | | | 143,56 € | |
|

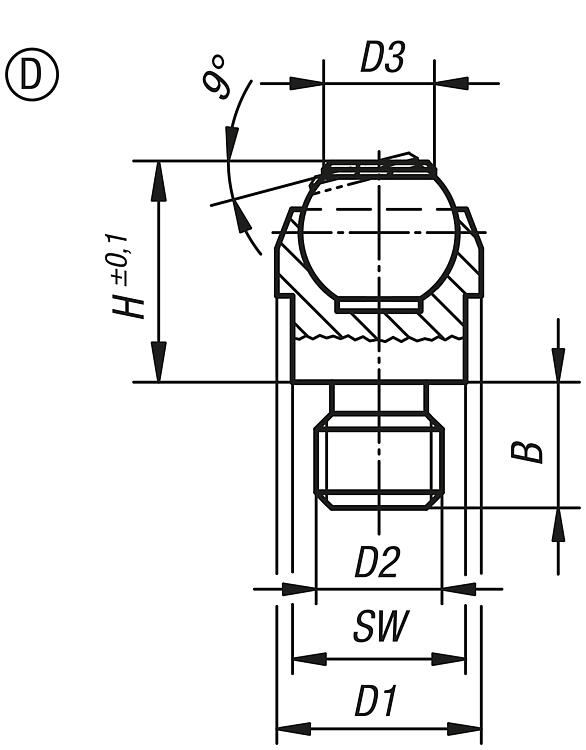

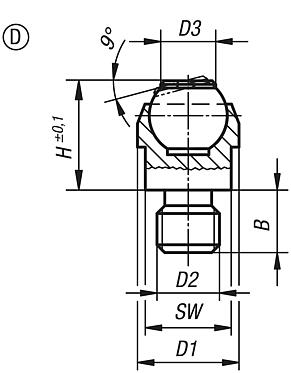

Pendelauflagen, Form D, mit Außengewinde, Kugel abgeflacht, mit Einsatz aus POM |
mehr Info |
Bestellnummer
| Form | B | D1 | D2 | D3 | H | Kugel-Ø | SW | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0146.208 | D | 8 | 13 | M8 | 7,9 | 13 | 10 | 11 | 10 | | | 31,66 € | | | B0146.210 | D | 10 | 20 | M10 | 12,7 | 18 | 16 | 17 | 25 | | | 40,37 € | | | B0146.212 | D | 12 | 20 | M12 | 12,7 | 18 | 16 | 17 | 25 | | | 40,53 € | |
|

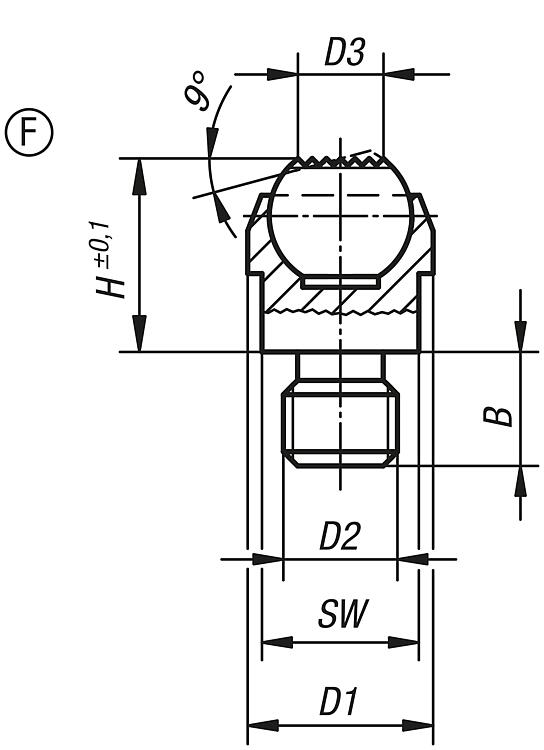

Pendelauflagen, Form F, mit Außengewinde, Kugel abgeflacht, mit Riffelung |
mehr Info |
| Bestellnummer | Form | B | D1 | D2 | D3 | H | Kugel-Ø | SW | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0146.308 | F | 8 | 13 | M8 | 7,2 | 13 | 10 | 11 | 10 | | | 29,53 € | | | B0146.310 | F | 10 | 20 | M10 | 10,5 | 18 | 16 | 17 | 25 | | | 41,13 € | | | B0146.312 | F | 12 | 20 | M12 | 10,5 | 18 | 16 | 17 | 25 | | | 41,13 € | | | B0146.316 | F | 16 | 30 | M16 | 20 | 27 | 25 | 27 | 90 | | | 50,54 € | | | B0146.320 | F | 20 | 50 | M20 | 34,5 | 35 | 40 | 41 | 165 | | | 159,50 € | |
|
|

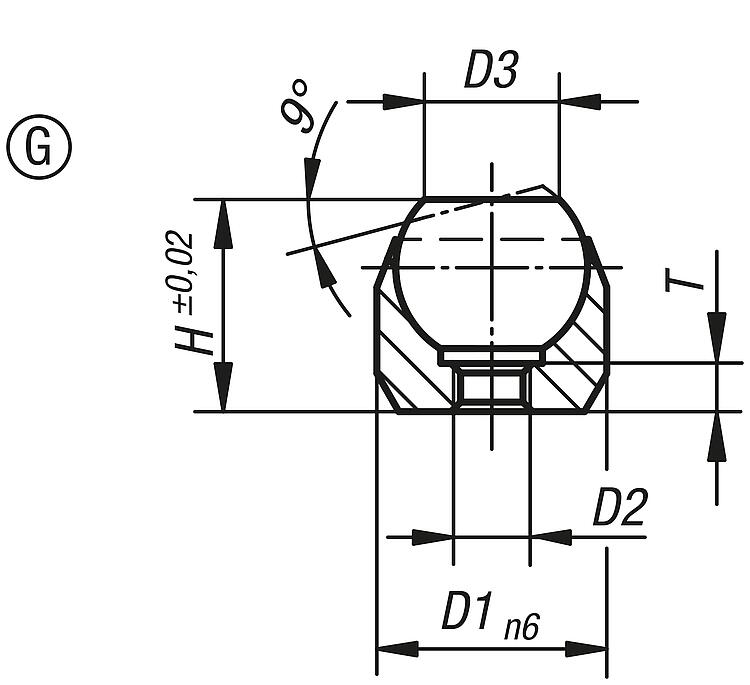

Pendelauflagen, Form G, mit Passungsaufnahme, Kugel abgeflacht, plan |
mehr Info |
| Bestellnummer | Form | D1 | D2 | D3 | H | T | Kugel-Ø | Aufnahme-
bohrung | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0146.403 | G | 12 | M3 | 7,2 | 11 | 3,5 | 10 | ø 12 H7X6 min. | 10* | | | 21,61 € | | | B0146.404 | G | 18 | M4 | 10,5 | 17 | 4,4 | 16 | ø 18 H7X8 min. | 25* | | | 29,98 € | | | B0146.405 | G | 28 | M5 | 20 | 25 | 6,3 | 25 | ø 28 H7X13 min. | 90* | | | 38,18 € | |
|

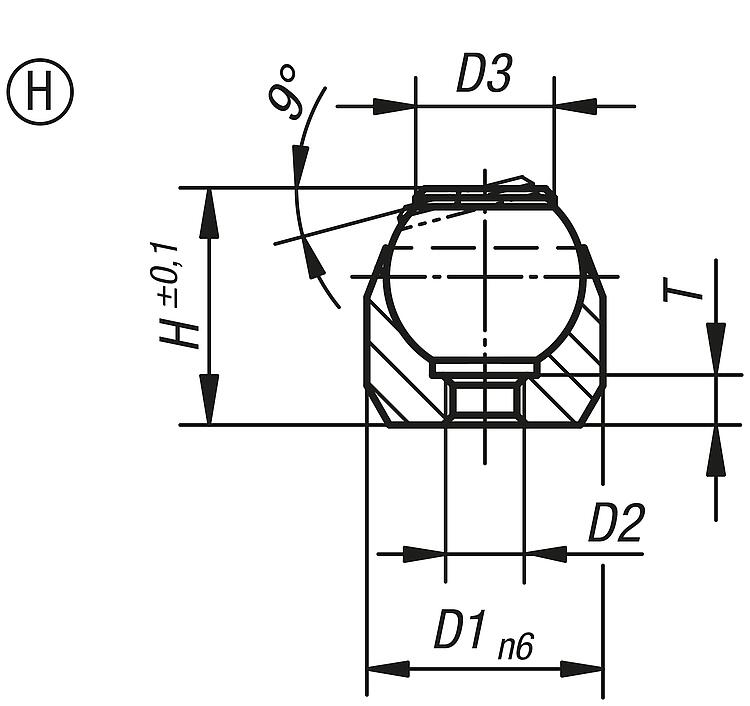

Pendelauflagen, Form H, mit Passungsaufnahme, Kugel abgeflacht, mit Einsatz aus POM |
mehr Info |
| Bestellnummer | Form | D1 | D2 | D3 | H | T | Kugel-Ø | Aufnahme-
bohrung | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0146.503 | H | 12 | M3 | 7,9 | 11 | 3 | 10 | ø 12 H7X6 min. | 10* | | | 29,98 € | | | B0146.504 | H | 18 | M4 | 12,7 | 17 | 4 | 16 | ø 18 H7X8 min. | 25* | | | 39,80 € | | | B0146.505 | H | 28 | M5 | 19,05 | 25 | 6 | 25 | ø 28 H7X13 min. | 90* | | | 51,13 € | |
|

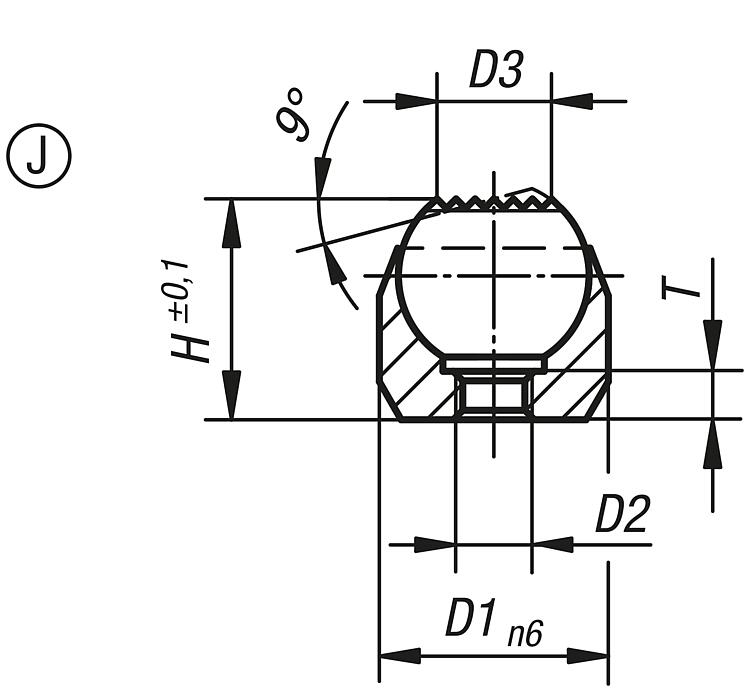

Pendelauflagen, Form J, mit Passungsaufnahme, Kugel abgeflacht, mit Riffelung |
mehr Info |
| Bestellnummer | Form | D1 | D2 | D3 | H | T | Kugel-Ø | Aufnahme-
bohrung | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0146.603 | J | 12 | M3 | 7,2 | 11 | 3,5 | 10 | ø 12 H7X6 min. | 10* | | | 28,34 € | | | B0146.604 | J | 18 | M4 | 10,5 | 17 | 4,4 | 16 | ø 18 H7X8 min. | 25* | | | 38,60 € | | | B0146.605 | J | 28 | M5 | 20 | 25 | 6,3 | 25 | ø 28 H7X13 min. | 90* | | | 48,43 € | |
|

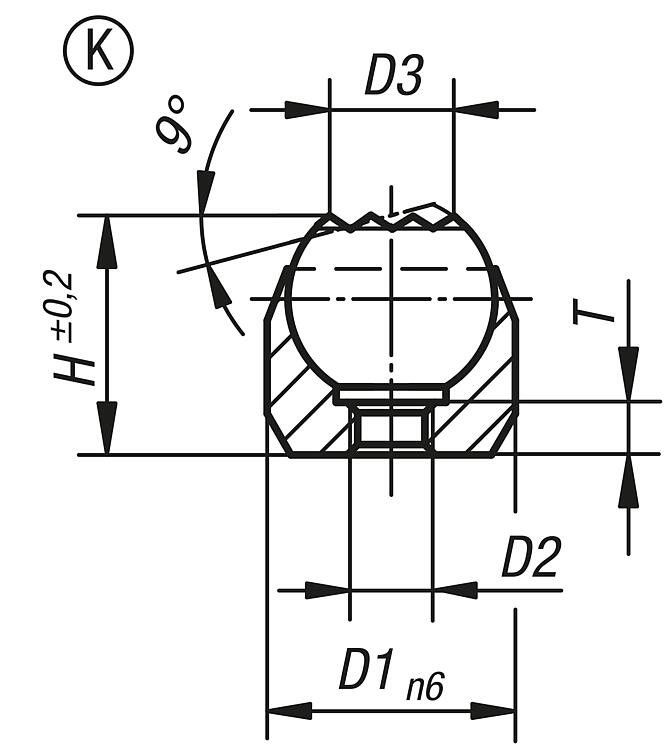

Pendelauflagen, Form K, mit Passungsaufnahme,Kugel abgeflacht, mit Einsatz aus Hartmetall |
mehr Info |
| Bestellnummer | Form | D1 | D2 | D3 | H | T | Kugel-Ø | Aufnahme-
bohrung | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0146.803 | K | 12 | M3 | 7,9 | 11 | 3 | 10 | ø 12 H7X6 min. | 10* | | | 44,26 € | | | B0146.805 | K | 28 | M5 | 19,05 | 25 | 6 | 25 | ø 28 H7X13 min. | 90* | | | 61,67 € | | | B0146.804 | K | 18 | M4 | 12,7 | 17 | 4 | 16 | ø 18 H7X8 min. | 25* | | | 55,02 € | |
|
