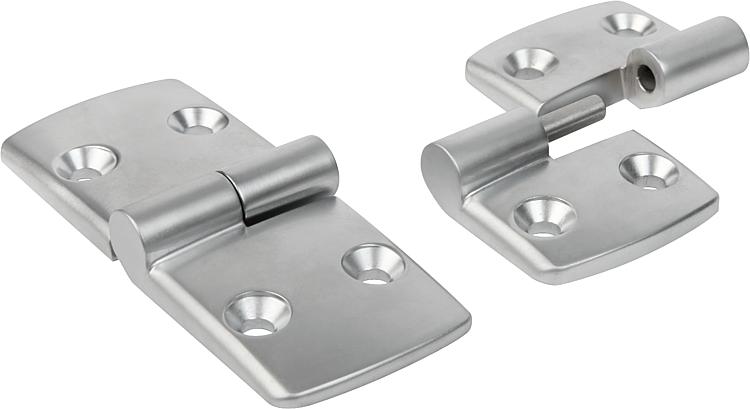

Scharniere aus Aluminium, aushängbar, rechts
B0350

Scharniere aus Aluminium, aushängbar, rechts

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Aluminiumdruckguss.
Achse Edelstahl.
Ausführung:Scharnier matt vernickelt und chromatiert.
Achse blank.
Hinweis:Scharniere für Flächenelemente und Aluminiumprofile.
Scharnier kann mit Kunststoffkappe auf Tragbolzen ausgestattet sein.

Bei den angegebenen Belastungswerten der Scharniere handelt es sich um unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar.

Die Belastungswerte werden unter Laborbedingungen ermittelt. Ob das Scharnier für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln.

Unterschiedlichste Werkstoffe, an denen die Scharniere befestigt werden und Arten der Befestigung, Witterungsbedingungen sowie Verschleiß können die ermittelten Werte beeinflussen.
Auf Anfrage:Scharniere mit Führungsnasen (Nut 5, 6, 8, 10, 12 und 14) für Aluminiumprofile.
Kombinationen unterschiedlicher Flügellängen.
Besonderheiten:
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0350 Scharniere aus Aluminium, aushängbar, rechts 179 kB
 BLOHM_TH_009_Scharniere_DE 365 kB

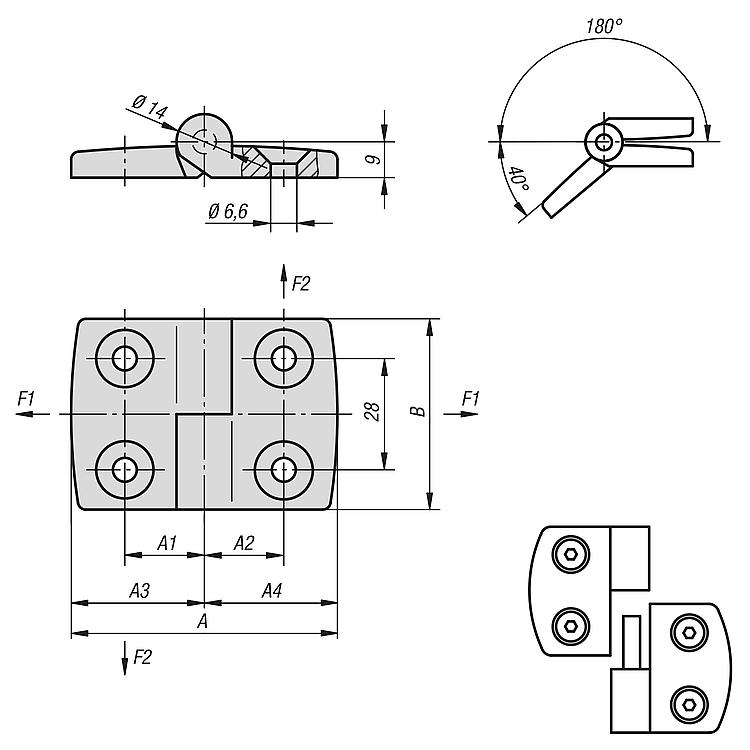

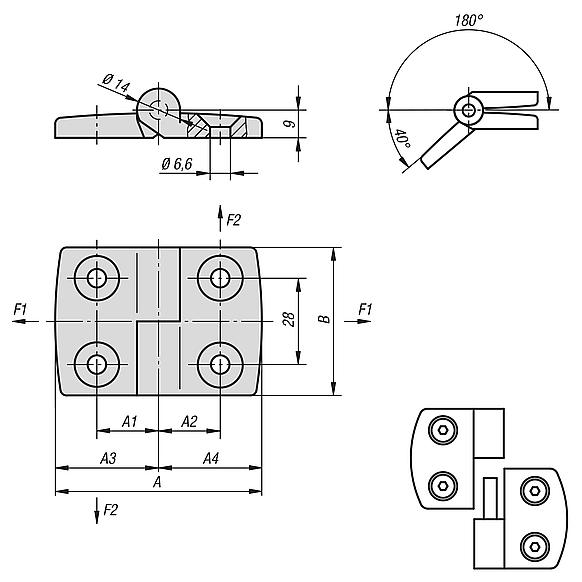

Zeichnungen

Scharniere aus Aluminium, aushängbar, rechts

Artikelauswahl/-filter

Bestellnummer

AA1A2A3A4BF1
N
F2
N
CADZub.PreisBestellen
B0350.2251515521515262648410250 13,02 €
B0350.23018185917,517,529,529,548450280 13,20 €
B0350.2352020722020363648500250 13,40 €
B0350.24023237722,522,538,538,548550200 13,59 €
B0350.245252587252543,543,548550200 13,79 €
B0350.25028289727,527,548,548,548550175 13,99 €
B0350.260333311532,532,557,557,548575150 14,19 €
