B0392Schnellspanner vertikal mit waagrechtem Fuß und verstellbarer... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Edelstahl.
Griffelement Polyamid.Ausführung:blank.

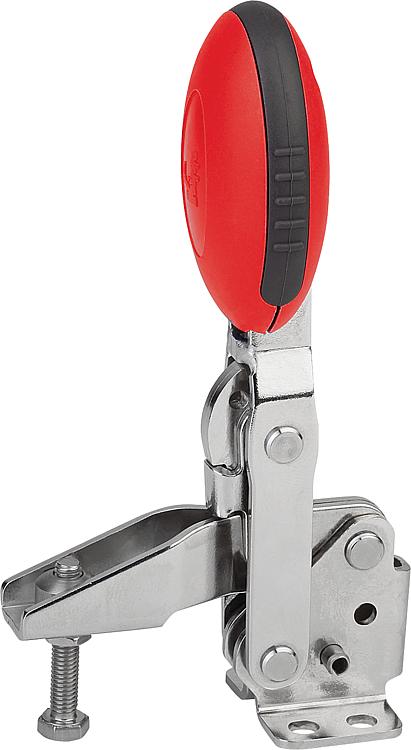

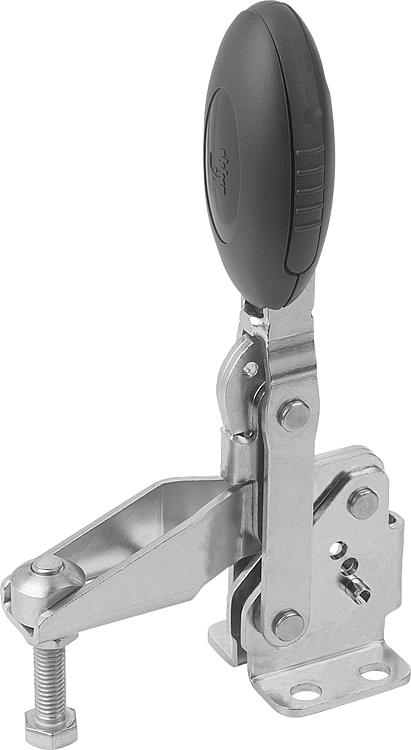

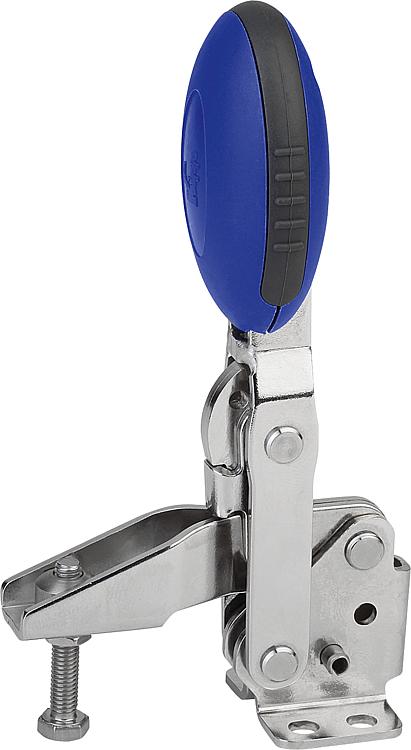

Griffelement blau, schwarz oder rot.Hinweis:Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.Auf Anfrage:weitere Grifffarben.Zubehör:B0400
B0158
B0160
B0162

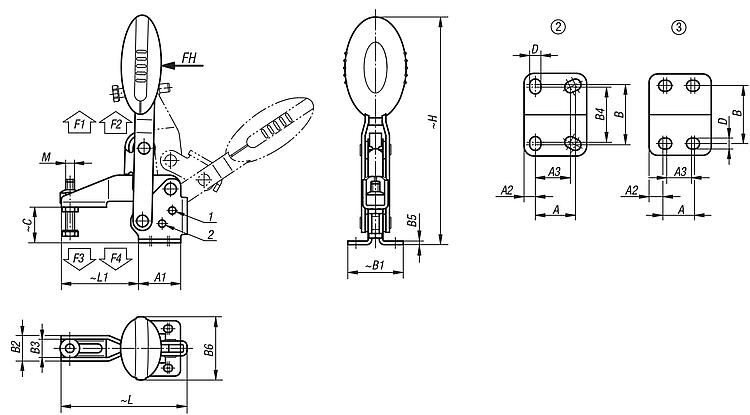

B0166Zeichnungshinweis:1) Anschlagstift Position 1
2) Anschlagstift Position 2 DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Farbe
Komponente | Öffnungswinkel
Haltearm
Position 1 | Öffnungswinkel
Haltearm
Position 2 | Öffnungswinkel
Haltearm
ohne Anschlag | Öffnungswinkel
Griff
Position 1 | Öffnungswinkel
Griff
Position 2 | Öffnungswinkel
Griff
ohne Anschlag | Handkraft
FH
N | Haltekraft
F1
N | Haltekraft
F2
N | Spannkraft
F3
N | Spannkraft
F4
N | CAD | Zub. | Preis | Bestellen |
|---|
| B0392.105001 | ultramarinblau RAL 5002 | 100° | - | 147° | 64° | - | 83° | 100 | 750 | 1050 | 620 | 750 |  |  | 25,49 € | | | B0392.106001 | ultramarinblau RAL 5002 | 56° | 83° | 152° | 46° | 56° | 83° | 160 | 1350 | 1650 | 920 | 1050 | | | 37,86 € | | | B0392.108001 | ultramarinblau RAL 5002 | 13° | 93° | 158° | 26° | 61° | 86° | 190 | 2000 | 2800 | 940 | 1350 | | | 52,92 € | | | B0392.105000 | schwarzgrau RAL 7021 | 100° | - | 147° | 64° | - | 83° | 100 | 750 | 1050 | 620 | 750 | | | 25,49 € | | | B0392.106000 | schwarzgrau RAL 7021 | 56° | 83° | 152° | 46° | 56° | 83° | 160 | 1350 | 1650 | 920 | 1050 | | | 37,86 € | | | B0392.108000 | schwarzgrau RAL 7021 | 13° | 93° | 158° | 26° | 61° | 86° | 190 | 2000 | 2800 | 940 | 1350 | | | 52,92 € | | | B0392.105003 | verkehrsrot RAL 3020 | 100° | - | 147° | 64° | - | 83° | 100 | 750 | 1050 | 620 | 750 | | | 25,49 € | | | B0392.106003 | verkehrsrot RAL 3020 | 56° | 83° | 152° | 46° | 56° | 83° | 160 | 1350 | 1650 | 920 | 1050 | | | 37,86 € | | | B0392.108003 | verkehrsrot RAL 3020 | 13° | 93° | 158° | 26° | 61° | 86° | 190 | 2000 | 2800 | 940 | 1350 | | | 52,92 € | |
| Bestellnummer | Farbe
Komponente | Lochbild | M | A | A1 | A2 | A3 | B | B1 | B2 | B3 | B4 | B5 | B6 | C | D
| H | L | L1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0392.105001 | ultramarinblau RAL 5002 | 2 | M5x25 | 16 | 25 | 4,5 | 14 | 24 | 33 | 13,2 | 9,2 | 22 | 2 | 22,5 | 18 | 4,5 | 107,4 | 65,6 | 35 | | | 25,49 € | | | B0392.106001 | ultramarinblau RAL 5002 | 3 | M6x35 | 14 | 29 | 7 | 12 | 27 | 38 | 17,5 | 12,5 | - | 2,5 | 43,5 | 24,9 | 5,5 | 156,3 | 86,5 | 53 | | | 37,86 € | | | B0392.108001 | ultramarinblau RAL 5002 | 3 | M8x45 | 21 | 39 | 9 | 19 | 32 | 45 | 20,6 | 15,6 | - | 2,5 | 41,5 | 32,7 | 6,8 | 184,2 | 107 | 62 | | | 52,92 € | | | B0392.105000 | schwarzgrau RAL 7021 | 2 | M5x25 | 16 | 25 | 4,5 | 14 | 24 | 33 | 13,2 | 9,2 | 22 | 2 | 22,5 | 18 | 4,5 | 107,4 | 65,6 | 35 | | | 25,49 € | | | B0392.106000 | schwarzgrau RAL 7021 | 3 | M6x35 | 14 | 29 | 7 | 12 | 27 | 38 | 17,5 | 12,5 | - | 2,5 | 43,5 | 24,9 | 5,5 | 156,3 | 86,5 | 53 | | | 37,86 € | | | B0392.108000 | schwarzgrau RAL 7021 | 3 | M8x45 | 21 | 39 | 9 | 19 | 32 | 45 | 20,6 | 15,6 | - | 2,5 | 41,5 | 32,7 | 6,8 | 184,2 | 107 | 62 | | | 52,92 € | | | B0392.105003 | verkehrsrot RAL 3020 | 2 | M5x25 | 16 | 25 | 4,5 | 14 | 24 | 33 | 13,2 | 9,2 | 22 | 2 | 22,5 | 18 | 4,5 | 107,4 | 65,6 | 35 | | | 25,49 € | | | B0392.106003 | verkehrsrot RAL 3020 | 3 | M6x35 | 14 | 29 | 7 | 12 | 27 | 38 | 17,5 | 12,5 | - | 2,5 | 43,5 | 24,9 | 5,5 | 156,3 | 86,5 | 53 | | | 37,86 € | | | B0392.108003 | verkehrsrot RAL 3020 | 3 | M8x45 | 21 | 39 | 9 | 19 | 32 | 45 | 20,6 | 15,6 | - | 2,5 | 41,5 | 32,7 | 6,8 | 184,2 | 107 | 62 | | | 52,92 € | |
