B0398Schubstangenspanner schwere Ausführung mit Handgriff |
zurück |
|

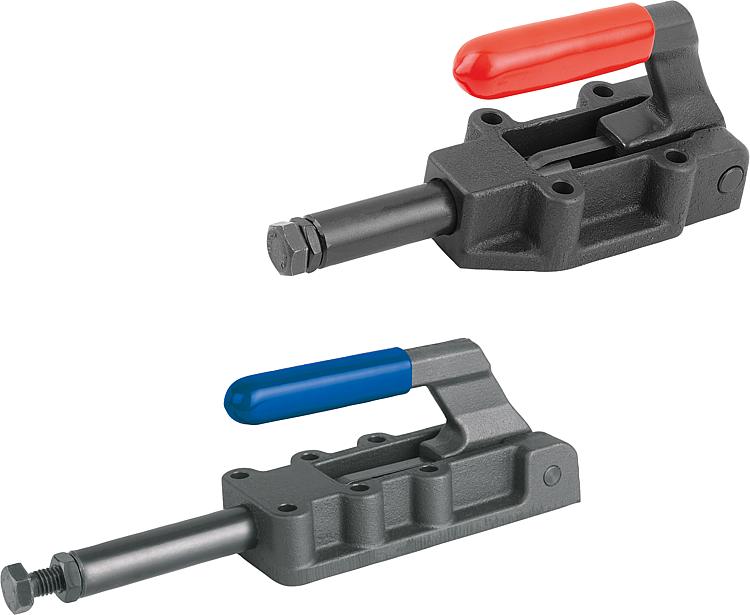

Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl. Körper und Griff Kugelgraphitguss (GJS).Ausführung:phosphatiert.
Kunststoffgriff ölbeständig.Hinweis:Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck wie auch auf Zug eingesetzt werden.
Für den Vorschub und Rückzug sind die Spanner außerdem mit einer Hubbegrenzung ausgestattet.Zubehör:B0400Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Farbe

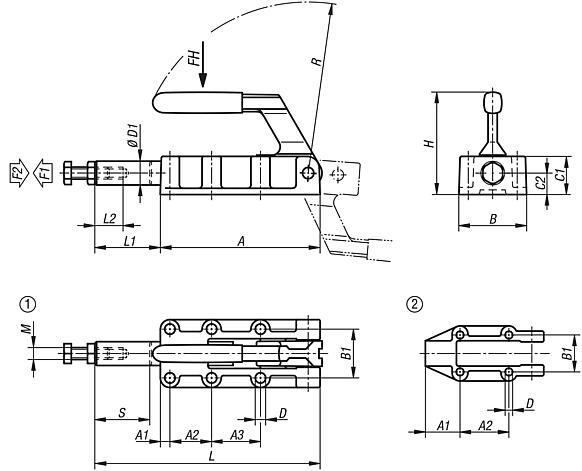

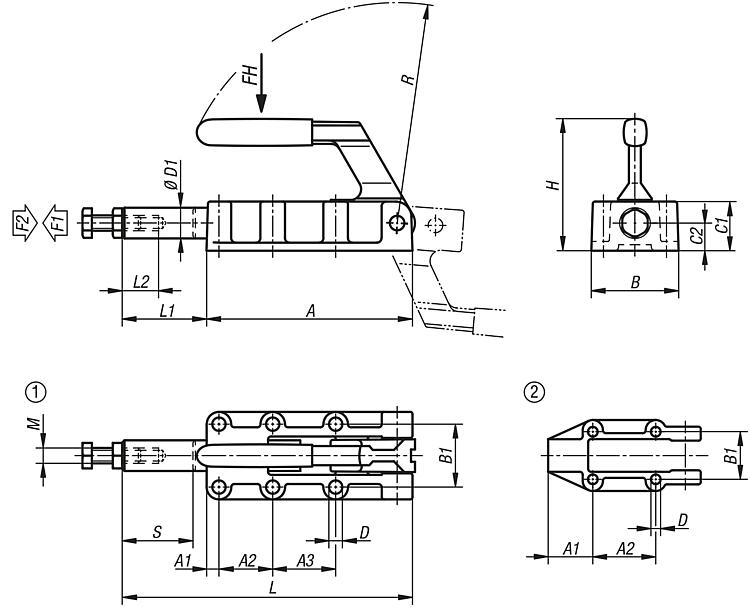

Komponente | A | A1 | A2 | A3 | B | B1 | C1 | C2 | D | D1 | H | L | L1 | L2 | M | R | Hub
S | Lochbild | Öffnungswinkel
Griff | Handkraft
FH
N | Haltekraft
F2
N | Spannkraft
F1
N | CAD | Zub. | Preis | Bestellen |
|---|
| B0398.0600 | blau | 89 | 25 | 36,5 | - | 46 | 33,4 | 23 | 12 | 5,5 | 14 | 63 | 127 | 38 | 30 | M8 | 95 | 32 | 2 | 185° | 140 | 6000 | 3000 |  |  | 41,69 € | | | B0398.1200 | blau | 133 | 8 | 35 | 41 | 61 | 41 | 32 | 18 | 8,5 | 20 | 88 | 188 | 55 | 40 | M10 | 143 | 50 | 1 | 185° | 150 | 12000 | 5000 | | | 66,47 € | | | B0398.2500 | blau | 197 | 11 | 45 | 45 | 82 | 54 | 41 | 22 | 10,3 | 25 | 108 | 300 | 103 | 60 | M12 | 200 | 75 | 1 | 185° | 170 | 25000 | 5000 | | | 108,81 € | | | B0398.5000 | blau | 254 | 10 | 70 | 70 | 85 | 57 | 50 | 28 | 10,3 | 30 | 127 | 390 | 136 | 60 | M16 | 245 | 100 | 1 | 185° | 200 | 50000 | 7000 | | | 161,90 € | | | B0398.060003 | rot | 89 | 25 | 36,5 | - | 46 | 33,4 | 23 | 12 | 5,5 | 14 | 63 | 127 | 38 | 30 | M8 | 95 | 32 | 2 | 185° | 140 | 6000 | 3000 | | | 41,69 € | | | B0398.120003 | rot | 133 | 8 | 35 | 41 | 61 | 41 | 32 | 18 | 8,5 | 20 | 88 | 188 | 55 | 40 | M10 | 143 | 50 | 1 | 185° | 150 | 12000 | 5000 | | | 66,47 € | | | B0398.250003 | rot | 197 | 11 | 45 | 45 | 82 | 54 | 41 | 22 | 10,3 | 25 | 108 | 300 | 103 | 60 | M12 | 200 | 75 | 1 | 185° | 170 | 25000 | 5000 | | | 108,81 € | | | B0398.500003 | rot | 254 | 10 | 70 | 70 | 85 | 57 | 50 | 28 | 10,3 | 30 | 127 | 390 | 136 | 60 | M16 | 245 | 100 | 1 | 185° | 200 | 50000 | 7000 | | | 166,59 € | |
