BeschreibungWerkstoff:Gehäuse Baustahl, Kegelkopf-Schraube Einsatzstahl.Ausführung:Gehäuse brüniert.
Kegelkopf-Schraube einsatzgehärtet.Hinweis:Der Spanndorn ist für die Zweitbearbeitung von Drehteilen besonders geeignet. Durch Drehen oder Fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden.
Niedrige Bauweise - keine störenden Spannpratzen.
Spannbewegung mit Inbusschlüssel oder hydraulisch.
* D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf.Montage:Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet.

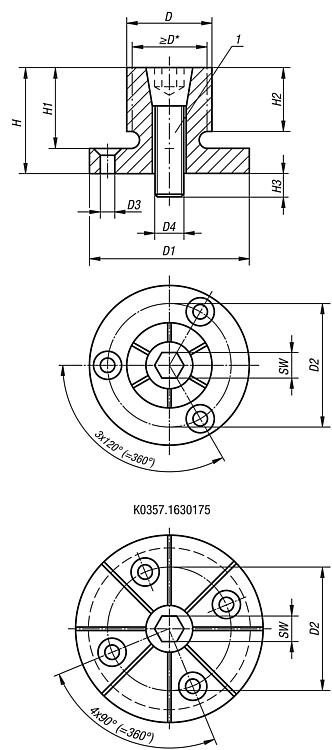

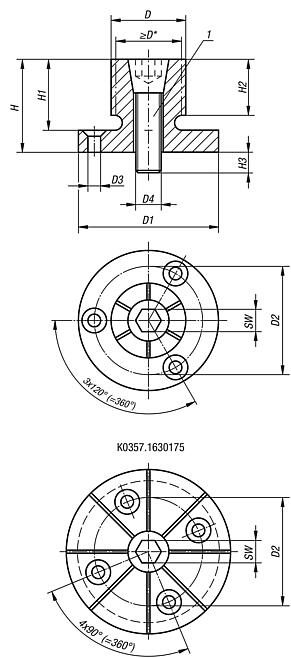

Der Flansch kann bei Bedarf in einer Bohrung oder mit Passstiften zentriert werden.Zeichnungshinweis:Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | D | D
min. | D1 | D2 | D3
für Senkschraube
ISO 10642 | D4
Kegelkopf-
Schraube | H | H1 | H2 | H3 | SW
Kegelkopf-
Schraube | Anzieh-
drehmoment
max. Nm | Spannkraft
max. kN | CAD | Zub. | Preis | Bestellen |
|---|
| B0423.020407 | 7,4 | 4,1 | 20 h9 | 13,7 | M2 | M2 | 10,7 | 7,6 | 6,1 | 4,1 | 1,5 | 0,7 | 1,1 |  | | 81,23 € | | | B0423.040812 | 12,4 | 8 | 29,72 h9 | 21 | M3 | M4 | 21,8 | 16 | 15 | 8 | 3 | 5 | 4,2 | | | 82,63 € | | | B0423.061214 | 14,2 | 12,2 | 31,5 h9 | 23,1 | M3 | M6 | 24,9 | 19 | 15 | 12 | 5 | 17 | 8,5 | | | 84,27 € | | | B0423.081420 | 20 | 13,5 | 37,5 h9 | 29 | M3 | M8 | 24,9 | 19 | 15 | 14 | 6 | 34 | 11,1 | | | 86,15 € | | | B0423.062027 | 27 | 18 | 50 h9 | 39,4 | M4 | M10 | 28,6 | 22,2 | 17,5 | 17 | 8 | 60 | 20 | | | 111,95 € | | | B0423.102535 | 35,3 | 23 | 56 h9 | 45,5 | M4 | M12 | 31,8 | 25,4 | 20,6 | 21 | 10 | 150 | 26,3 | | | 137,87 € | | | B0423.123442 | 42 | 29,3 | 69,5 h8 | 55,9 | M5 | M16 | 39,6 | 31,8 | 27 | 22 | 14 | 280 | 44,5 | | | 175,84 € | | | B0423.123452 | 51,5 | 29,3 | 75,5 h9 | 63,9 | M5 | M16 | 39,6 | 31,8 | 27 | 22 | 14 | 280 | 44,5 | | | 182,53 € | | | B0423.163077 | 77,7 | 29,3 | 107,5 h9 | 92,5 | M6 | M16 | 45,5 | 37,6 | 32,3 | 20 | 14 | 280 | 44,5 | | | 295,01 € | | | B0423.1630103 | 103 | 29,3 | 132,9 h9 | 118 | M6 | M16 | 45,5 | 37,6 | 32,3 | 20 | 14 | 280 | 44,5 | | | 450,11 € | | | B0423.1630175 | 175 | 29,3 | 132,9 h9 | 118 | M6 | M16 | 45,5 | 37,6 | 32,3 | 20 | 14 | 280 | 44,5 | | | 876,53 € | |
