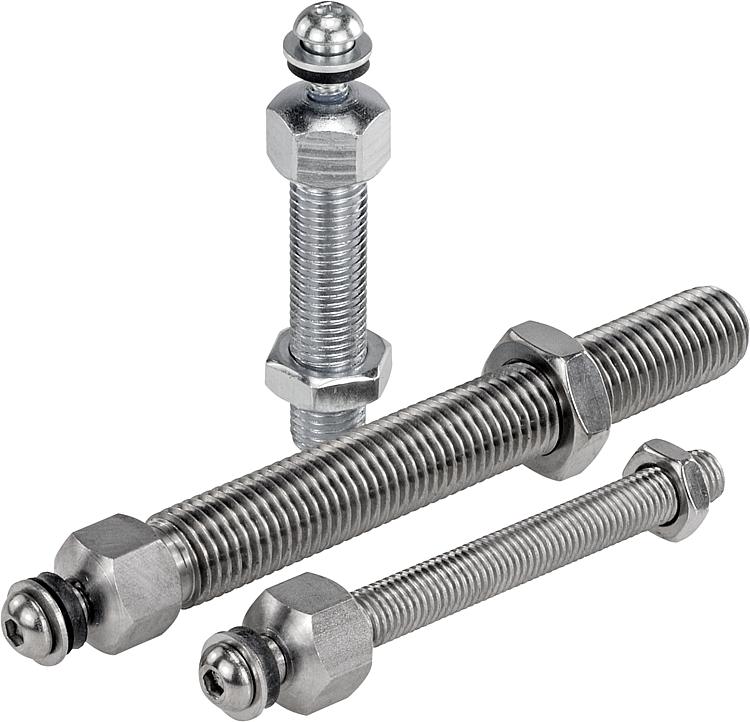

B0362Gewindespindeln für Stellfüße aus Stahl oder Edelstahl |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl oder Edelstahl 1.4305 (entspricht AISI 303). Ausführung:Stahl blau passiviert.
Edelstahl blank.Bestellhinweis:Soll die Gewindespindel und der Stellfußteller montiert geliefert werden, bitte die Bestellnummer der Spindel und des Tellers mit dem Zusatz "montiert" angeben.
(z.B. B0362.120661 und B0363.1060 montiert.) Hinweis:Stellfüße werden aus einer Gewindespindel und einem Teller zusammengestellt. Jede Gewindespindel kann mit jedem Teller kombiniert werden.
Die Höhe des gesamten Stellfußes berechnet sich aus der Länge der Gewindespindel + 30 mm.
(Gesamthöhe Stellfuß = L + 30 mm)Zubehör:- B0363 Teller für Stellfüße aus Kunststoff.
- B0364 Teller für Stellfüße aus Kunststoff, schwere Ausführung.
- B0365 Teller für Stellfüße aus Zinkdruckguss oder Edelstahl.
- B0366 Teller mit Ausleger für Stellfüße aus Zinkdruckguss.
Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer
| Material

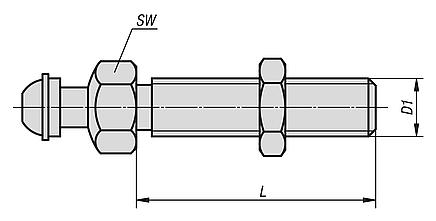

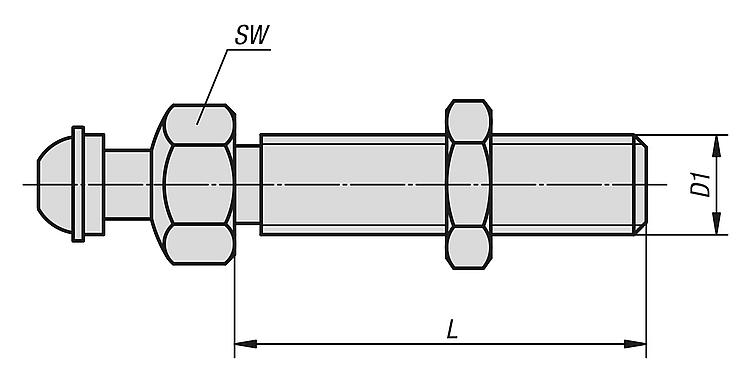

Grundkörper | D1 | L | SW | Belastbarkeit
max. kN | CAD | Zub. | Preis | Bestellen |
|---|
| B0362.120661 | Stahl | M12 | 66 | 22 | 7,7 |  | | 3,93 € | | | B0362.121001 | Stahl | M12 | 100 | 22 | 7,7 | | | 4,11 € | | | B0362.121251 | Stahl | M12 | 125 | 22 | 7,7 | | | 4,42 € | | | B0362.121501 | Stahl | M12 | 150 | 22 | 7,7 | | | 4,50 € | | | B0362.160661 | Stahl | M16 | 66 | 22 | 14,5 | | | 4,92 € | | | B0362.161001 | Stahl | M16 | 100 | 22 | 14,5 | | | 5,00 € | | | B0362.161251 | Stahl | M16 | 125 | 22 | 14,5 | | | 5,58 € | | | B0362.161501 | Stahl | M16 | 150 | 22 | 14,5 | | | 5,97 € | | | B0362.162001 | Stahl | M16 | 200 | 22 | 14,5 | | | 6,88 € | | | B0362.201001 | Stahl | M20 | 100 | 22 | 24,3 | | | 5,89 € | | | B0362.201251 | Stahl | M20 | 125 | 22 | 24,3 | | | 5,89 € | | | B0362.201501 | Stahl | M20 | 150 | 22 | 24,3 | | | 6,38 € | | | B0362.202001 | Stahl | M20 | 200 | 22 | 24,3 | | | 7,54 € | | | B0362.120662 | Edelstahl | M12 | 66 | 22 | 7,7 | | | 6,88 € | | | B0362.121002 | Edelstahl | M12 | 100 | 22 | 7,7 | | | 7,48 € | | | B0362.121252 | Edelstahl | M12 | 125 | 22 | 7,7 | | | 8,18 € | | | B0362.121502 | Edelstahl | M12 | 150 | 22 | 7,7 | | | 8,45 € | | | B0362.160662 | Edelstahl | M16 | 66 | 22 | 14,5 | | | 8,59 € | | | B0362.161002 | Edelstahl | M16 | 100 | 22 | 14,5 | | | 9,65 € | | | B0362.161252 | Edelstahl | M16 | 125 | 22 | 14,5 | | | 10,88 € | | | B0362.161502 | Edelstahl | M16 | 150 | 22 | 14,5 | | | 11,32 € | | | B0362.162002 | Edelstahl | M16 | 200 | 22 | 14,5 | | | 13,44 € | | | B0362.201002 | Edelstahl | M20 | 100 | 22 | 24,3 | | | 11,13 € | | | B0362.201252 | Edelstahl | M20 | 125 | 22 | 24,3 | | | 12,42 € | | | B0362.201502 | Edelstahl | M20 | 150 | 22 | 24,3 | | | 13,44 € | | | B0362.202002 | Edelstahl | M20 | 200 | 22 | 24,3 | | | 15,58 € | |
