Kugelköpfe mit Innengewinde
B0355

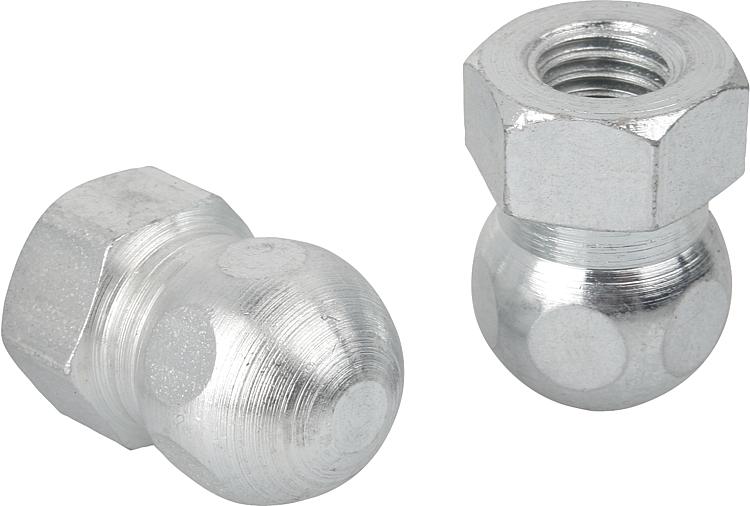

Kugelköpfe mit Innengewinde

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl oder Edelstahl 1.4301 (enspricht AISI 304).Ausführung:Stahl blau passiviert.
Edelstahl blank.
Bestellhinweis:Soll der Kugelkopf und der Gelenkfußteller montiert geliefert werden, bitte die Bestellnummer des Kugelkopfes und des Tellers mit dem Zusatz "montiert" angeben.
(z.B. B0355.061 und B0356.1030 montiert.)

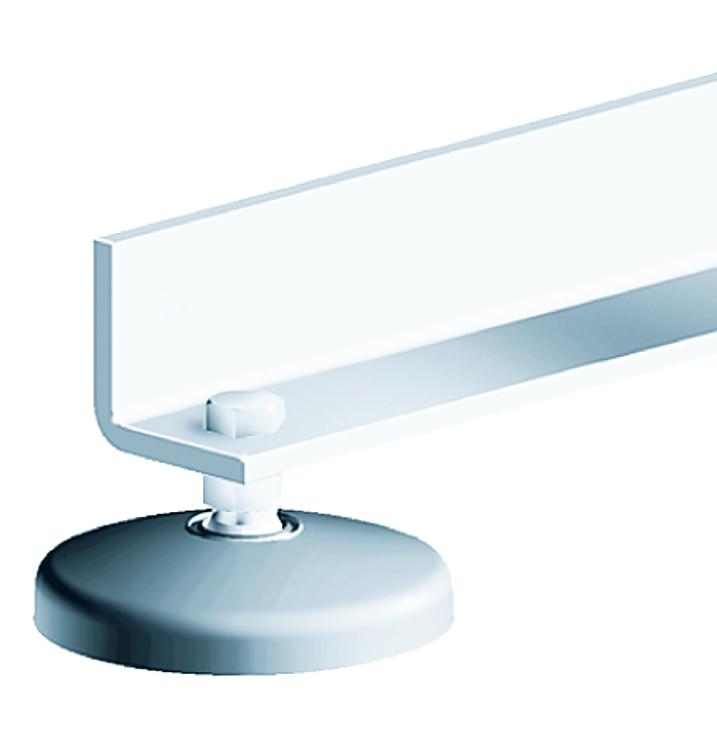

Hinweis:Zur direkten Befestigung von Gelenkfüßen mittels Standardschrauben.

Gelenkfüße werden aus einem Kugelkopf und einem Teller zusammengestellt. Jeder Kugelkopf kann mit jedem Teller kombiniert werden.
Die Höhe des gesamten Gelenkfußes berechnet sich aus der Höhe des Sechskants + 22,5 mm.
(Gesamthöhe Gelenkfuß = L1 + 22,5 mm)
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0355 Kugelköpfe mit Innengewinde 202 kB
 BLOHM_TH_010_Gelenkfuesse_DE 647 kB

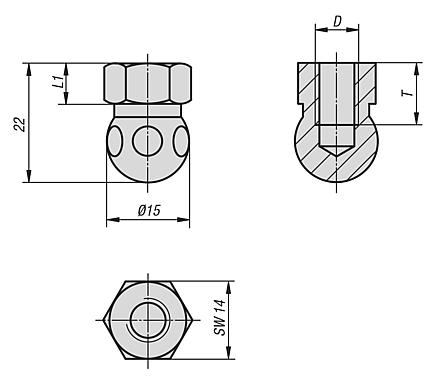

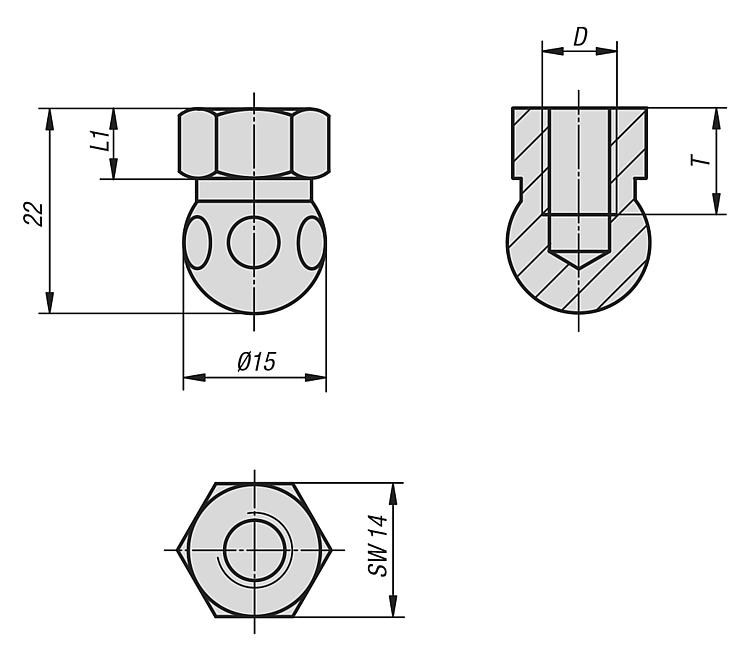

Zeichnungen

Kugelköpfe mit Innengewinde

Artikelauswahl/-filter

BestellnummerMaterial
Grundkörper
DL1TCADZub.PreisBestellen
B0355.061StahlM67,510 1,95 €
B0355.062EdelstahlM67,510 3,90 €
B0355.081StahlM87,510 1,95 €
B0355.082EdelstahlM87,510 3,90 €
