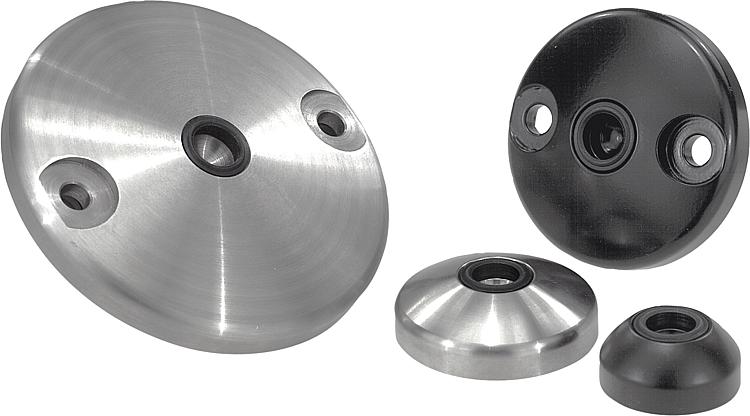

B0357Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Teller Zinkdruckguss oder Edelstahl 1.4305 (entspricht AISI 303).
Anti-Slip-Platte thermoplastisches Elastomer. Ausführung:Teller Zinkdruckguss schwarz pulverbeschichtet.
Teller Edelstahl blank.Hinweis:Gelenkfüße werden aus einem Teller und einer Gewindespindel bzw. einem Kugelkopf zusammengestellt. Jeder Teller kann mit jeder Gewindespindel bzw. mit jedem Kugelkopf kombiniert werden.
Die Anti-Slip-Platte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenkfußes.
Passende Gewindespindeln siehe B0354.

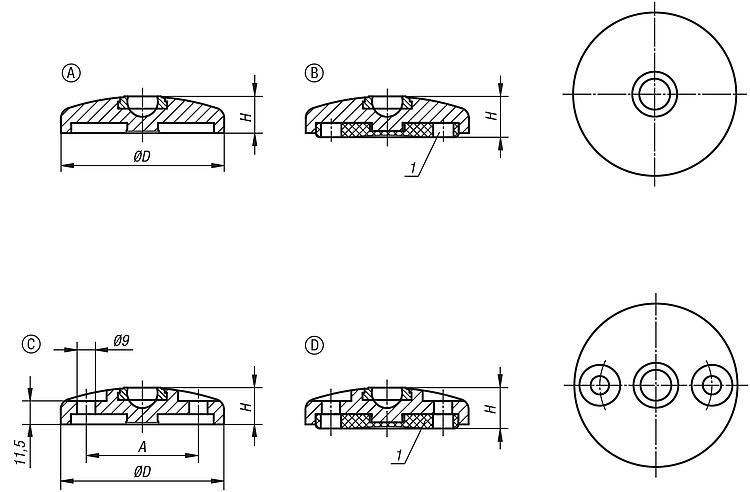

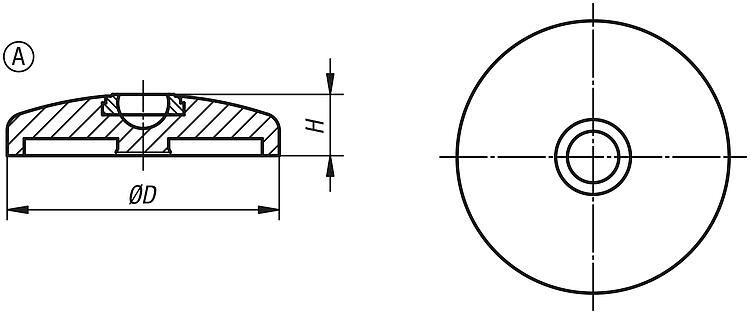

Passende Kugelköpfe siehe B0355.Zeichnungshinweis:Form A ohne Anschraubbohrung ohne Anti-Slip-Platte

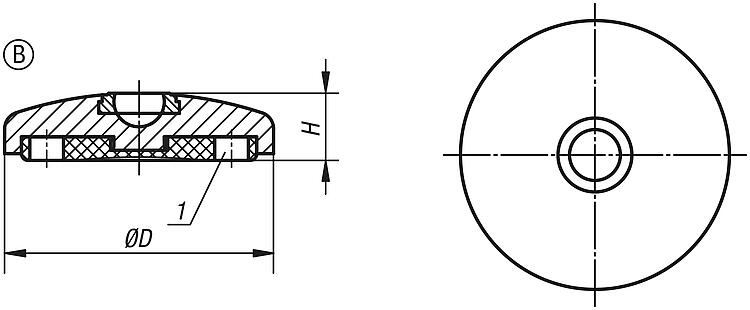

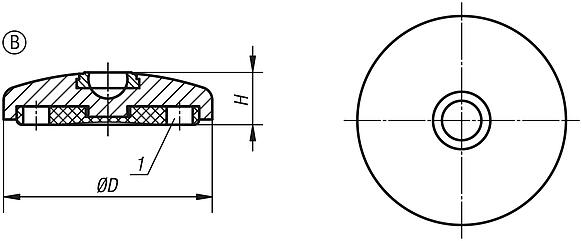

Form B ohne Anschraubbohrung mit Anti-Slip-Platte

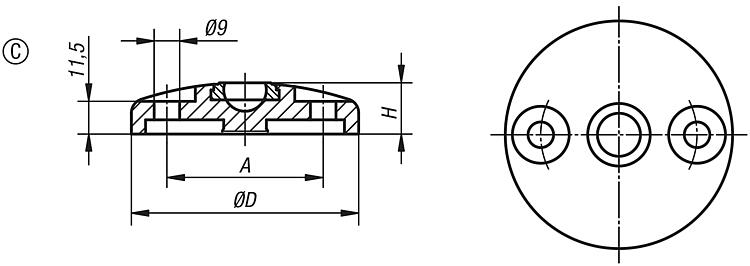

Form C mit Anschraubbohrung (offen) ohne Anti-Slip-Platte

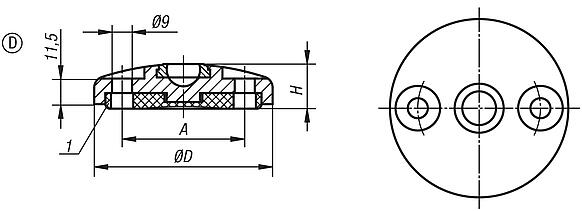

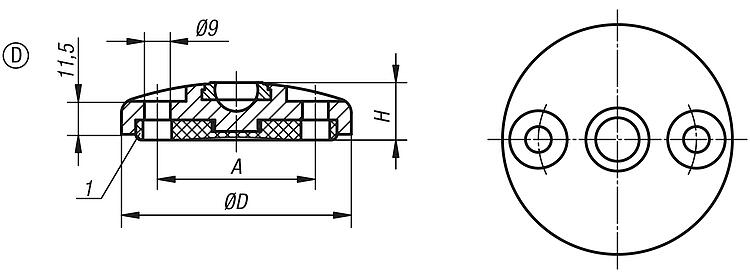

Form D mit Anschraubbohrung (offen) mit Anti-Slip-Platte
1) ab Teller Ø80 DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl, Form A |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | D
| A | H | Belastbarkeit
max. kN | CAD | Zub. | Preis | Bestellen |
|---|
| B0357.10301 | A | Zink | 30 | - | 18 | 20 |  |  | 4,74 € | | | B0357.10401 | A | Zink | 40 | - | 18 | 30 | | | 5,42 € | | | B0357.10451 | A | Zink | 45 | - | 18 | 30 | | | 6,39 € | | | B0357.10501 | A | Zink | 50 | - | 18 | 30 | | | 6,39 € | | | B0357.10601 | A | Zink | 60 | - | 18 | 30 | | | 7,53 € | | | B0357.10801 | A | Zink | 80 | - | 18 | 30 | | | 10,23 € | | | B0357.11001 | A | Zink | 100 | - | 18 | 35 | | | 13,89 € | | | B0357.11201 | A | Zink | 120 | - | 18 | 35 | | | 15,32 € | | | B0357.10302 | A | Edelstahl | 30 | - | 18 | 20 | | | 9,65 € | | | B0357.10402 | A | Edelstahl | 40 | - | 18 | 30 | | | 10,71 € | | | B0357.10452 | A | Edelstahl | 45 | - | 18 | 30 | | | 12,22 € | | | B0357.10502 | A | Edelstahl | 50 | - | 18 | 35 | | | 14,24 € | | | B0357.10602 | A | Edelstahl | 60 | - | 18 | 35 | | | 18,15 € | | | B0357.10802 | A | Edelstahl | 80 | - | 18 | 35 | | | 28,98 € | | | B0357.11002 | A | Edelstahl | 100 | - | 18 | 40 | | | 44,58 € | | | B0357.11202 | A | Edelstahl | 120 | - | 18 | 40 | | | 57,98 € | |
|
Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl, Form B |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | D
| A | H | Belastbarkeit
max. kN | CAD | Zub. | Preis | Bestellen |
|---|
| B0357.20401 | B | Zink | 40 | - | 20 | 30 | | | 6,10 € | | | B0357.20601 | B | Zink | 60 | - | 20 | 30 | | | 8,36 € | | | B0357.20802 | B | Edelstahl | 80 | - | 20 | 35 | | | 30,32 € | | | B0357.20302 | B | Edelstahl | 30 | - | 20 | 20 | | | 10,27 € | | | B0357.20451 | B | Zink | 45 | - | 20 | 30 | | | 7,17 € | | | B0357.20502 | B | Edelstahl | 50 | - | 20 | 35 | | | 15,15 € | | | B0357.21202 | B | Edelstahl | 120 | - | 20 | 40 | | | 60,93 € | | | B0357.21201 | B | Zink | 120 | - | 20 | 35 | | | 18,11 € | | | B0357.20301 | B | Zink | 30 | - | 20 | 20 | | | 5,28 € | | | B0357.20801 | B | Zink | 80 | - | 20 | 30 | | | 11,49 € | | | B0357.20452 | B | Edelstahl | 45 | - | 20 | 30 | | | 12,97 € | | | B0357.21002 | B | Edelstahl | 100 | - | 20 | 40 | | | 47,30 € | | | B0357.20501 | B | Zink | 50 | - | 20 | 30 | | | 7,21 € | | | B0357.20602 | B | Edelstahl | 60 | - | 20 | 35 | | | 19,03 € | | | B0357.21001 | B | Zink | 100 | - | 20 | 35 | | | 16,40 € | | | B0357.20402 | B | Edelstahl | 40 | - | 20 | 30 | | | 11,44 € | |
|
|
|
