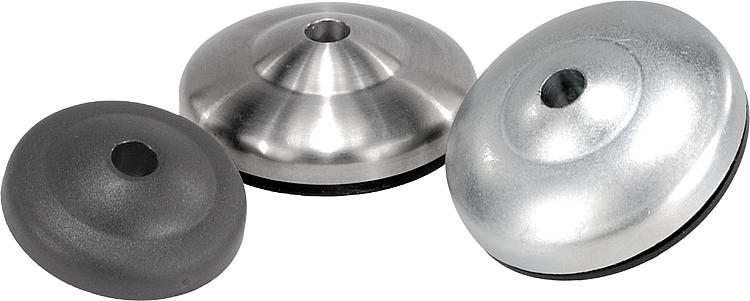

Teller für Stellfüße ECO aus Zinkdruckguss, Edelstahl oder Kunststoff
B0368

Teller für Stellfüße ECO aus Zinkdruckguss, Edelstahl oder...

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Teller Thermoplast, Zinkdruckguss oder Edelstahl 1.4305 (entspricht AISI 303).
Anti-Slip-Platte thermoplastisches Elastomer.
Ausführung:Teller Thermoplast schwarz.
Teller Zinkdruckguss blau verzinkt.
Teller Edelstahl blank.
Bestellhinweis:Soll der Stellfußteller und die Gewindespindel montiert geliefert werden, bitte die Bestellnummer des Tellers und der Spindel mit dem Zusatz "montiert" angeben.
(z.B. B0368.10303 und B0367.080801 montiert.)
Hinweis:Stellfüße ECO werden aus einem Teller und einer Gewindespindel zusammengestellt. Jeder Teller kann mit jeder Gewindespindel kombiniert werden.
Die Anti-Slip-Platte absorbiert Vibrationen und verhindert ein Verrutschen des Stellfußes.
Passende Gewindespindeln siehe B0367.

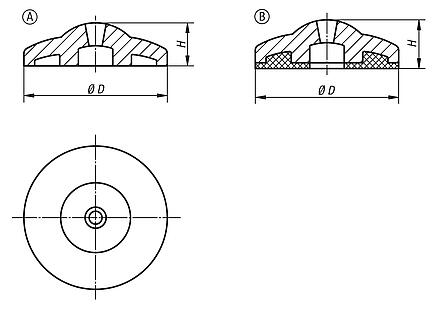

Zeichnungshinweis:
Form A ohne Anti-Slip-Platte
Form B mit Anti-Slip-Platte
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0368 Teller für Stellfüße ECO aus Zinkdruckguss, Edelstahl oder Kunststoff 169 kB
 BLOHM_TH_010_Stellfuesse_ECO_DE 192 kB

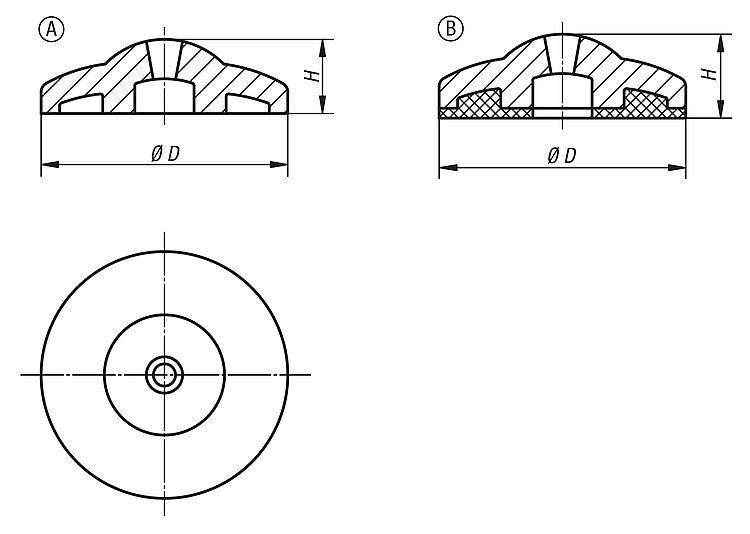

Zeichnungen (Gesamtübersicht)

Teller für Stellfüße ECO aus Zinkdruckguss, Edelstahl oder Kunststoff

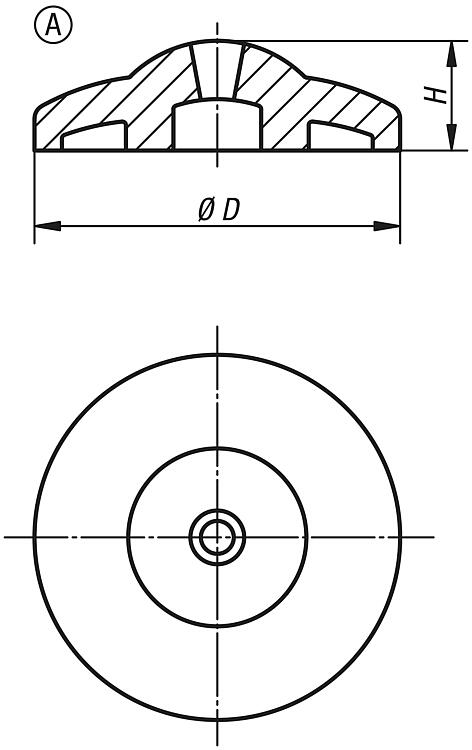

Teller für Stellfüße ECO Form A

mehr Info

Zeichnungen

Teller für Stellfüße ECO Form A

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
D

HBelastbarkeit
max. kN
CADZub.PreisBestellen
B0368.10301AZink3011,516  3,29 €
B0368.10401AZink401218  3,61 €
B0368.10501AZink5014,520  3,83 €
B0368.10302AEdelstahl3011,522  7,22 €
B0368.10402AEdelstahl401224  9,64 €
B0368.10502AEdelstahl5014,526  12,07 €
B0368.10303AThermoplast3011,515  0,89 €
B0368.10403AThermoplast401215  0,92 €
B0368.10503AThermoplast5014,515  0,97 €

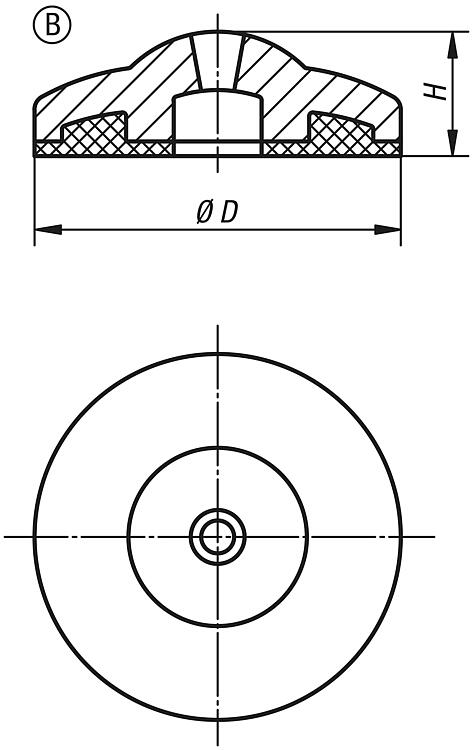

Teller für Stellfüße ECO Form B

mehr Info

Zeichnungen

Teller für Stellfüße ECO Form B

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
D

HBelastbarkeit
max. kN
CADZub.PreisBestellen
B0368.20301BZink3013,516  3,64 €
B0368.20401BZink4014,518  4,03 €
B0368.20501BZink5017,520  4,27 €
B0368.20302BEdelstahl3013,522  7,82 €
B0368.20402BEdelstahl4014,524  10,31 €
B0368.20502BEdelstahl5017,526  12,78 €
B0368.20303BThermoplast3013,515  1,38 €
B0368.20403BThermoplast4014,515  1,45 €
B0368.20503BThermoplast5017,515  1,52 €
