Teller für Stellfüße aus Zinkdruckguss oder Edelstahl
B0365

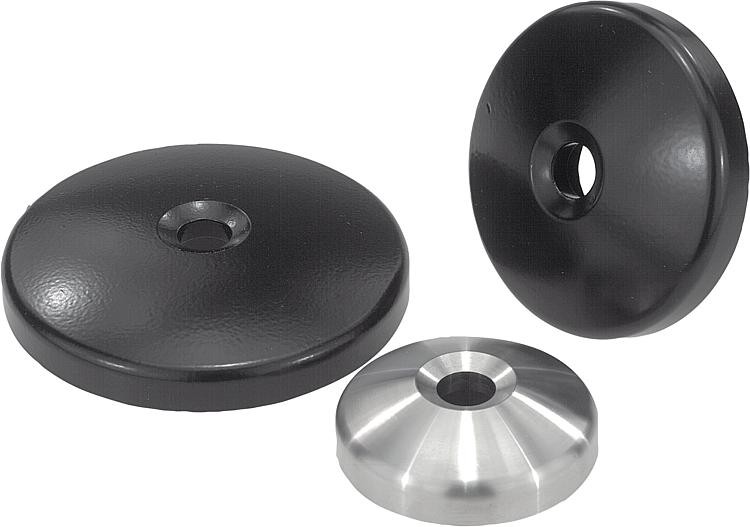

Teller für Stellfüße aus Zinkdruckguss oder Edelstahl

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:

Teller Zinkdruckguss oder Edelstahl 1.4305 (entspricht AISI 303).
Anti-Slip-Platte thermoplastisches Elastomer.

Ausführung:Teller Zinkdruckguss schwarz pulverbeschichtet. Teller Edelstahl blank.Bestellhinweis:Soll der Stellfußteller und die Gewindespindel montiert geliefert werden, bitte die Bestellnummer des Tellers und der Spindel mit dem Zusatz "montiert" angeben.
(z.B. B0365.10601 und B0362.120661 montiert.)
Hinweis:Stellfüße werden aus einem Teller und einer Gewindespindel zusammengestellt. Jeder Teller kann mit jeder Gewindespindel kombiniert werden.
Die Anti-Slip-Platte absorbiert Vibrationen und verhindert ein Verrutschen des Stellfußes.
Passende Gewindespindeln siehe B0362.

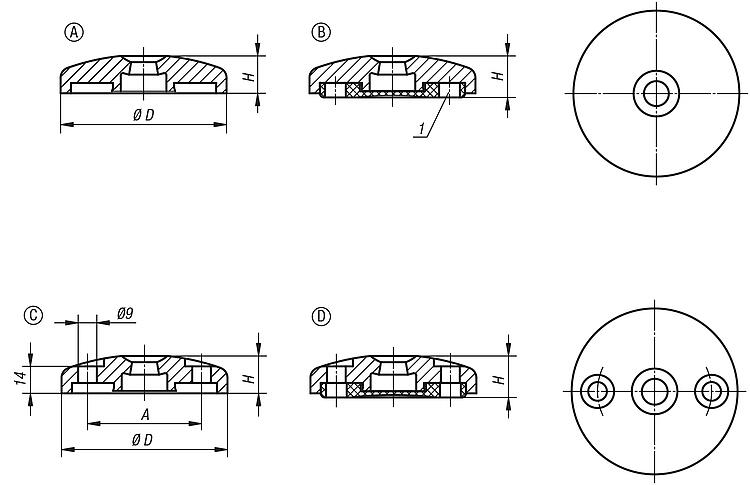

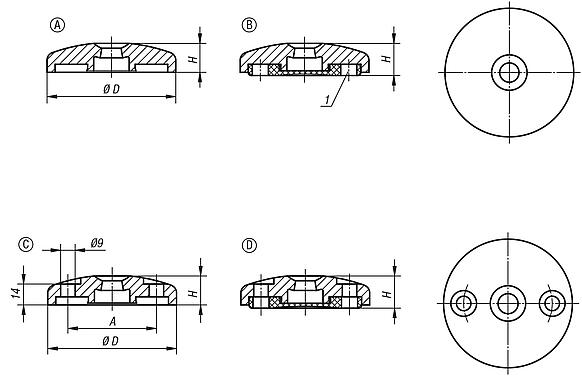

Zeichnungshinweis:
Form A ohne Anschraubbohrung ohne Anti-Slip-Platte
Form B ohne Anschraubbohrung mit Anti-Slip-Platte
Form C mit Anschraubbohrung (offen) ohne Anti-Slip-Platte
Form D mit Anschraubbohrung (offen) mit Anti-Slip-Platte

1) ab Teller Ø80
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0365 Teller für Stellfüße aus Zinkdruckguss oder Edelstahl 193 kB
 BLOHM_TH_010_Stellfuesse_DE 1.012 kB

Zeichnungen (Gesamtübersicht)

Teller für Stellfüße aus Zinkdruckguss oder Edelstahl

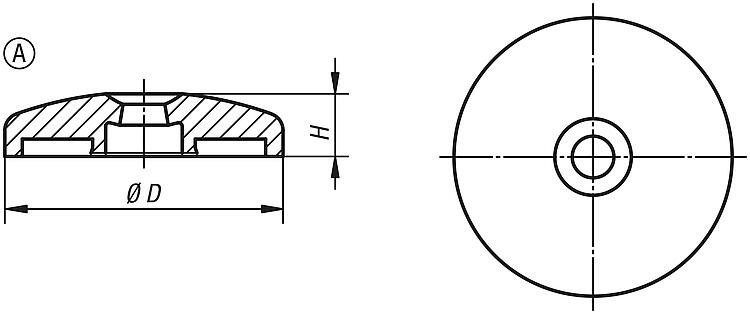

Teller für Stellfüße aus Zinkdruckguss oder Edelstahl, Form A

mehr Info

Zeichnungen

Teller für Stellfüße aus Zinkdruckguss oder Edelstahl, Form A

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
D

AHBelastbarkeit
max. kN
CADZub.PreisBestellen
B0365.10401AZink40-1820  5,40 €
B0365.10451AZink45-1825  6,00 €
B0365.10501AZink50-1825  6,29 €
B0365.10601AZink60-1835  9,22 €
B0365.10801AZink80-1835  11,17 €
B0365.11001AZink100-1835  14,19 €
B0365.11201AZink120-1835  18,20 €
B0365.10602AEdelstahl60-1845  20,78 €
B0365.10802AEdelstahl80-1845  28,98 €
B0365.11002AEdelstahl100-1845  44,58 €

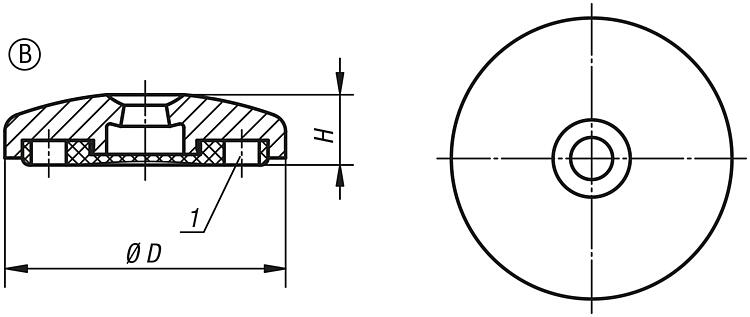

Teller für Stellfüße aus Zinkdruckguss oder Edelstahl, Form B

mehr Info

Zeichnungen

Teller für Stellfüße aus Zinkdruckguss oder Edelstahl, Form B

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
D

AHBelastbarkeit
max. kN
CADZub.PreisBestellen
B0365.20601BZink60-2035  10,03 €
B0365.20801BZink80-2035  12,51 €
B0365.21001BZink100-2035  17,54 €
B0365.21201BZink120-2035  21,17 €
B0365.20602BEdelstahl60-2045  21,68 €
B0365.20802BEdelstahl80-2045  30,32 €
B0365.21002BEdelstahl100-2045  47,30 €

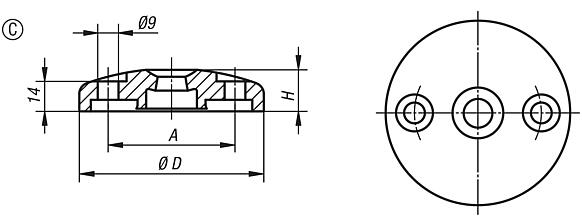

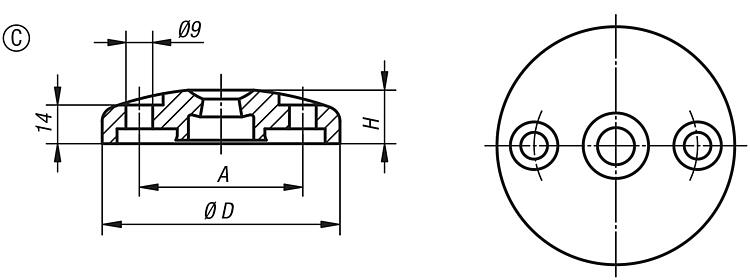

Teller für Stellfüße aus Zinkdruckguss oder Edelstahl, Form C

mehr Info

Zeichnungen

Teller für Stellfüße aus Zinkdruckguss oder Edelstahl, Form C

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
DAHBelastbarkeit
max. kN
CADZub.PreisBestellen
B0365.30801CZink80551835  14,13 €
B0365.31001CZink100741835  17,04 €
B0365.30802CEdelstahl80551845  31,96 €
B0365.31002CEdelstahl100741845  47,56 €

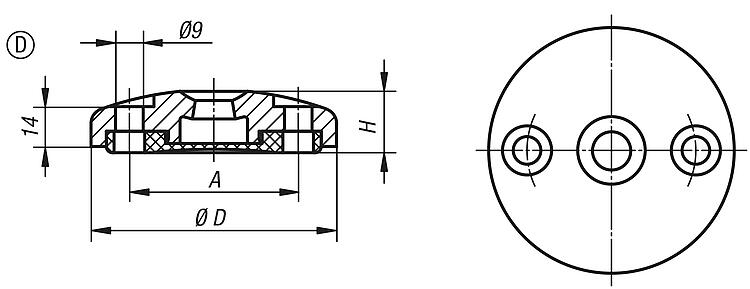

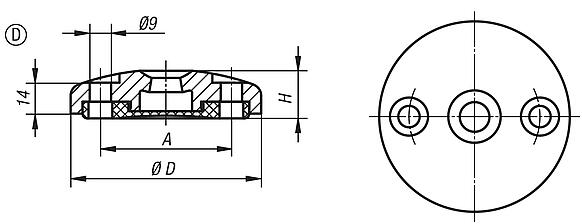

Teller für Stellfüße aus Zinkdruckguss oder Edelstahl, Form D

mehr Info

Zeichnungen

Teller für Stellfüße aus Zinkdruckguss oder Edelstahl, Form D

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
D

AHBelastbarkeit
max. kN
CADZub.PreisBestellen
B0365.40801DZink80552035  15,45 €
B0365.41001DZink100742035  19,56 €
B0365.40802DEdelstahl80552045  33,32 €
B0365.41002DEdelstahl100742045  50,25 €
