B0506

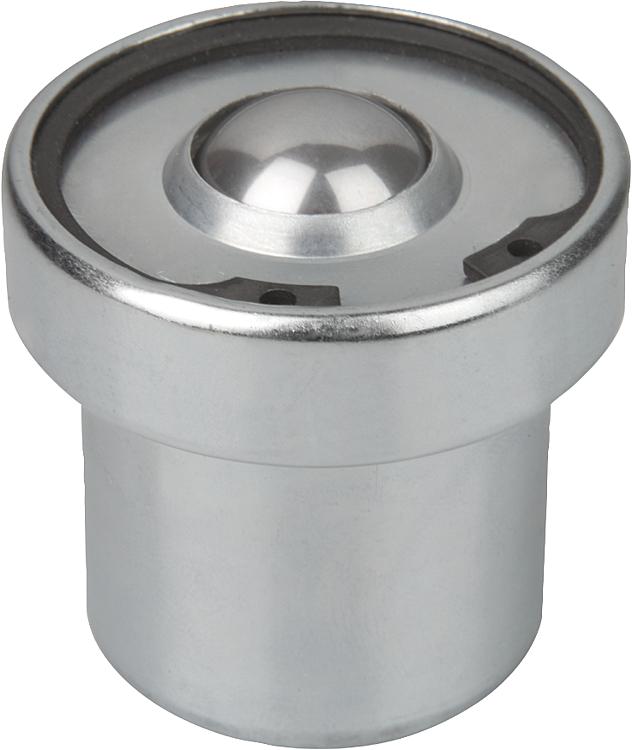

Kugelrollen mit Federelementen

zurück

Produkte
- Produktübersicht
  - Transporttechnik
    - Kugelrollen
      - Kugelrollen mit Federelementen

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl verzinkt.Hinweis:Kugelrollen mit Federelementen ermöglichen eine gleichmäßige Lastverteilung beim Transport von Gütern mit unebener Lauffläche.

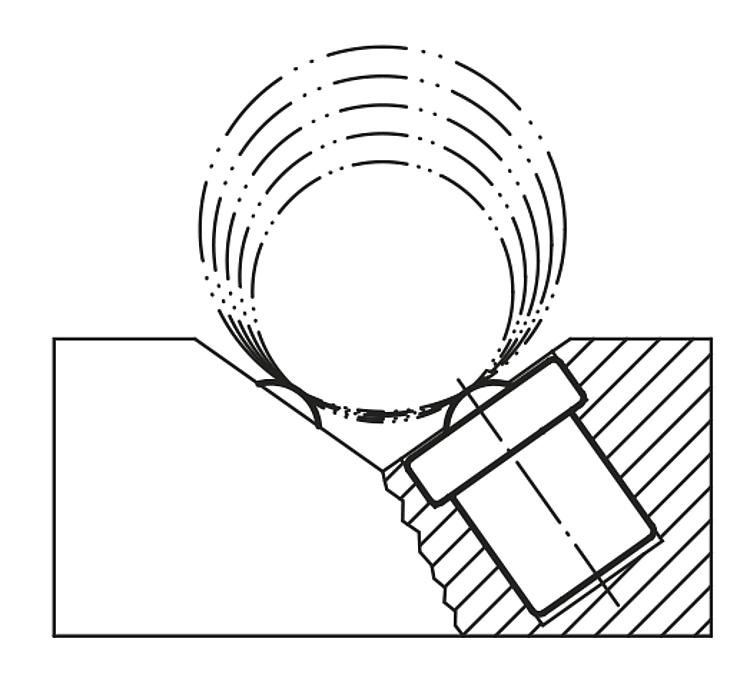

Beim Einsatz in Maschinen, wie Schneidpressen, Abkantpressen usw., federt das Element nach Beendigung des Bearbeitungsvorganges wieder hervor und das Werkstück kann abgerollt werden.

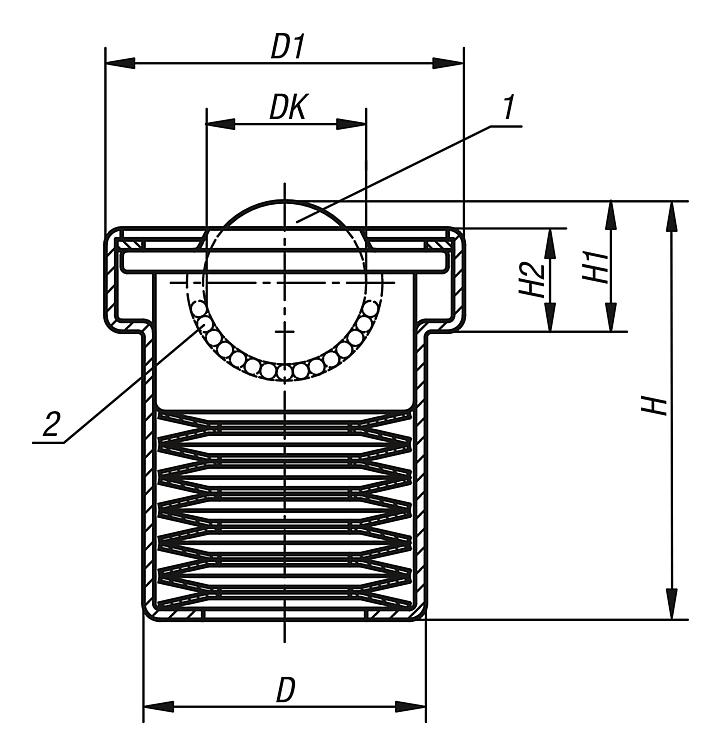

Bei der Endkraft (N) taucht die Kugelrolle voll ein.Zeichnungshinweis:

1) Lastkugel
2) Tragkugel

Form B: Deckel und Gehäuse verzinkt, Kugeln aus Stahl
Form C: Deckel und Gehäuse verzinkt, Kugeln aus Edelstahl

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0506 Kugelrollenmit Federelementen

322 kB

BLOHM_TH_016_Kugelrollen_DE

437 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	DK	D	D1	H	H1	H2	Vorspannkraft (N)	Endkraft (N)	Toleranz für Vorspann- und Endkraft (%)	Preis
B0506.122	B	22,2	39	50	51,5	18,5	14	730	860	+25 / -7,5	50,70 €
B0506.130	B	30	48,2	62	70	24,4	17,7	1350	1600	+15 / -7,5	74,97 €
B0506.145	B	45	66,4	85	100,5	35,6	24,2	2280	2770	+15 / -7,5	198,41 €
B0506.222	C	22,2	39	50	51,5	18,5	14	730	860	+25 / -7,5	57,64 €
B0506.230	C	30	48,2	62	70	24,4	17,7	1350	1600	+15 / -7,5	93,12 €
B0506.245	C	45	66,4	85	100,5	35,6	24,2	2280	2770	+15 / -7,5	243,70 €
