B0515Ringschrauben drehbar hochfest Güteklasse 10 |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Ring Stahl 1.6541.
Schraube Stahl.Ausführung:Ring geschmiedet und hochfest vergütet.
100% elektromagnetische Rissprüfung nach EN 1677-1, 4-fache Sicherheit.
Kunststoffbeschichtet.
Schraube Festigkeitsklasse 10.9.Hinweis:Im Gegensatz zu Ringschrauben DIN 580 ist der Ring drehbar gelagert, dadurch ist die Kraftrichtung einstellbar und unabsichtiges Auf- oder Überdrehen ausgeschlossen.
– 4-fache Sicherheit
– seitlicher Anschlag bis 90° möglich
– Ringkörper bei angezogener Schraube 360° drehbar
Die angegebenen Belastungswerte gelten für eine Mindesteinschraubtiefe von 1x Gewinde-Nenndurchmesser in Stahl mit einer Mindestzugfestigkeit von 363 N/mm², bei einer Einsatztemperatur von -20 °C bis +100 °C.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

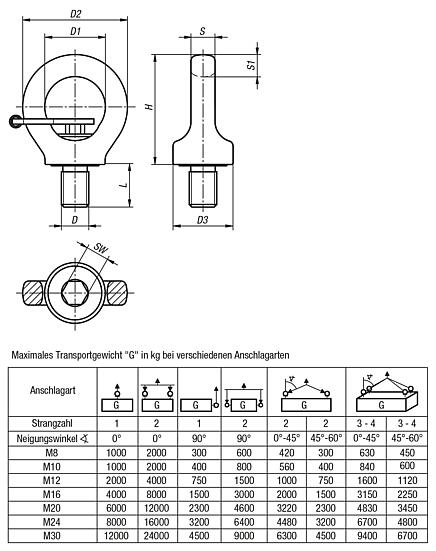

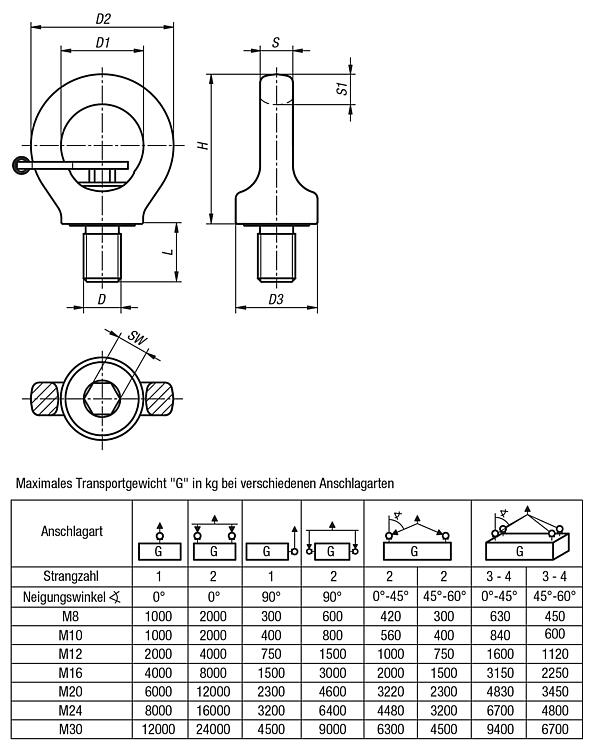

| Bestellnummer | Ausführung 2 | D
| D1 | D2 | D3 | H | L | S | S1 | SW | Tragfähigkeit
kg | CAD | Zub. | Preis | Bestellen |
|---|
| B0515.08151 | mit Sechskantschlüssel | M8 | 25 | 44 | 25 | 47 | 12 | 9 | 9,5 | 6 | 300 |  | | 39,24 € | | | B0515.10151 | mit Sechskantschlüssel | M10 | 25 | 44 | 26 | 47 | 15 | 9 | 9,5 | 6 | 400 | | | 39,24 € | | | B0515.12181 | mit Sechskantschlüssel | M12 | 30 | 52 | 34 | 55 | 18 | 11 | 11 | 8 | 750 | | | 43,23 € | | | B0515.16241 | mit Sechskantschlüssel | M16 | 35 | 61 | 35 | 64 | 24 | 14 | 13 | 10 | 1500 | | | 50,66 € | | | B0515.20301 | mit Sechskantschlüssel | M20 | 40 | 70 | 44 | 74 | 30 | 16 | 15 | 12 | 2300 | | | 69,75 € | | | B0515.24361 | mit Sechskantschlüssel | M24 | 48 | 84 | 52 | 91 | 36 | 19 | 18 | 14 | 3200 | | | 88,34 € | | | B0515.30451 | mit Sechskantschlüssel | M30 | 60 | 105 | 61 | 112 | 45 | 25 | 22,5 | 17 | 4500 | | | 127,68 € | | | B0515.08150 | ohne Sechskantschlüssel | M8 | 25 | 44 | 25 | 47 | 12 | 8 | 11 | 6 | 300 | | | 37,27 € | | | B0515.10150 | ohne Sechskantschlüssel | M10 | 25 | 44 | 25 | 47 | 15 | 8 | 11 | 6 | 400 | | | 37,27 € | | | B0515.12180 | ohne Sechskantschlüssel | M12 | 30 | 52 | 33 | 55 | 18 | 10 | 13 | 8 | 750 | | | 41,05 € | | | B0515.16240 | ohne Sechskantschlüssel | M16 | 35 | 61 | 35 | 64 | 24 | 14 | 13 | 10 | 1500 | | | 48,61 € | | | B0515.20300 | ohne Sechskantschlüssel | M20 | 40 | 70 | 44 | 74 | 30 | 16 | 17 | 12 | 2300 | | | 66,96 € | | | B0515.24360 | ohne Sechskantschlüssel | M24 | 48 | 84 | 52 | 91 | 36 | 19 | 21 | 14 | 3200 | | | 84,59 € | | | B0515.30450 | ohne Sechskantschlüssel | M30 | 60 | 108 | 62 | 112 | 45 | 27 | 26 | 17 | 4500 | | | 122,53 € | |
