B0477Verschlussschrauben |
zurück |
|
|
BeschreibungWerkstoff:Thermoplast, Polyamid 66.Ausführung:schwarz. Flachdichtung asbestfrei.Temperaturbereich:Temperaturbeständig bei Öl bis 100 °C.Zeichnungshinweis:Form A: mit Einfüllsymbol
Form B: mit Einfüllsymbol und Entlüftungsbohrung
Form C: mit Ablasssymbol
1) Flachdichtung
2) Entlüftungsbohrung nur bei Form B DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

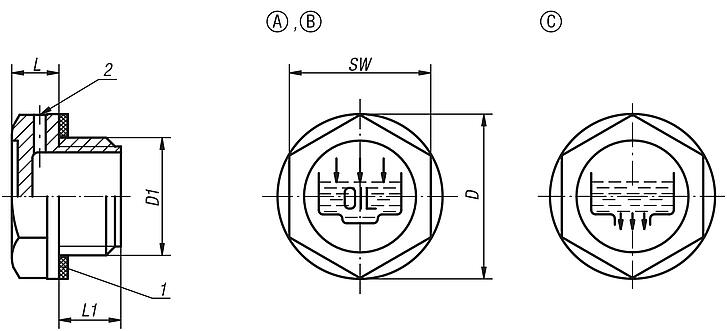

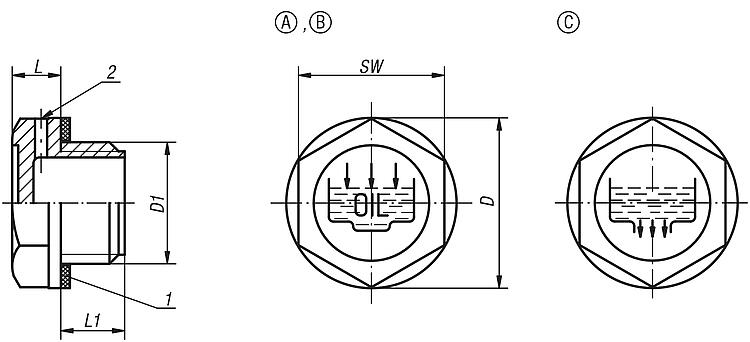

Zeichnungen (Gesamtübersicht) |

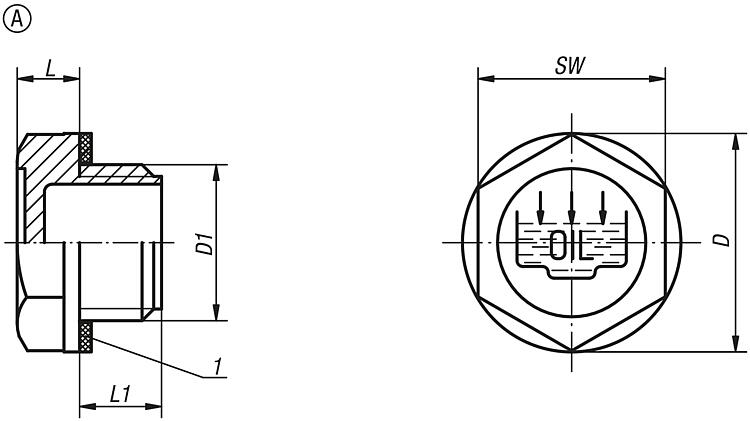

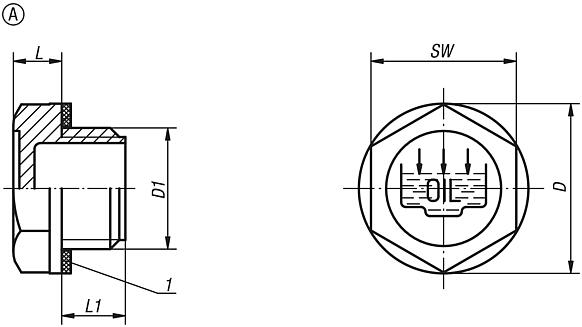

Verschlussschrauben Form A, mit Einfüllsymbol |
mehr Info |
| Bestellnummer | Form | D | D1 | L | L1 | SW | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0477.119014 | A | 19,5 | G1/4 | 7 | 9 | 17 | 5 |  | | 0,43 € | | | B0477.122038 | A | 22 | G3/8 | 7,5 | 10 | 18 | 8 | | | 0,50 € | | | B0477.128012 | A | 28 | G1/2 | 7,5 | 11 | 24 | 9 | | | 0,57 € | | | B0477.134034 | A | 34 | G3/4 | 9 | 11 | 30 | 11 | | | 0,80 € | | | B0477.142100 | A | 42 | G1 | 10,5 | 12 | 35 | - | | | 1,13 € | | | B0477.151114 | A | 51 | G1 1/4 | 12 | 13,5 | 42 | - | | | 1,63 € | | | B0477.158112 | A | 58 | G1 1/2 | 10 | 14,5 | 50 | - | | | 1,85 € | | | B0477.174200 | A | 74 | G2 | 13,5 | 16 | 64 | - | | | 3,07 € | | | B0477.1191415 | A | 19,5 | M14X1,5 | 7 | 8 | 17 | 5 | | | 0,43 € | | | B0477.1211615 | A | 21 | M16X1,5 | 7,5 | 10 | 18 | 6 | | | 0,50 € | | | B0477.1261815 | A | 26 | M18X1,5 | 7,5 | 10 | 21 | 7 | | | 0,53 € | | | B0477.1282015 | A | 28 | M20X1,5 | 8 | 10 | 24 | 8 | | | 0,57 € | | | B0477.1282215 | A | 28 | M22X1,5 | 8 | 11 | 24 | 10 | | | 0,57 € | | | B0477.1524015 | A | 52 | M40X1,5 | 10 | 13 | 42 | - | | | 1,45 € | |
|

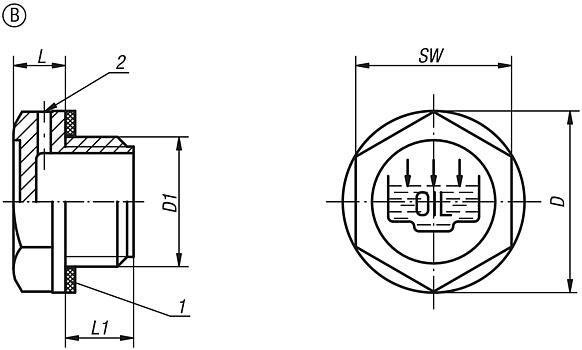

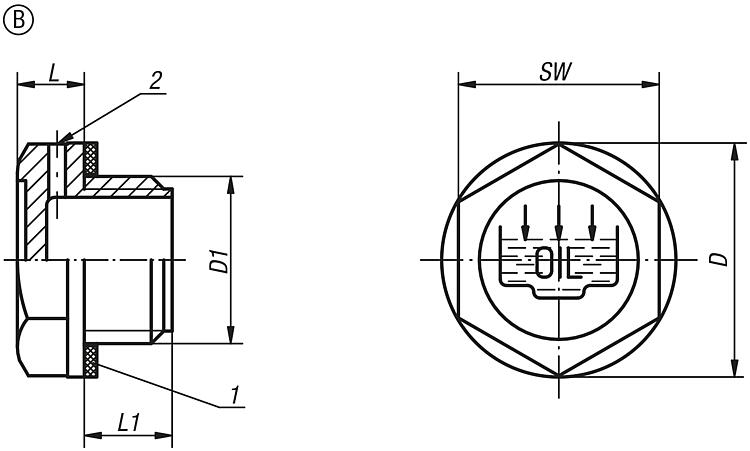

Verschlussschrauben Form B, mit Einfüllsymbol und Entlüftungsbohrung |
mehr Info |
| Bestellnummer | Form | D | D1 | L | L1 | SW | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0477.219014 | B | 19,5 | G1/4 | 7 | 9 | 17 | 5 | | | 0,48 € | | | B0477.222038 | B | 22 | G3/8 | 7,5 | 10 | 18 | 8 | | | 0,53 € | | | B0477.228012 | B | 28 | G1/2 | 7,5 | 11 | 24 | 9 | | | 0,61 € | | | B0477.234034 | B | 34 | G3/4 | 9 | 11 | 30 | 11 | | | 0,88 € | | | B0477.242100 | B | 42 | G1 | 10,5 | 12 | 35 | - | | | 1,16 € | | | B0477.251114 | B | 51 | G1 1/4 | 12 | 13,5 | 42 | - | | | 1,71 € | | | B0477.258112 | B | 58 | G1 1/2 | 10 | 14,5 | 50 | - | | | 2,16 € | | | B0477.274200 | B | 74 | G2 | 13,5 | 16 | 64 | - | | | 3,11 € | | | B0477.2191415 | B | 19,5 | M14X1,5 | 7 | 9 | 17 | 5 | | | 0,48 € | | | B0477.2211615 | B | 21 | M16X1,5 | 7,5 | 10 | 18 | 6 | | | 0,54 € | | | B0477.2261815 | B | 26 | M18X1,5 | 7,5 | 10 | 21 | 7 | | | 0,54 € | | | B0477.2282015 | B | 28 | M20X1,5 | 8 | 10 | 24 | 8 | | | 0,61 € | | | B0477.2282215 | B | 28 | M22X1,5 | 8 | 11 | 24 | 10 | | | 0,62 € | | | B0477.2524015 | B | 52 | M40X1,5 | 10 | 13 | 42 | - | | | 1,53 € | |
|

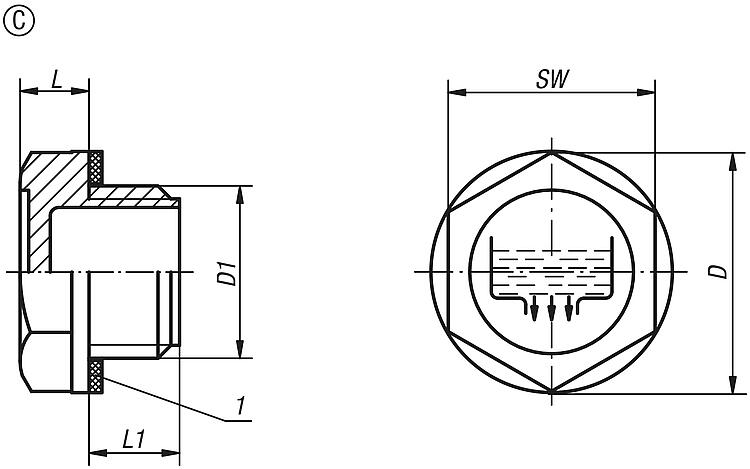

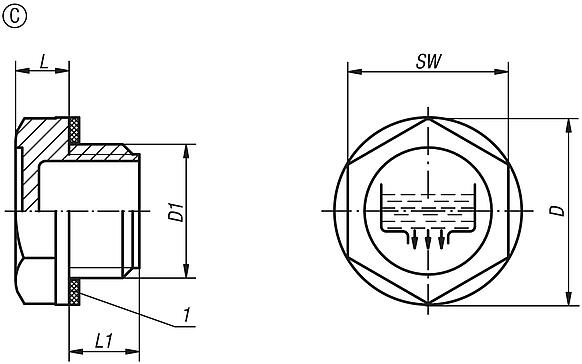

Verschlussschrauben Form C, mit Ablasssymbol |
mehr Info |
| Bestellnummer | Form | D | D1 | L | L1 | SW | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0477.319014 | C | 19,5 | G1/4 | 7 | 9 | 17 | 5 | | | 0,43 € | | | B0477.322038 | C | 22 | G3/8 | 7,5 | 10 | 18 | 8 | | | 0,50 € | | | B0477.328012 | C | 28 | G1/2 | 7,5 | 11 | 24 | 9 | | | 0,57 € | | | B0477.334034 | C | 34 | G3/4 | 9 | 11 | 30 | 11 | | | 0,80 € | | | B0477.342100 | C | 42 | G1 | 10,5 | 12 | 35 | - | | | 1,13 € | | | B0477.351114 | C | 51 | G1 1/4 | 12 | 13,5 | 42 | - | | | 1,63 € | | | B0477.358112 | C | 58 | G1 1/2 | 10 | 14,5 | 50 | - | | | 1,85 € | | | B0477.374200 | C | 74 | G2 | 13,5 | 16 | 64 | - | | | 3,07 € | | | B0477.3191415 | C | 19,5 | M14X1,5 | 7 | 9 | 17 | 5 | | | 0,43 € | | | B0477.3211615 | C | 21 | M16X1,5 | 7,5 | 10 | 18 | 6 | | | 0,50 € | | | B0477.3261815 | C | 26 | M18X1,5 | 7,5 | 10 | 21 | 7 | | | 0,53 € | | | B0477.3282015 | C | 28 | M20X1,5 | 8 | 10 | 24 | 8 | | | 0,57 € | | | B0477.3282215 | C | 28 | M22X1,5 | 8 | 11 | 24 | 10 | | | 0,57 € | | | B0477.3524015 | C | 52 | M40X1,5 | 10 | 13 | 42 | - | | | 1,45 € | |
|
