B0525Arretierbolzen Stahl oder Edelstahl mit Kunststoff-Ösengriff |
zurück |
|
|
BeschreibungProduktbeschreibung:Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Werkstoff:Stahlausführung:
Gewindehülse 1.0715.
Arretierstift 1.4305 (entspricht AISI 303).
Edelstahlausführung:
Gewindehülse 1.4305 (entspricht AISI 303).
Arretierstift 1.4305 (entspricht AISI 303).
Ösengriff Thermoplast schwarzgrau RAL 7021 oder verkehrsrot RAL 3020. Ausführung:Stahlausführung:
Arretierstift nicht gehärtet.
Gewindehülse blau passiviert.
Arretierstift blank.
Edelstahlausführung:
Arretierstift nicht gehärtet.
Stahlteile blank.Hinweis:Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, ist die Form C bzw. Form D zu verwenden.
Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten.Auf Anfrage:Andere Hübe auf Anfrage möglich.Zeichnungshinweis:Form A: ohne Rastnut, ohne Kontermutter
Form B: ohne Rastnut, mit Kontermutter
Form C: mit Rastnut, ohne Kontermutter
Form D: mit Rastnut, mit Kontermutter DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

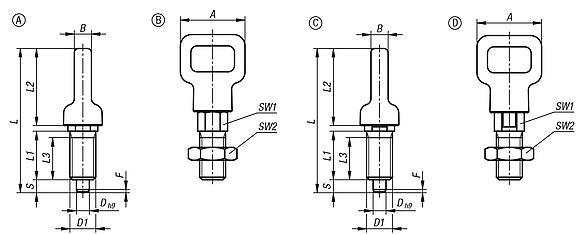

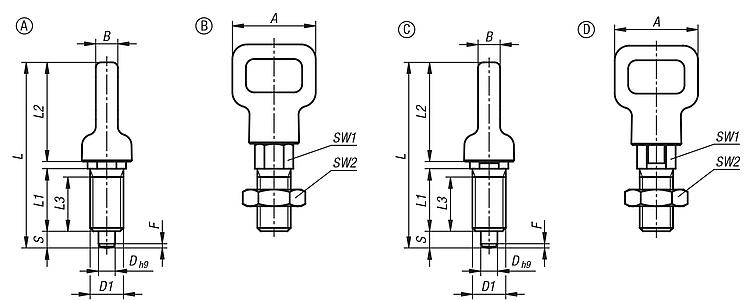

Zeichnungen (Gesamtübersicht) |

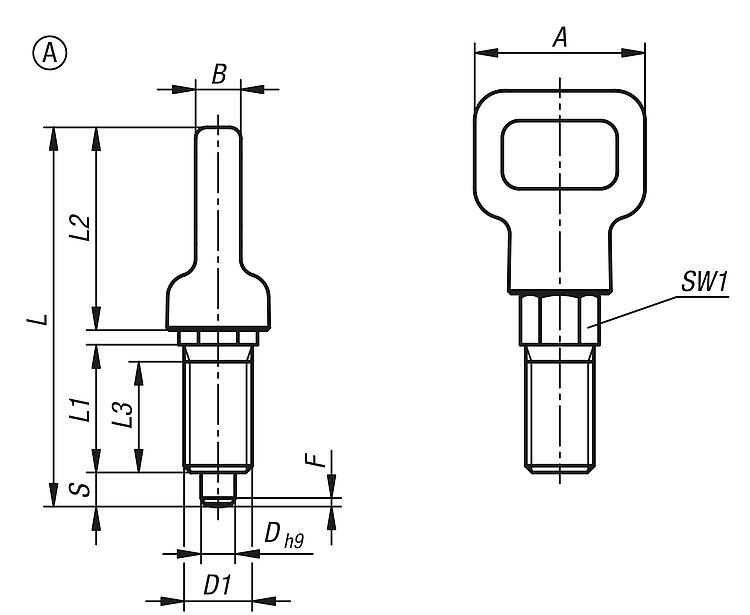

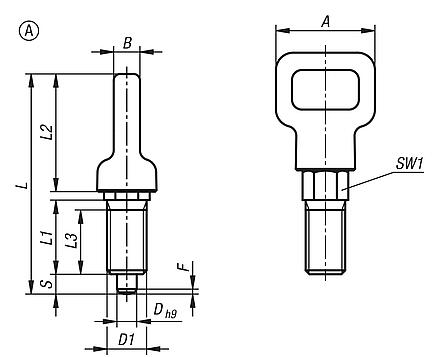

Arretierbolzen Stahl oder Edelstahl, mit Kunststoff-Ösengriff, Form A |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Farbe
Komponente | D | D1 | A | B | L | L1 | L2 | L3 | Hub
S | SW1 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0525.0104080 | A | Stahl | schwarzgrau RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 |  | | 6,83 € | | | B0525.0115100 | A | Stahl | schwarzgrau RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,33 € | | | B0525.0126120 | A | Stahl | schwarzgrau RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 7,84 € | | | B0525.0138160 | A | Stahl | schwarzgrau RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,35 € | | | B0525.0104081 | A | Stahl | schwarzgrau RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 6,83 € | | | B0525.0115101 | A | Stahl | schwarzgrau RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,33 € | | | B0525.0126121 | A | Stahl | schwarzgrau RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 7,84 € | | | B0525.0138161 | A | Stahl | schwarzgrau RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,35 € | | | B0525.010408084 | A | Stahl | verkehrsrot RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 6,83 € | | | B0525.011510084 | A | Stahl | verkehrsrot RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,33 € | | | B0525.012612084 | A | Stahl | verkehrsrot RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 7,84 € | | | B0525.013816084 | A | Stahl | verkehrsrot RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,35 € | | | B0525.010408184 | A | Stahl | verkehrsrot RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 6,83 € | | | B0525.011510184 | A | Stahl | verkehrsrot RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,33 € | | | B0525.012612184 | A | Stahl | verkehrsrot RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 7,84 € | | | B0525.013816184 | A | Stahl | verkehrsrot RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,35 € | | | B0525.1104080 | A | Edelstahl | schwarzgrau RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,22 € | | | B0525.1115100 | A | Edelstahl | schwarzgrau RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 8,78 € | | | B0525.1126120 | A | Edelstahl | schwarzgrau RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,34 € | | | B0525.1138160 | A | Edelstahl | schwarzgrau RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 9,90 € | | | B0525.1104081 | A | Edelstahl | schwarzgrau RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,22 € | | | B0525.1115101 | A | Edelstahl | schwarzgrau RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 8,78 € | | | B0525.1126121 | A | Edelstahl | schwarzgrau RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,34 € | | | B0525.1138161 | A | Edelstahl | schwarzgrau RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 9,90 € | | | B0525.110408084 | A | Edelstahl | verkehrsrot RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,22 € | | | B0525.111510084 | A | Edelstahl | verkehrsrot RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 8,78 € | | | B0525.112612084 | A | Edelstahl | verkehrsrot RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,34 € | | | B0525.113816084 | A | Edelstahl | verkehrsrot RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 9,90 € | | | B0525.110408184 | A | Edelstahl | verkehrsrot RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,22 € | | | B0525.111510184 | A | Edelstahl | verkehrsrot RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 8,78 € | | | B0525.112612184 | A | Edelstahl | verkehrsrot RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,34 € | | | B0525.113816184 | A | Edelstahl | verkehrsrot RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 9,90 € | |
|

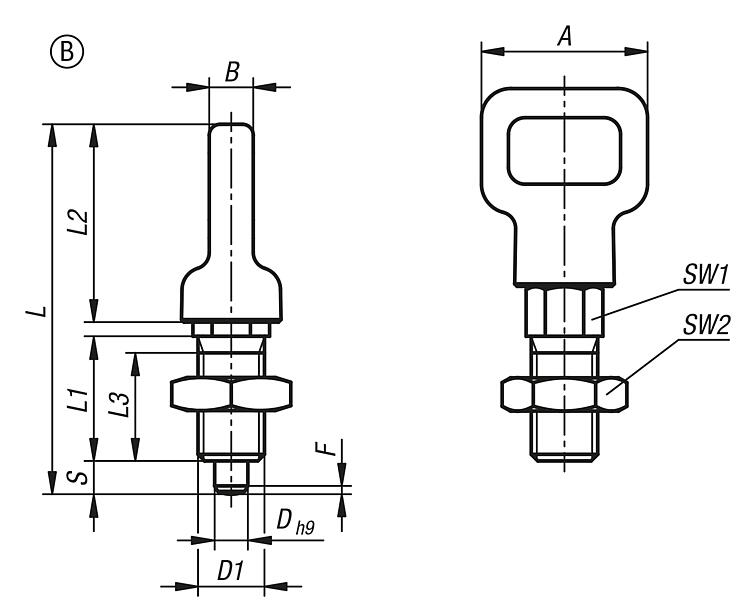

Arretierbolzen Stahl oder Edelstahl, mit Kunststoff-Ösengriff, Form B |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Farbe
Komponente | D | D1 | A | B | L | L1 | L2 | L3 | Hub
S | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0525.0204080 | B | Stahl | schwarzgrau RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 6,93 € | | | B0525.0215100 | B | Stahl | schwarzgrau RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,44 € | | | B0525.0226120 | B | Stahl | schwarzgrau RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 7,94 € | | | B0525.0238160 | B | Stahl | schwarzgrau RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,45 € | | | B0525.0204081 | B | Stahl | schwarzgrau RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 6,93 € | | | B0525.0215101 | B | Stahl | schwarzgrau RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,44 € | | | B0525.0226121 | B | Stahl | schwarzgrau RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 7,94 € | | | B0525.0238161 | B | Stahl | schwarzgrau RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,45 € | | | B0525.020408084 | B | Stahl | verkehrsrot RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 6,93 € | | | B0525.021510084 | B | Stahl | verkehrsrot RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,44 € | | | B0525.022612084 | B | Stahl | verkehrsrot RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 7,94 € | | | B0525.023816084 | B | Stahl | verkehrsrot RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,45 € | | | B0525.020408184 | B | Stahl | verkehrsrot RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 6,93 € | | | B0525.021510184 | B | Stahl | verkehrsrot RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,44 € | | | B0525.022612184 | B | Stahl | verkehrsrot RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 7,94 € | | | B0525.023816184 | B | Stahl | verkehrsrot RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,45 € | | | B0525.1204080 | B | Edelstahl | schwarzgrau RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,33 € | | | B0525.1215100 | B | Edelstahl | schwarzgrau RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 8,89 € | | | B0525.1226120 | B | Edelstahl | schwarzgrau RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,45 € | | | B0525.1238160 | B | Edelstahl | schwarzgrau RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,01 € | | | B0525.1204081 | B | Edelstahl | schwarzgrau RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,33 € | | | B0525.1215101 | B | Edelstahl | schwarzgrau RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 8,89 € | | | B0525.1226121 | B | Edelstahl | schwarzgrau RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,45 € | | | B0525.1238161 | B | Edelstahl | schwarzgrau RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,01 € | | | B0525.120408084 | B | Edelstahl | verkehrsrot RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,33 € | | | B0525.121510084 | B | Edelstahl | verkehrsrot RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 8,89 € | | | B0525.122612084 | B | Edelstahl | verkehrsrot RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,45 € | | | B0525.123816084 | B | Edelstahl | verkehrsrot RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,01 € | | | B0525.120408184 | B | Edelstahl | verkehrsrot RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,33 € | | | B0525.121510184 | B | Edelstahl | verkehrsrot RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 8,89 € | | | B0525.122612184 | B | Edelstahl | verkehrsrot RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,45 € | | | B0525.123816184 | B | Edelstahl | verkehrsrot RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,01 € | |
|

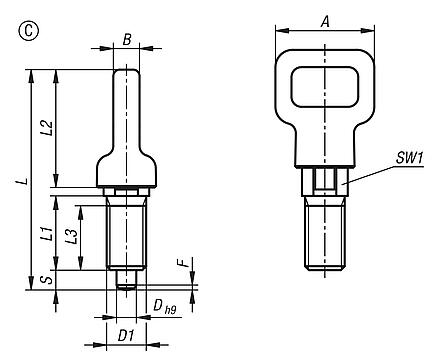

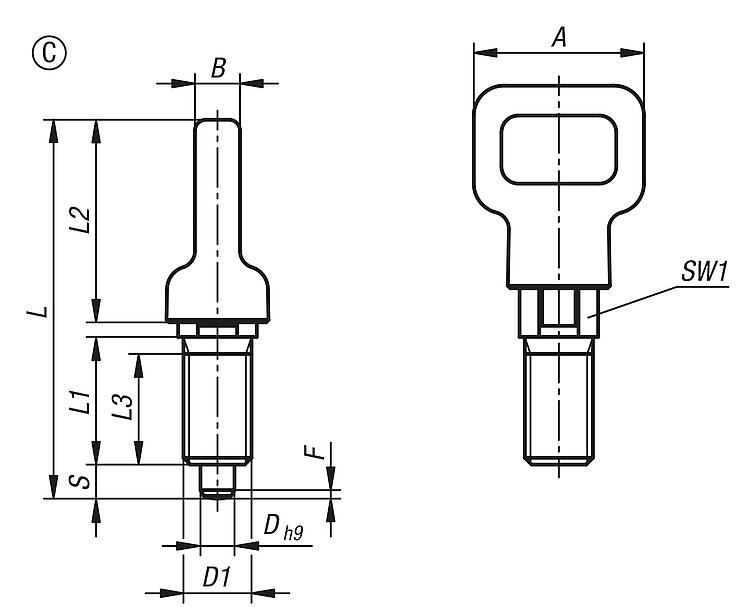

Arretierbolzen Stahl oder Edelstahl, mit Kunststoff-Ösengriff, Form C |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Farbe
Komponente | D | D1 | A | B | L | L1 | L2 | L3 | Hub
S | SW1 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0525.0304080 | C | Stahl | schwarzgrau RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 6,93 € | | | B0525.0315100 | C | Stahl | schwarzgrau RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,44 € | | | B0525.0326120 | C | Stahl | schwarzgrau RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 7,94 € | | | B0525.0338160 | C | Stahl | schwarzgrau RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,45 € | | | B0525.0304081 | C | Stahl | schwarzgrau RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 6,93 € | | | B0525.0315101 | C | Stahl | schwarzgrau RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,44 € | | | B0525.0326121 | C | Stahl | schwarzgrau RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 7,94 € | | | B0525.0338161 | C | Stahl | schwarzgrau RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,45 € | | | B0525.030408084 | C | Stahl | verkehrsrot RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 6,93 € | | | B0525.031510084 | C | Stahl | verkehrsrot RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,44 € | | | B0525.032612084 | C | Stahl | verkehrsrot RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 7,94 € | | | B0525.033816084 | C | Stahl | verkehrsrot RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,45 € | | | B0525.030408184 | C | Stahl | verkehrsrot RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 6,93 € | | | B0525.031510184 | C | Stahl | verkehrsrot RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,44 € | | | B0525.032612184 | C | Stahl | verkehrsrot RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 7,94 € | | | B0525.033816184 | C | Stahl | verkehrsrot RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,45 € | | | B0525.1304080 | C | Edelstahl | schwarzgrau RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,33 € | | | B0525.1315100 | C | Edelstahl | schwarzgrau RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 8,89 € | | | B0525.1326120 | C | Edelstahl | schwarzgrau RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,45 € | | | B0525.1338160 | C | Edelstahl | schwarzgrau RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 10,01 € | | | B0525.1304081 | C | Edelstahl | schwarzgrau RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,33 € | | | B0525.1315101 | C | Edelstahl | schwarzgrau RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 8,89 € | | | B0525.1326121 | C | Edelstahl | schwarzgrau RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,45 € | | | B0525.1338161 | C | Edelstahl | schwarzgrau RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 10,01 € | | | B0525.130408084 | C | Edelstahl | verkehrsrot RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,33 € | | | B0525.131510084 | C | Edelstahl | verkehrsrot RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 8,89 € | | | B0525.132612084 | C | Edelstahl | verkehrsrot RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,45 € | | | B0525.133816084 | C | Edelstahl | verkehrsrot RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 10,01 € | | | B0525.130408184 | C | Edelstahl | verkehrsrot RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,33 € | | | B0525.131510184 | C | Edelstahl | verkehrsrot RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 8,89 € | | | B0525.132612184 | C | Edelstahl | verkehrsrot RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,45 € | | | B0525.133816184 | C | Edelstahl | verkehrsrot RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 10,01 € | |
|

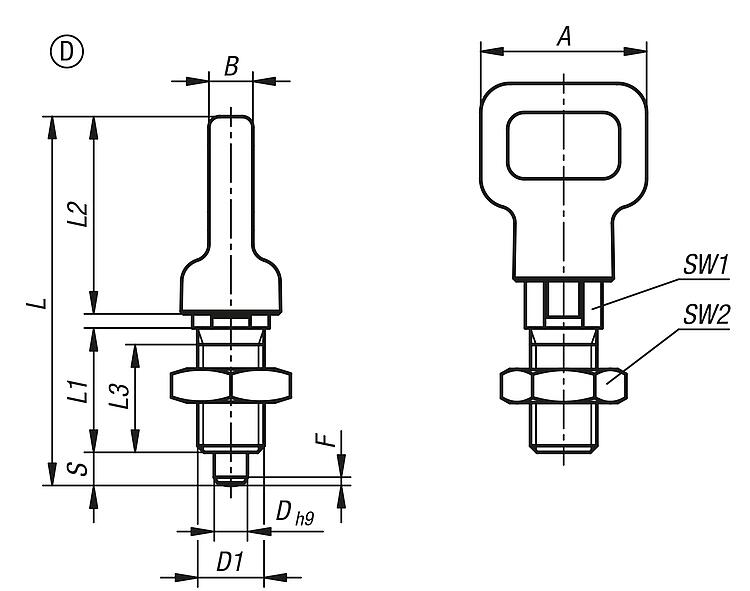

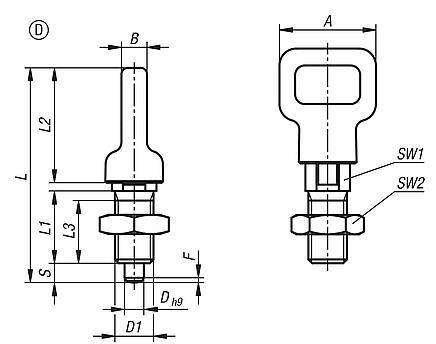

Arretierbolzen Stahl oder Edelstahl, mit Kunststoff-Ösengriff, Form D |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Farbe
Komponente | D | D1 | A | B | L | L1 | L2 | L3 | Hub
S | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0525.0404080 | D | Stahl | schwarzgrau RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 7,02 € | | | B0525.0415100 | D | Stahl | schwarzgrau RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,54 € | | | B0525.0426120 | D | Stahl | schwarzgrau RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 8,04 € | | | B0525.0438160 | D | Stahl | schwarzgrau RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,55 € | | | B0525.0404081 | D | Stahl | schwarzgrau RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 7,02 € | | | B0525.0415101 | D | Stahl | schwarzgrau RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,54 € | | | B0525.0426121 | D | Stahl | schwarzgrau RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 8,04 € | | | B0525.0438161 | D | Stahl | schwarzgrau RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,55 € | | | B0525.040408084 | D | Stahl | verkehrsrot RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 7,02 € | | | B0525.041510084 | D | Stahl | verkehrsrot RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,54 € | | | B0525.042612084 | D | Stahl | verkehrsrot RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 8,04 € | | | B0525.043816084 | D | Stahl | verkehrsrot RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,55 € | | | B0525.040408184 | D | Stahl | verkehrsrot RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 7,02 € | | | B0525.041510184 | D | Stahl | verkehrsrot RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,54 € | | | B0525.042612184 | D | Stahl | verkehrsrot RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 8,04 € | | | B0525.043816184 | D | Stahl | verkehrsrot RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,55 € | | | B0525.1404080 | D | Edelstahl | schwarzgrau RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,45 € | | | B0525.1415100 | D | Edelstahl | schwarzgrau RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 9,00 € | | | B0525.1426120 | D | Edelstahl | schwarzgrau RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,57 € | | | B0525.1438160 | D | Edelstahl | schwarzgrau RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,11 € | | | B0525.1404081 | D | Edelstahl | schwarzgrau RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,45 € | | | B0525.1415101 | D | Edelstahl | schwarzgrau RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 9,00 € | | | B0525.1426121 | D | Edelstahl | schwarzgrau RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,57 € | | | B0525.1438161 | D | Edelstahl | schwarzgrau RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,11 € | | | B0525.140408084 | D | Edelstahl | verkehrsrot RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,45 € | | | B0525.141510084 | D | Edelstahl | verkehrsrot RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 9,00 € | | | B0525.142612084 | D | Edelstahl | verkehrsrot RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,57 € | | | B0525.143816084 | D | Edelstahl | verkehrsrot RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,11 € | | | B0525.140408184 | D | Edelstahl | verkehrsrot RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,45 € | | | B0525.141510184 | D | Edelstahl | verkehrsrot RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 9,00 € | | | B0525.142612184 | D | Edelstahl | verkehrsrot RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,57 € | | | B0525.143816184 | D | Edelstahl | verkehrsrot RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,11 € | |
|
