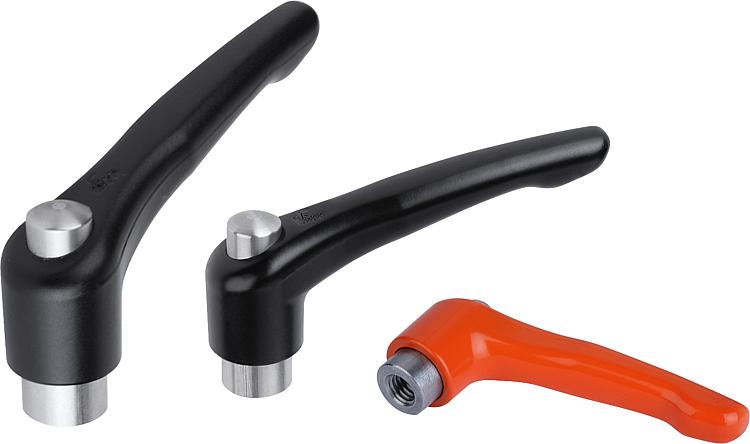

B0236Klemmhebel Zinkdruckguss mit Innengewinde und Schutzkappe,... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Griffhebel aus Zinkdruckguss nach DIN EN 12844.
Stahlteile Edelstahl 1.4305 (entspricht AISI 303).
Schutzkappe aus Edelstahl 1.4305 (entspricht AISI 303). Ausführung:Griffhebel kunststoffbeschichtet
Stahlteile blank.Hinweis:Es werden serienmäßig geliefert:
schwarz seidenmatt, orange RAL 2004.Auf Anfrage:Weitere Innengewinde, Farben sowie Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Farbe
Grundkörper | Größe | X | T | D | D1 | D2 | H | H1 | H2 | H3 | H4 | A | A1 | B | Zähnezahl
| CAD | Zub. | Preis | Bestellen |
|---|
| B0236.92061 | schwarz RAL 9005 | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 32 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 |  | | 9,71 € | | | B0236.92062 | reinorange RAL 2004 | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 32 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,71 € | | | B0236.92081 | schwarz RAL 9005 | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 32 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,71 € | | | B0236.92082 | reinorange RAL 2004 | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 32 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,71 € | | | B0236.93081 | schwarz RAL 9005 | 3 | M8 | 14 | 16 | 21 | 22 | 41,5 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 11,03 € | | | B0236.93082 | reinorange RAL 2004 | 3 | M8 | 14 | 16 | 21 | 22 | 41,5 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 11,03 € | | | B0236.93101 | schwarz RAL 9005 | 3 | M10 | 14 | 16 | 21 | 22 | 41,5 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 11,03 € | | | B0236.93102 | reinorange RAL 2004 | 3 | M10 | 14 | 16 | 21 | 22 | 41,5 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 11,03 € | |
