B0048Arretierbolzen Stahl oder Edelstahl mit Kunststoff-Pilzgriff und... |
zurück |
|
|
BeschreibungWerkstoff:Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305 (entspricht AISI 303).
Arretierstift 1.4034 (entspricht AISI 420).
Arretierstift nicht gehärtet:
Gewindehülse 1.4305 (entspricht AISI 303).
Arretierstift 1.4305 (entspricht AISI 303).
Pilzgriff Thermoplast schwarzgrau. Ausführung:Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.Hinweis:Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.Auf Anfrage:Sonderausführungen.Zubehör:Distanzringe B0064Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

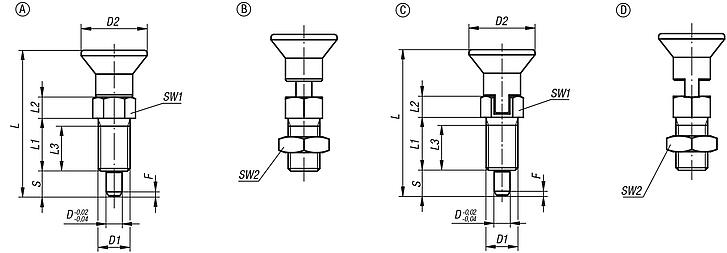

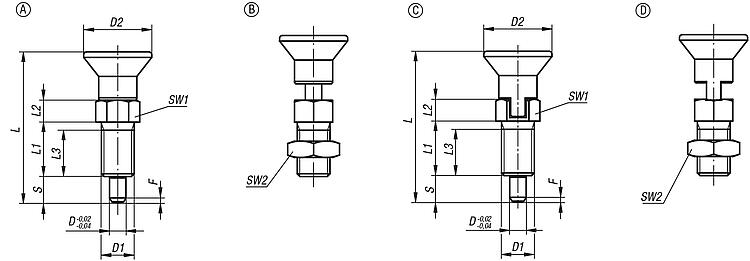

Zeichnungen (Gesamtübersicht) |

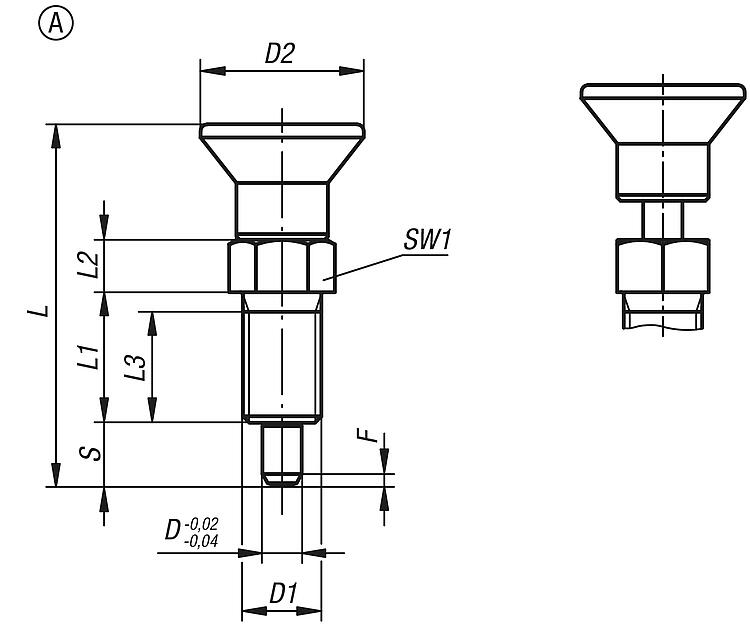

Arretierbolzen Stahl oder Edelstahl mit Kunststoff-Pilzgriff und verlängertem Arretierstift |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Arretierstift | D | D1 | D2 | L | L1 | L2 | L3 | Hub
S | SW1 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0048.21903 | A | Stahl | gehärtet | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 0,8 | 4,5 | 12 |  | | 7,21 € | | | B0048.21004 | A | Stahl | gehärtet | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 1 | 6 | 15 | |  | 6,53 € | | | B0048.21105 | A | Stahl | gehärtet | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 1,3 | 5 | 16 | | | 6,91 € | | | B0048.21206 | A | Stahl | gehärtet | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 7,62 € | | | B0048.21308 | A | Stahl | gehärtet | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 9,85 € | | | B0048.21410 | A | Stahl | gehärtet | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 2,8 | 15 | 43 | | | 10,00 € | | | B0048.21412 | A | Stahl | gehärtet | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 2,8 | 15 | 51 | | | 14,12 € | | | B0048.21516 | A | Stahl | gehärtet | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 3,2 | 20 | 60 | | | 18,72 € | | | B0048.201903 | A | Edelstahl | gehärtet | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 0,8 | 4,5 | 12 | | | 11,76 € | | | B0048.201004 | A | Edelstahl | gehärtet | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 1 | 6 | 15 | | | 10,03 € | | | B0048.201105 | A | Edelstahl | gehärtet | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 1,3 | 5 | 16 | | | 11,22 € | | | B0048.201206 | A | Edelstahl | gehärtet | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 13,23 € | | | B0048.201308 | A | Edelstahl | gehärtet | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 17,58 € | | | B0048.201410 | A | Edelstahl | gehärtet | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 2,8 | 15 | 43 | | | 17,99 € | | | B0048.201412 | A | Edelstahl | gehärtet | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 2,8 | 15 | 51 | | | 26,40 € | | | B0048.201516 | A | Edelstahl | gehärtet | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 3,2 | 20 | 60 | | | 37,51 € | | | B0048.211903 | A | Edelstahl | ungehärtet | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 0,8 | 4,5 | 12 | | | 11,76 € | | | B0048.211004 | A | Edelstahl | ungehärtet | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 1 | 6 | 15 | | | 10,03 € | | | B0048.211105 | A | Edelstahl | ungehärtet | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 1,3 | 5 | 16 | | | 11,22 € | | | B0048.211206 | A | Edelstahl | ungehärtet | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 13,23 € | | | B0048.211308 | A | Edelstahl | ungehärtet | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 17,58 € | | | B0048.211410 | A | Edelstahl | ungehärtet | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 2,8 | 15 | 43 | | | 17,99 € | | | B0048.211412 | A | Edelstahl | ungehärtet | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 2,8 | 15 | 51 | | | 26,40 € | | | B0048.211516 | A | Edelstahl | ungehärtet | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 3,2 | 20 | 60 | | | 37,51 € | |
|

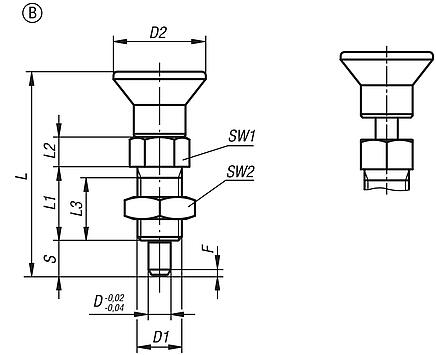

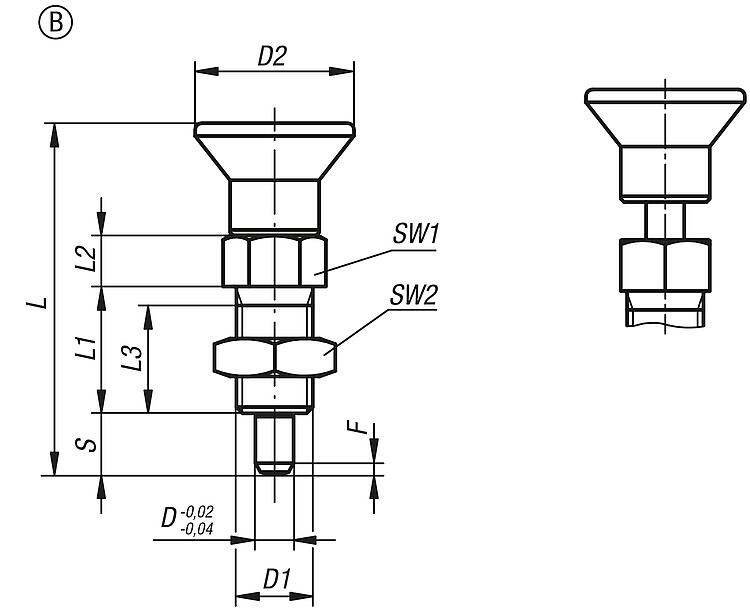

Arretierbolzen Stahl oder Edelstahl mit Kunststoff-Pilzgriff, verlängertem Arretierstift und Kontermutter |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Arretierstift | D | D1 | D2 | L | L1 | L2 | L3 | Hub
S | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0048.22903 | B | Stahl | gehärtet | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 10 | 0,8 | 4,5 | 12 | | | 7,29 € | | | B0048.22004 | B | Stahl | gehärtet | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 13 | 1 | 6 | 15 | | | 6,59 € | | | B0048.22105 | B | Stahl | gehärtet | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 | | | 6,98 € | | | B0048.22206 | B | Stahl | gehärtet | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 | | | 7,78 € | | | B0048.22308 | B | Stahl | gehärtet | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 | | | 9,66 € | | | B0048.22410 | B | Stahl | gehärtet | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 30 | 2,8 | 15 | 43 | | | 10,10 € | | | B0048.22412 | B | Stahl | gehärtet | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 30 | 2,8 | 15 | 51 | | | 14,30 € | | | B0048.22516 | B | Stahl | gehärtet | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 36 | 3,2 | 20 | 60 | | | 18,97 € | | | B0048.202903 | B | Edelstahl | gehärtet | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 10 | 0,8 | 4,5 | 12 | | | 12,56 € | | | B0048.202004 | B | Edelstahl | gehärtet | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 13 | 1 | 6 | 15 | | | 10,70 € | | | B0048.202105 | B | Edelstahl | gehärtet | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 | | | 12,00 € | | | B0048.202206 | B | Edelstahl | gehärtet | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 | | | 14,08 € | | | B0048.202308 | B | Edelstahl | gehärtet | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 | | | 17,88 € | | | B0048.202410 | B | Edelstahl | gehärtet | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 30 | 2,8 | 15 | 43 | | | 18,65 € | | | B0048.202412 | B | Edelstahl | gehärtet | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 30 | 2,8 | 15 | 51 | | | 27,36 € | | | B0048.202516 | B | Edelstahl | gehärtet | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 36 | 3,2 | 20 | 60 | | | 38,84 € | | | B0048.212903 | B | Edelstahl | ungehärtet | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 10 | 0,8 | 4,5 | 12 | | | 12,56 € | | | B0048.212004 | B | Edelstahl | ungehärtet | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 13 | 1 | 6 | 15 | | | 10,70 € | | | B0048.212105 | B | Edelstahl | ungehärtet | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 | | | 12,00 € | | | B0048.212206 | B | Edelstahl | ungehärtet | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 | | | 14,08 € | | | B0048.212308 | B | Edelstahl | ungehärtet | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 | | | 17,88 € | | | B0048.212410 | B | Edelstahl | ungehärtet | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 30 | 2,8 | 15 | 43 | | | 18,65 € | | | B0048.212412 | B | Edelstahl | ungehärtet | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 30 | 2,8 | 15 | 51 | | | 27,36 € | | | B0048.212516 | B | Edelstahl | ungehärtet | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 36 | 3,2 | 20 | 60 | | | 38,84 € | |
|

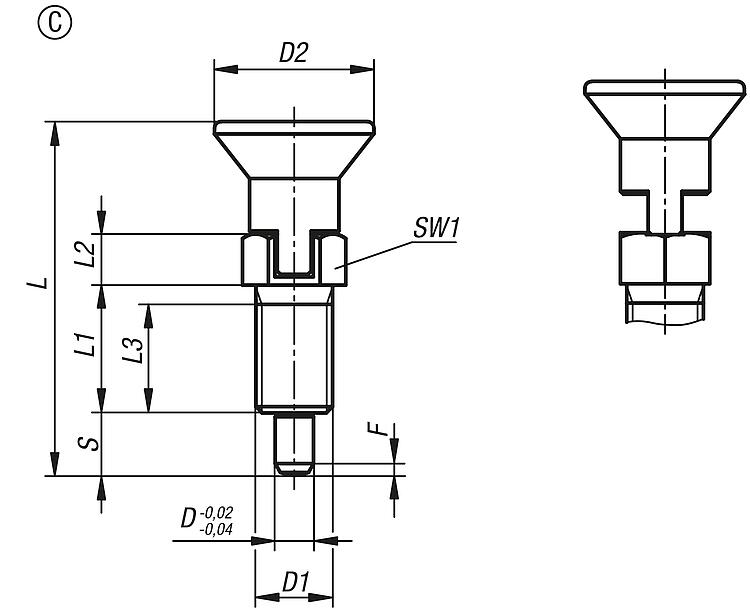

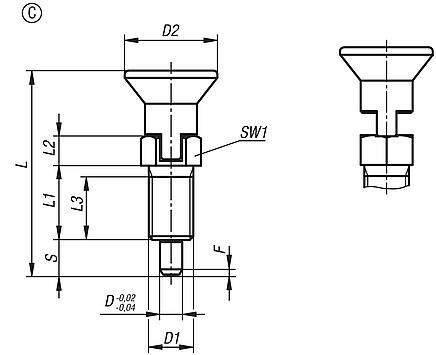

Arretierbolzen Stahl oder Edelstahl mit Kunststoff-Pilzgriff, verlängertem Arretierstift und Rastnut |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Arretierstift | D | D1 | D2 | L | L1 | L2 | L3 | Hub
S | SW1 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0048.23105 | C | Stahl | gehärtet | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 1,3 | 5 | 16 | | | 8,66 € | | | B0048.23206 | C | Stahl | gehärtet | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 9,61 € | | | B0048.23308 | C | Stahl | gehärtet | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 11,51 € | | | B0048.203105 | C | Edelstahl | gehärtet | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 1,3 | 5 | 16 | | | 12,61 € | | | B0048.203206 | C | Edelstahl | gehärtet | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 14,91 € | | | B0048.203308 | C | Edelstahl | gehärtet | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 20,22 € | | | B0048.213105 | C | Edelstahl | ungehärtet | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 1,3 | 5 | 16 | | | 12,61 € | | | B0048.213206 | C | Edelstahl | ungehärtet | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 14,91 € | | | B0048.213308 | C | Edelstahl | ungehärtet | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 20,22 € | |
|

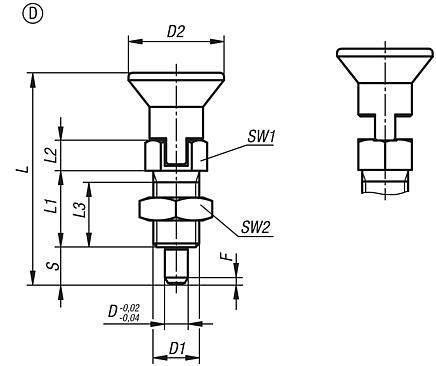

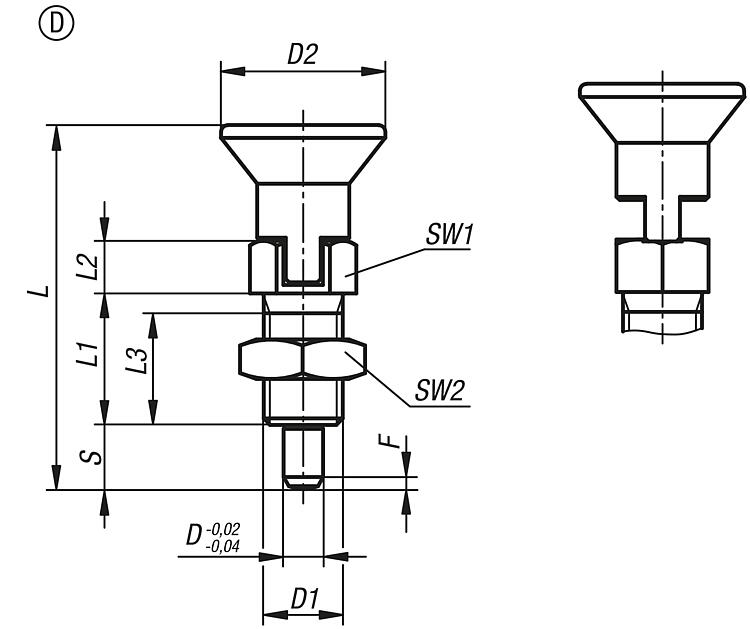

Arretierbolzen Stahl oder Edelstahl mit Kunststoff-Pilzgriff, verlängertem Arretierstift, Rastnut und Kontermutter |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Arretierstift | D | D1 | D2 | L | L1 | L2 | L3 | Hub
S | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0048.24105 | D | Stahl | gehärtet | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 | | | 8,79 € | | | B0048.24206 | D | Stahl | gehärtet | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 | | | 9,81 € | | | B0048.24308 | D | Stahl | gehärtet | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 | | | 11,88 € | | | B0048.204105 | D | Edelstahl | gehärtet | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 | | | 13,35 € | | | B0048.204206 | D | Edelstahl | gehärtet | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 | | | 15,72 € | | | B0048.204308 | D | Edelstahl | gehärtet | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 | | | 21,44 € | | | B0048.214105 | D | Edelstahl | ungehärtet | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 | | | 13,35 € | | | B0048.214206 | D | Edelstahl | ungehärtet | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 | | | 15,72 € | | | B0048.214308 | D | Edelstahl | ungehärtet | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 | | | 21,44 € | |
|
