Item description/product images |
|
|

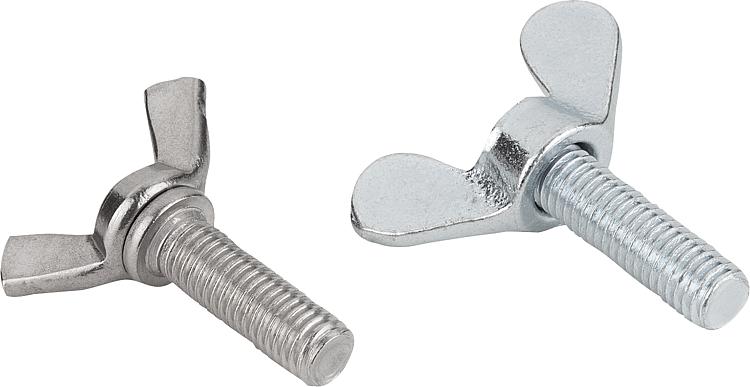

DescriptionMaterial:Steel (German type: malleable iron head, steel shaft) min. grade 4.6 or stainless steel A2.Version:Electro zinc-plated steel.

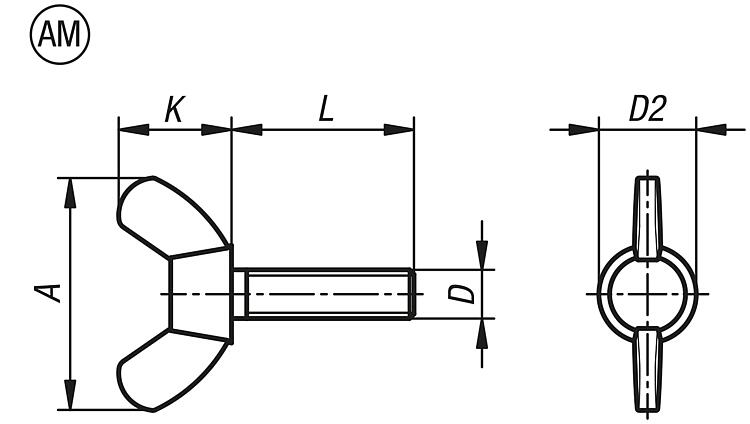

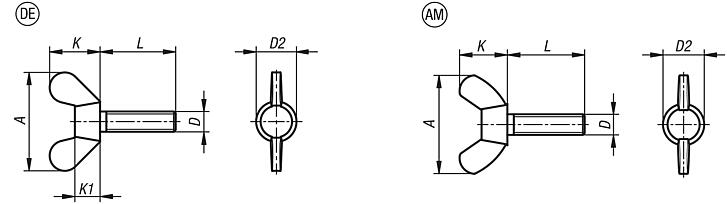

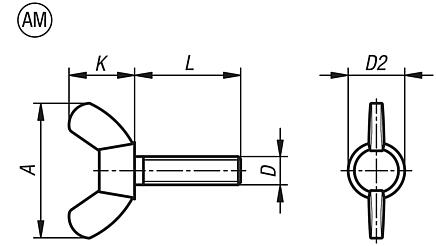

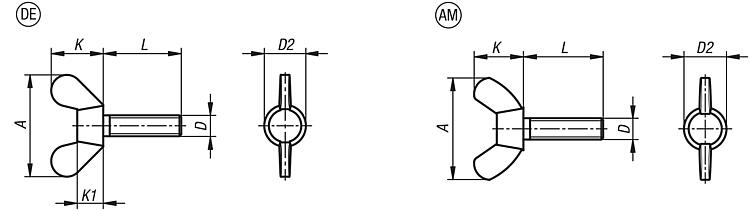

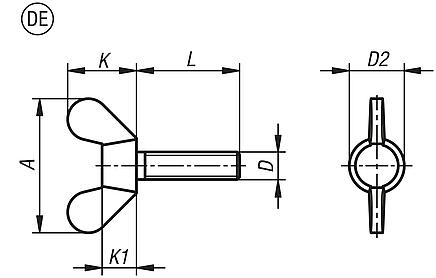

Bright stainless steel.Note:The wing screws can be tightened and (generally) loosened by hand.Drawing reference:DE = German style similar to DIN 316
AM = US style DownloadHere is all the information as a PDF datasheet:
Are you looking for CAD data? These can be found directly in the product table.
|
Drawings (total overview) |
| Order No. | Form | Main
material | D | L | A
max. | D2
max. | K | K1 | CAD | Acc. | Price | Order |
|---|
| B0602.104X8 | DE | steel | M4 | 8 | 20 | 7 | 9,5 | 3,9 |  | | 1.53 € | | | B0602.104X10 | DE | steel | M4 | 10 | 20 | 7 | 9,5 | 3,9 | | | 1.50 € | | | B0602.104X12 | DE | steel | M4 | 12 | 20 | 7 | 9,5 | 3,9 | | | 1.59 € | | | B0602.104X16 | DE | steel | M4 | 16 | 20 | 7 | 9,5 | 3,9 | | | 1.53 € | | | B0602.104X20 | DE | steel | M4 | 20 | 20 | 7 | 9,5 | 3,9 | | | 1.71 € | | | B0602.104X25 | DE | steel | M4 | 25 | 20 | 7 | 9,5 | 3,9 | | | 1.51 € | | | B0602.104X30 | DE | steel | M4 | 30 | 20 | 7 | 9,5 | 3,9 | | | 1.60 € | | | B0602.105X10 | DE | steel | M5 | 10 | 25 | 9,5 | 12 | 5,3 | | | 1.51 € | | | B0602.105X12 | DE | steel | M5 | 12 | 25 | 9,5 | 12 | 5,3 | | | 1.61 € | | | B0602.105X16 | DE | steel | M5 | 16 | 25 | 9,5 | 12 | 5,3 | | | 1.56 € | | | B0602.105X20 | DE | steel | M5 | 20 | 25 | 9,5 | 12 | 5,3 | | | 1.60 € | | | B0602.105X25 | DE | steel | M5 | 25 | 25 | 9,5 | 12 | 5,3 | | | 1.61 € | | | B0602.105X30 | DE | steel | M5 | 30 | 25 | 9,5 | 12 | 5,3 | | | 1.68 € | | | B0602.105X35 | DE | steel | M5 | 35 | 25 | 9,5 | 12 | 5,3 | | | 1.74 € | | | B0602.105X40 | DE | steel | M5 | 40 | 25 | 9,5 | 12 | 5,3 | | | 1.75 € | | | B0602.105X50 | DE | steel | M5 | 50 | 25 | 9,5 | 12 | 5,3 | | | 1.86 € | | | B0602.106X10 | DE | steel | M6 | 10 | 31,5 | 11,5 | 16 | 6,5 | | | 1.75 € | | | B0602.106X12 | DE | steel | M6 | 12 | 31,5 | 11,5 | 16 | 6,5 | | | 1.85 € | | | B0602.106X16 | DE | steel | M6 | 16 | 31,5 | 11,5 | 16 | 6,5 | | | 1.78 € | | | B0602.106X20 | DE | steel | M6 | 20 | 31,5 | 11,5 | 16 | 6,5 | | | 1.80 € | | | B0602.106X25 | DE | steel | M6 | 25 | 31,5 | 11,5 | 16 | 6,5 | | | 1.97 € | | | B0602.106X30 | DE | steel | M6 | 30 | 31,5 | 11,5 | 16 | 6,5 | | | 2.01 € | | | B0602.106X35 | DE | steel | M6 | 35 | 31,5 | 11,5 | 16 | 6,5 | | | 1.90 € | | | B0602.106X40 | DE | steel | M6 | 40 | 31,5 | 11,5 | 16 | 6,5 | | | 2.14 € | | | B0602.106X50 | DE | steel | M6 | 50 | 31,5 | 11,5 | 16 | 6,5 | | | 2.07 € | | | B0602.108X10 | DE | steel | M8 | 10 | 37 | 14,5 | 19 | 8,3 | | | 2.47 € | | | B0602.108X12 | DE | steel | M8 | 12 | 37 | 14,5 | 19 | 8,3 | | | 1.94 € | | | B0602.108X16 | DE | steel | M8 | 16 | 37 | 14,5 | 19 | 8,3 | | | 2.52 € | | | B0602.108X20 | DE | steel | M8 | 20 | 37 | 14,5 | 19 | 8,3 | | | 2.68 € | | | B0602.108X25 | DE | steel | M8 | 25 | 37 | 14,5 | 19 | 8,3 | | | 2.70 € | | | B0602.108X30 | DE | steel | M8 | 30 | 37 | 14,5 | 19 | 8,3 | | | 2.90 € | | | B0602.108X35 | DE | steel | M8 | 35 | 37 | 14,5 | 19 | 8,3 | | | 2.95 € | | | B0602.108X40 | DE | steel | M8 | 40 | 37 | 14,5 | 19 | 8,3 | | | 2.88 € | | | B0602.108X50 | DE | steel | M8 | 50 | 37 | 14,5 | 19 | 8,3 | | | 3.11 € | | | B0602.108X60 | DE | steel | M8 | 60 | 37 | 14,5 | 19 | 8,3 | | | 3.53 € | | | B0602.110X16 | DE | steel | M10 | 16 | 49,5 | 18,5 | 24 | 10 | | | 3.51 € | | | B0602.110X20 | DE | steel | M10 | 20 | 49,5 | 18,5 | 24 | 10 | | | 3.64 € | | | B0602.110X25 | DE | steel | M10 | 25 | 49,5 | 18,5 | 24 | 10 | | | 3.76 € | | | B0602.110X30 | DE | steel | M10 | 30 | 49,5 | 18,5 | 24 | 10 | | | 3.97 € | | | B0602.110X40 | DE | steel | M10 | 40 | 49,5 | 18,5 | 24 | 10 | | | 4.58 € | | | B0602.110X50 | DE | steel | M10 | 50 | 49,5 | 18,5 | 24 | 10 | | | 4.92 € | | | B0602.110X60 | DE | steel | M10 | 60 | 49,5 | 18,5 | 24 | 10 | | | 5.44 € | | | B0602.110X70 | DE | steel | M10 | 70 | 49,5 | 18,5 | 24 | 10 | | | 5.91 € | | | B0602.112X20 | DE | steel | M12 | 20 | 63,5 | 21,5 | 32,3 | 12 | | | 4.67 € | | | B0602.112X25 | DE | steel | M12 | 25 | 63,5 | 21,5 | 32,3 | 12 | | | 5.02 € | | | B0602.112X30 | DE | steel | M12 | 30 | 63,5 | 21,5 | 32,3 | 12 | | | 4.79 € | | | B0602.112X40 | DE | steel | M12 | 40 | 63,5 | 21,5 | 32,3 | 12 | | | 5.31 € | | | B0602.112X50 | DE | steel | M12 | 50 | 63,5 | 21,5 | 32,3 | 12 | | | 5.64 € | | | B0602.112X60 | DE | steel | M12 | 60 | 63,5 | 21,5 | 32,3 | 12 | | | 5.99 € | | | B0602.112X70 | DE | steel | M12 | 70 | 63,5 | 21,5 | 32,3 | 12 | | | 7.00 € | | | B0602.112X80 | DE | steel | M12 | 80 | 63,5 | 21,5 | 32,3 | 12 | | | 7.22 € | |
|
| Order No. | Form | Main
material | D | L | A
max. | D2
max. | K | CAD | Acc. | Price | Order |
|---|
| B0602.204X10 | AM | steel | M4 | 10 | 22 | 9,5 | 10,5 | | | 0.82 € | | | B0602.204X12 | AM | steel | M4 | 12 | 22 | 9,5 | 10,5 | | | 0.82 € | | | B0602.204X15 | AM | steel | M4 | 15 | 22 | 9,5 | 10,5 | | | 0.83 € | | | B0602.204X20 | AM | steel | M4 | 20 | 22 | 9,5 | 10,5 | | | 0.83 € | | | B0602.204X25 | AM | steel | M4 | 25 | 22 | 9,5 | 10,5 | | | 0.85 € | | | B0602.204X30 | AM | steel | M4 | 30 | 22 | 9,5 | 10,5 | | | 0.87 € | | | B0602.205X10 | AM | steel | M5 | 10 | 22 | 9,5 | 10,5 | | | 0.83 € | | | B0602.205X12 | AM | steel | M5 | 12 | 22 | 9,5 | 10,5 | | | 0.83 € | | | B0602.205X15 | AM | steel | M5 | 15 | 22 | 9,5 | 10,5 | | | 0.84 € | | | B0602.205X20 | AM | steel | M5 | 20 | 22 | 9,5 | 10,5 | | | 0.85 € | | | B0602.205X25 | AM | steel | M5 | 25 | 22 | 9,5 | 10,5 | | | 0.87 € | | | B0602.205X30 | AM | steel | M5 | 30 | 22 | 9,5 | 10,5 | | | 0.88 € | | | B0602.205X35 | AM | steel | M5 | 35 | 22 | 9,5 | 10,5 | | | 0.88 € | | | B0602.205X40 | AM | steel | M5 | 40 | 22 | 9,5 | 10,5 | | | 0.90 € | | | B0602.206X10 | AM | steel | M6 | 10 | 26,8 | 11,9 | 12,9 | | | 0.98 € | | | B0602.206X12 | AM | steel | M6 | 12 | 26,8 | 11,9 | 12,9 | | | 0.98 € | | | B0602.206X15 | AM | steel | M6 | 15 | 26,8 | 11,9 | 12,9 | | | 0.98 € | | | B0602.206X20 | AM | steel | M6 | 20 | 26,8 | 11,9 | 12,9 | | | 0.99 € | | | B0602.206X25 | AM | steel | M6 | 25 | 26,8 | 11,9 | 12,9 | | | 1.00 € | | | B0602.206X30 | AM | steel | M6 | 30 | 26,8 | 11,9 | 12,9 | | | 1.01 € | | | B0602.206X35 | AM | steel | M6 | 35 | 26,8 | 11,9 | 12,9 | | | 1.03 € | | | B0602.206X40 | AM | steel | M6 | 40 | 26,8 | 11,9 | 12,9 | | | 1.04 € | | | B0602.206X50 | AM | steel | M6 | 50 | 26,8 | 11,9 | 12,9 | | | 1.13 € | | | B0602.208X10 | AM | steel | M8 | 10 | 30,3 | 13,5 | 14,8 | | | 1.46 € | | | B0602.208X12 | AM | steel | M8 | 12 | 30,3 | 13,5 | 14,8 | | | 1.38 € | | | B0602.208X15 | AM | steel | M8 | 15 | 30,3 | 13,5 | 14,8 | | | 1.40 € | | | B0602.208X20 | AM | steel | M8 | 20 | 30,3 | 13,5 | 14,8 | | | 1.43 € | | | B0602.208X25 | AM | steel | M8 | 25 | 30,3 | 13,5 | 14,8 | | | 1.46 € | | | B0602.208X30 | AM | steel | M8 | 30 | 30,3 | 13,5 | 14,8 | | | 1.49 € | | | B0602.208X35 | AM | steel | M8 | 35 | 30,3 | 13,5 | 14,8 | | | 1.51 € | | | B0602.208X40 | AM | steel | M8 | 40 | 30,3 | 13,5 | 14,8 | | | currently not available | | | B0602.208X45 | AM | steel | M8 | 45 | 30,3 | 13,5 | 14,8 | | | 1.60 € | | | B0602.208X50 | AM | steel | M8 | 50 | 30,3 | 13,5 | 14,8 | | | 1.62 € | | | B0602.210X15 | AM | steel | M10 | 15 | 35,3 | 15,3 | 17,3 | | | 1.68 € | | | B0602.210X20 | AM | steel | M10 | 20 | 35,3 | 15,3 | 17,3 | | | 1.68 € | | | B0602.210X25 | AM | steel | M10 | 25 | 35,3 | 15,3 | 17,3 | | | 1.76 € | | | B0602.210X30 | AM | steel | M10 | 30 | 35,3 | 15,3 | 17,3 | | | 1.80 € | | | B0602.210X40 | AM | steel | M10 | 40 | 35,3 | 15,3 | 17,3 | | | 1.92 € | | | B0602.210X50 | AM | steel | M10 | 50 | 35,3 | 15,3 | 17,3 | | | 2.06 € | | | B0602.210X60 | AM | steel | M10 | 60 | 35,3 | 15,3 | 17,3 | | | 2.47 € | | | B0602.212X30 | AM | steel | M12 | 30 | 47,5 | 20,5 | 22,5 | | | 1.94 € | | | B0602.212X40 | AM | steel | M12 | 40 | 47,5 | 20,5 | 22,5 | | | 2.26 € | | | B0602.212X50 | AM | steel | M12 | 50 | 47,5 | 20,5 | 22,5 | | | 2.27 € | | | B0602.212X60 | AM | steel | M12 | 60 | 47,5 | 20,5 | 22,5 | | | 3.07 € | | | B0602.1204X10 | AM | stainless steel A2 | M4 | 10 | 22 | 9,5 | 10,5 | | | 0.99 € | | | B0602.1204X12 | AM | stainless steel A2 | M4 | 12 | 22 | 9,5 | 10,5 | | | 1.02 € | | | B0602.1204X16 | AM | stainless steel A2 | M4 | 16 | 22 | 9,5 | 10,5 | | | 1.08 € | | | B0602.1204X20 | AM | stainless steel A2 | M4 | 20 | 22 | 9,5 | 10,5 | | | 1.12 € | | | B0602.1204X25 | AM | stainless steel A2 | M4 | 25 | 22 | 9,5 | 10,5 | | | 1.15 € | | | B0602.1204X30 | AM | stainless steel A2 | M4 | 30 | 22 | 9,5 | 10,5 | | | 1.18 € | | | B0602.1205X10 | AM | stainless steel A2 | M5 | 10 | 22 | 9,5 | 10,5 | | | 1.04 € | | | B0602.1205X12 | AM | stainless steel A2 | M5 | 12 | 22 | 9,5 | 10,5 | | | 1.18 € | | | B0602.1205X16 | AM | stainless steel A2 | M5 | 16 | 22 | 9,5 | 10,5 | | | 1.13 € | | | B0602.1205X20 | AM | stainless steel A2 | M5 | 20 | 22 | 9,5 | 10,5 | | | 1.17 € | | | B0602.1205X25 | AM | stainless steel A2 | M5 | 25 | 22 | 9,5 | 10,5 | | | 1.23 € | | | B0602.1205X30 | AM | stainless steel A2 | M5 | 30 | 22 | 9,5 | 10,5 | | | 1.23 € | | | B0602.1205X35 | AM | stainless steel A2 | M5 | 35 | 22 | 9,5 | 10,5 | | | 1.38 € | | | B0602.1205X40 | AM | stainless steel A2 | M5 | 40 | 22 | 9,5 | 10,5 | | | 1.47 € | | | B0602.1206X10 | AM | stainless steel A2 | M6 | 10 | 26,8 | 11,9 | 12,9 | | | 1.28 € | | | B0602.1206X12 | AM | stainless steel A2 | M6 | 12 | 26,8 | 11,9 | 12,9 | | | 1.32 € | | | B0602.1206X16 | AM | stainless steel A2 | M6 | 16 | 26,8 | 11,9 | 12,9 | | | 1.34 € | | | B0602.1206X20 | AM | stainless steel A2 | M6 | 20 | 26,8 | 11,9 | 12,9 | | | 1.37 € | | | B0602.1206X25 | AM | stainless steel A2 | M6 | 25 | 26,8 | 11,9 | 12,9 | | | 1.49 € | | | B0602.1206X30 | AM | stainless steel A2 | M6 | 30 | 26,8 | 11,9 | 12,9 | | | 1.53 € | | | B0602.1206X35 | AM | stainless steel A2 | M6 | 35 | 26,8 | 11,9 | 12,9 | | | 1.57 € | | | B0602.1206X40 | AM | stainless steel A2 | M6 | 40 | 26,8 | 11,9 | 12,9 | | | 1.64 € | | | B0602.1206X45 | AM | stainless steel A2 | M6 | 45 | 26,8 | 11,9 | 12,9 | | | 1.92 € | | | B0602.1206X50 | AM | stainless steel A2 | M6 | 50 | 26,8 | 11,9 | 12,9 | | | 1.92 € | | | B0602.1208X10 | AM | stainless steel A2 | M8 | 10 | 30,3 | 13,5 | 14,8 | | | currently not available | | | B0602.1208X12 | AM | stainless steel A2 | M8 | 12 | 30,3 | 13,5 | 14,8 | | | 2.17 € | | | B0602.1208X16 | AM | stainless steel A2 | M8 | 16 | 30,3 | 13,5 | 14,8 | | | 2.24 € | | | B0602.1208X20 | AM | stainless steel A2 | M8 | 20 | 30,3 | 13,5 | 14,8 | | | 2.27 € | | | B0602.1208X25 | AM | stainless steel A2 | M8 | 25 | 30,3 | 13,5 | 14,8 | | | 2.33 € | | | B0602.1208X30 | AM | stainless steel A2 | M8 | 30 | 30,3 | 13,5 | 14,8 | | | 2.41 € | | | B0602.1208X35 | AM | stainless steel A2 | M8 | 35 | 30,3 | 13,5 | 14,8 | | | 2.51 € | | | B0602.1208X40 | AM | stainless steel A2 | M8 | 40 | 30,3 | 13,5 | 14,8 | | | 2.61 € | | | B0602.1208X45 | AM | stainless steel A2 | M8 | 45 | 30,3 | 13,5 | 14,8 | | | 2.78 € | | | B0602.1208X50 | AM | stainless steel A2 | M8 | 50 | 30,3 | 13,5 | 14,8 | | | currently not available | | | B0602.1210X16 | AM | stainless steel A2 | M10 | 16 | 35,3 | 15,3 | 17,3 | | | 3.19 € | | | B0602.1210X20 | AM | stainless steel A2 | M10 | 20 | 35,3 | 15,3 | 17,3 | | | 3.23 € | | | B0602.1210X25 | AM | stainless steel A2 | M10 | 25 | 35,3 | 15,3 | 17,3 | | | 3.47 € | | | B0602.1210X30 | AM | stainless steel A2 | M10 | 30 | 35,3 | 15,3 | 17,3 | | | 3.54 € | | | B0602.1210X40 | AM | stainless steel A2 | M10 | 40 | 35,3 | 15,3 | 17,3 | | | 3.97 € | | | B0602.1210X45 | AM | stainless steel A2 | M10 | 45 | 35,3 | 15,3 | 17,3 | | | 3.98 € | | | B0602.1210X50 | AM | stainless steel A2 | M10 | 50 | 35,3 | 15,3 | 17,3 | | | 4.18 € | | | B0602.1210X60 | AM | stainless steel A2 | M10 | 60 | 35,3 | 15,3 | 17,3 | | | 6.62 € | |
|
