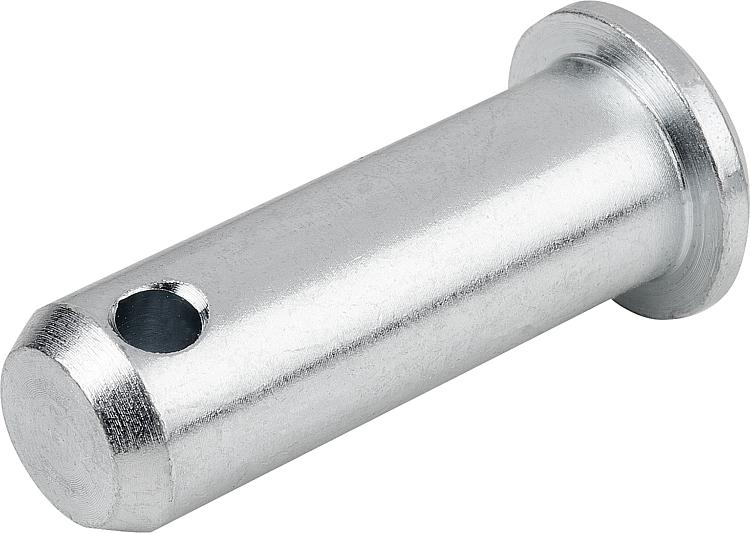

B0439Bolzen mit Splintloch passend für Gabelköpfe |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl 1.0718 oder Edelstahl 1.4305 (entspricht AISI 303). Ausführung:Stahl galvanisch verzinkt.
Edelstahl blank.Hinweis:Bolzen mit Splintloch, passend zu Gabelköpfen DIN 71752. Die Sicherung erfolgt durch Splinte.
Der Splint dient als Sicherungselement für den Bolzen. In Kombination mit dem passenden Gabelkopf entsteht ein voll funktionsfähiges Gabelgelenk.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

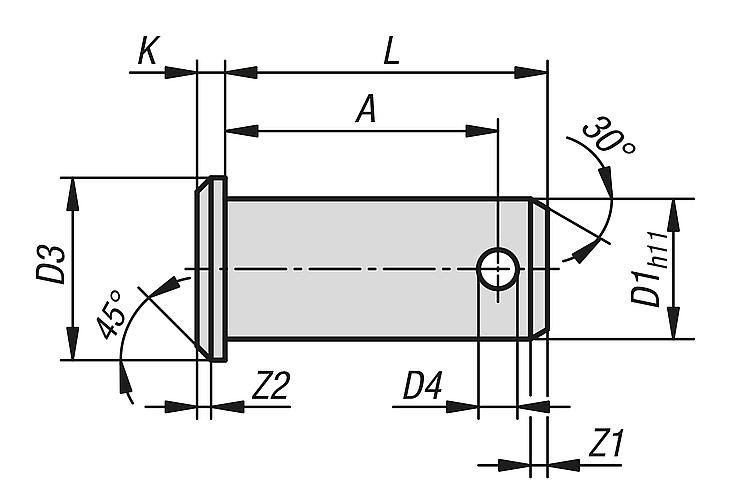

| Bestellnummer | Material
Grundkörper | D1
| D3 | D4 | A | K | L | Z1 | Z2 | CAD | Zub. | Preis | Bestellen |
|---|
| B0439.004100 | Stahl | 4 | 6 | 1 | 10 | 1 | 12 | 1 | 0,5 |  | | 0,84 € | | | B0439.005123 | Stahl | 5 | 8 | 1,2 | 12,3 | 1,5 | 15 | 1 | 0,5 | | | 0,74 € | | | B0439.006153 | Stahl | 6 | 9 | 1,6 | 15,3 | 1,5 | 18 | 1,5 | 0,5 | | | 0,75 € | | | B0439.008195 | Stahl | 8 | 12 | 2 | 19,5 | 2 | 23 | 2 | 1 | | | 0,89 € | | | B0439.010245 | Stahl | 10 | 14 | 3,2 | 24,5 | 2 | 29 | 2 | 1 | | | 0,92 € | | | B0439.012295 | Stahl | 12 | 17 | 4 | 29,5 | 3 | 35 | 2,5 | 1,5 | | | 1,30 € | | | B0439.014325 | Stahl | 14 | 19 | 4 | 32,5 | 3 | 40 | 2,5 | 1,5 | | | 1,38 € | | | B0439.016382 | Stahl | 16 | 21 | 4 | 38,2 | 3 | 45 | 2,5 | 1,5 | | | 1,43 € | | | B0439.020470 | Stahl | 20 | 26 | 5 | 47 | 4 | 53 | 3 | 2 | | | 2,18 € | | | B0439.025590 | Stahl | 25 | 32 | 6,3 | 59 | 5 | 67 | 4 | 2 | | | 5,93 € | | | B0439.028632 | Stahl | 28 | 34 | 6,3 | 63,2 | 5 | 72 | 4 | 2 | | | 16,57 € | | | B0439.030590 | Stahl | 30 | 36 | 6,3 | 59 | 5 | 67 | 4 | 2 | | | 9,70 € | | | B0439.030682 | Stahl | 30 | 36 | 6,3 | 68,2 | 5 | 77 | 4 | 2 | | | 7,63 € | | | B0439.035765 | Stahl | 35 | 44 | 8 | 76,5 | 6 | 87 | 5 | 2 | | | 13,50 € | | | B0439.040900 | Stahl | 40 | 48 | 8 | 90 | 6 | 100 | 5 | 2 | | | 56,72 € | | | B0439.042900 | Stahl | 42 | 48 | 8 | 90 | 7 | 100 | 5 | 2 | | | 73,49 € | | | B0439.0501030 | Stahl | 50 | 58 | 10 | 103 | 7 | 115 | 6 | 2 | | | 97,41 € | | | B0439.104100 | Edelstahl | 4 | 6 | 1 | 10 | 1 | 12 | 1 | 0,5 | | | 0,97 € | | | B0439.105123 | Edelstahl | 5 | 8 | 1,2 | 12,3 | 1,5 | 15 | 1 | 0,5 | | | 1,13 € | | | B0439.106153 | Edelstahl | 6 | 9 | 1,6 | 15,3 | 1,5 | 18 | 1,5 | 0,5 | | | 1,24 € | | | B0439.108195 | Edelstahl | 8 | 12 | 2 | 19,5 | 2 | 23 | 2 | 1 | | | 1,51 € | | | B0439.110245 | Edelstahl | 10 | 14 | 3,2 | 24,5 | 2 | 29 | 2 | 1 | | | 1,80 € | | | B0439.112295 | Edelstahl | 12 | 17 | 4 | 29,5 | 3 | 35 | 2,5 | 1,5 | | | 2,85 € | | | B0439.114325 | Edelstahl | 14 | 19 | 4 | 32,5 | 3 | 40 | 2,5 | 1,5 | | | 3,35 € | | | B0439.116382 | Edelstahl | 16 | 21 | 4 | 38,2 | 3 | 45 | 2,5 | 1,5 | | | 3,05 € | | | B0439.120470 | Edelstahl | 20 | 26 | 5 | 47 | 4 | 53 | 3 | 2 | | | 4,75 € | | | B0439.125590 | Edelstahl | 25 | 32 | 6,3 | 59 | 5 | 67 | 4 | 2 | | | 30,52 € | | | B0439.130590 | Edelstahl | 30 | 36 | 6,3 | 59 | 5 | 67 | 4 | 2 | | | 33,69 € | |
