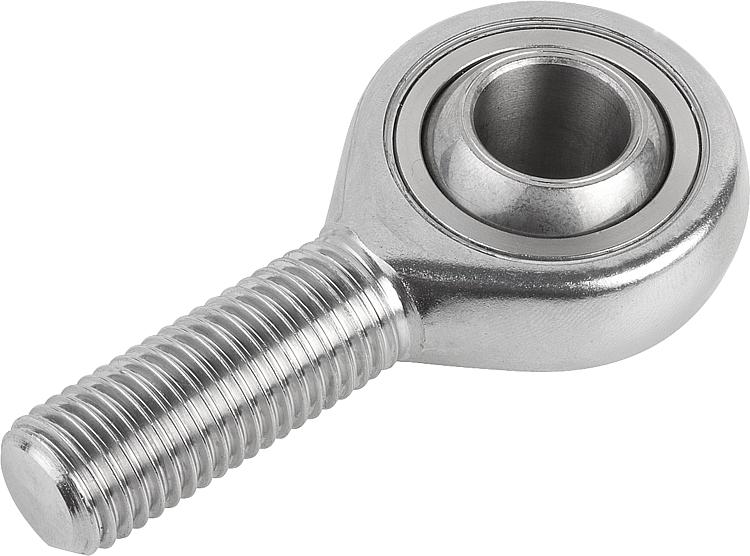

B0449Gelenkköpfe mit Gleitlagerung Außengewinde, Edelstahl, DIN ISO... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Gehäuse geschmiedeter Edelstahl 1.4057 (entspricht AISI 431).
Gelenkkugel 1.4034 (entspricht AISI 420) gehärtet und geschliffen.
Lagerschale rostfreier Stahl 1.4571 (entspricht AISI 316 Ti). Ausführung:poliert.Hinweis:Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe KA.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Ausführung
| D | D1 | A | B | H | H1 | K | L | L1 | α | Tragzahlen
dynamisch
kN | Tragzahlen
statisch
kN | CAD | Zub. | Preis | Bestellen |
|---|
| B0449.05 | Rechtsgewinde | 5 | M5 | 33 | 18 | 8 | 6 | 11,11 | 20 | 9 | 13° | 7,5 | 6,2 |  | | 26,94 € | | | B0449.06 | Rechtsgewinde | 6 | M6 | 36 | 20 | 9 | 6,75 | 12,7 | 22 | 12 | 13° | 9,3 | 8,8 | | | 26,94 € | | | B0449.08 | Rechtsgewinde | 8 | M8 | 42 | 24 | 12 | 9 | 15,87 | 25 | 15 | 13° | 16,7 | 16,1 | | | 30,01 € | | | B0449.10 | Rechtsgewinde | 10 | M10 | 48 | 28 | 14 | 10,5 | 19,05 | 29 | 15 | 13° | 23,4 | 25,5 | | | 33,55 € | | | B0449.12 | Rechtsgewinde | 12 | M12 | 54 | 32 | 16 | 12 | 22,22 | 33 | 19 | 13° | 32 | 34,5 | | | 40,98 € | | | B0449.16 | Rechtsgewinde | 16 | M16 | 66 | 42 | 21 | 15 | 28,57 | 40 | 22 | 15° | 52,7 | 60,6 | | | 60,93 € | | | B0449.20 | Rechtsgewinde | 20 | M20x1,5 | 78 | 50 | 25 | 18 | 34,92 | 47 | 28 | 15° | 78,1 | 83,1 | | | 81,09 € | | | B0449.22 | Rechtsgewinde | 22 | M22x1,5 | 84 | 54 | 28 | 20 | 38,1 | 51 | 26 | 15° | 97,2 | 99,7 | | | 91,85 € | | | B0449.051 | Linksgewinde | 5 | M5 | 33 | 18 | 8 | 6 | 11,11 | 20 | 9 | 13° | 7,5 | 6,2 | | | 26,94 € | | | B0449.061 | Linksgewinde | 6 | M6 | 36 | 20 | 9 | 6,75 | 12,7 | 22 | 12 | 13° | 9,3 | 8,8 | | | 26,94 € | | | B0449.081 | Linksgewinde | 8 | M8 | 42 | 24 | 12 | 9 | 15,87 | 25 | 15 | 13° | 16,7 | 16,1 | | | 30,01 € | | | B0449.101 | Linksgewinde | 10 | M10 | 48 | 28 | 14 | 10,5 | 19,05 | 29 | 15 | 13° | 23,4 | 25,5 | | | 33,55 € | | | B0449.121 | Linksgewinde | 12 | M12 | 54 | 32 | 16 | 12 | 22,22 | 33 | 19 | 13° | 32 | 34,5 | | | 40,98 € | | | B0449.161 | Linksgewinde | 16 | M16 | 66 | 42 | 21 | 15 | 28,57 | 40 | 22 | 15° | 52,7 | 60,6 | | | 60,93 € | | | B0449.201 | Linksgewinde | 20 | M20x1,5 | 78 | 50 | 25 | 18 | 34,92 | 47 | 28 | 15° | 78,1 | 83,1 | | | 81,09 € | | | B0449.221 | Linksgewinde | 22 | M22x1,5 | 84 | 54 | 28 | 20 | 38,1 | 51 | 26 | 15° | 97,2 | 99,7 | | | 91,85 € | |
