B0152Pendelauflagen verstellbar |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl oder Edelstahl.Ausführung:Stahlausführung:
Gehäuse vergütet und manganphosphatiert.
Mutter brüniert.
Edelstahlausführung:
Gehäuse vergütet und elektrolytisch poliert.
Mutter blank.Hinweis:Die Kugel ist gegen Verdrehen gesichert.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

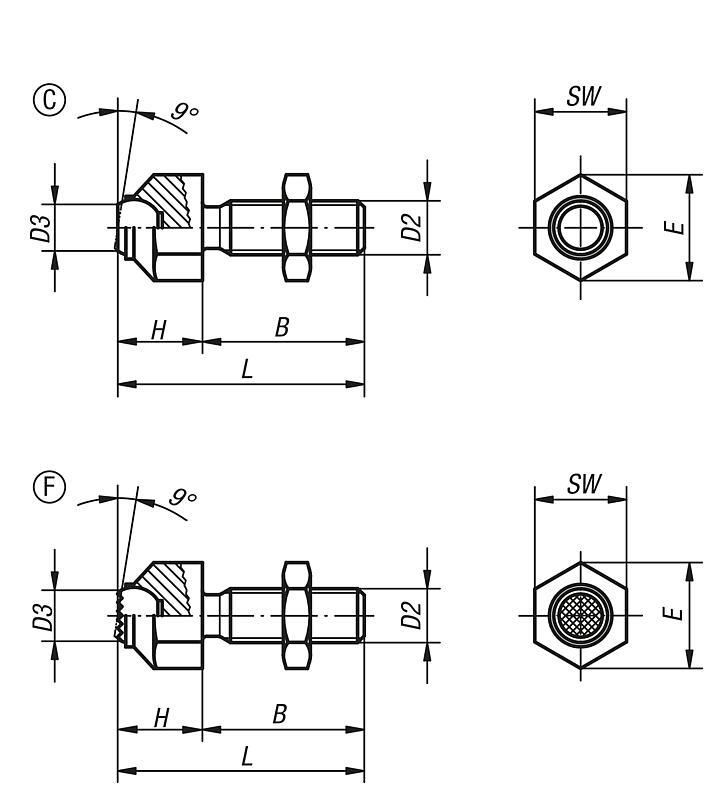

Zeichnungen (Gesamtübersicht) |

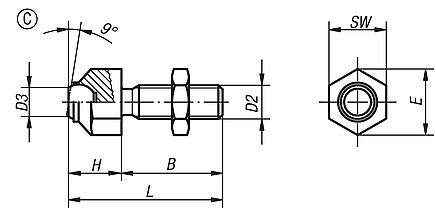

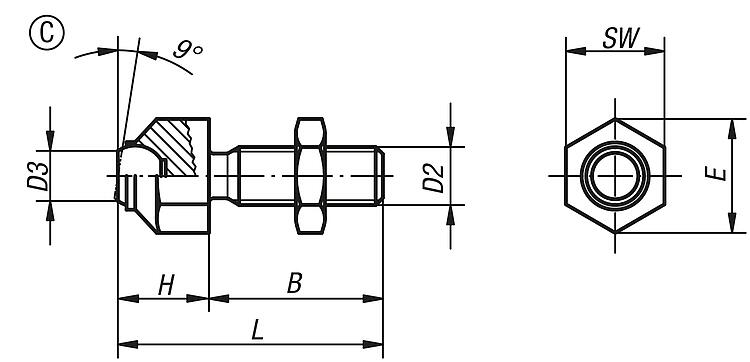

Pendelauflagen verstellbar Form C, Kugel abgeflacht, plan |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | B | D2 | D3 | H | L | E | SW | Kugel-Ø | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0152.108 | C | Stahl | 25 | M8 | 5,8 | 11,6 | 36,6 | 14,5 | 13 | 8,5 | 8 |  | | 24,29 € | | | B0152.110 | C | Stahl | 30 | M10 | 8,6 | 15,7 | 45,7 | 19 | 17 | 12 | 8 | | | 32,63 € | | | B0152.112 | C | Stahl | 35 | M12 | 8,6 | 15,7 | 50,7 | 19 | 17 | 12 | 15 | | | 32,63 € | | | B0152.116 | C | Stahl | 40 | M16 | 10,5 | 20,7 | 60,7 | 27 | 24 | 16 | 25 | | | 45,02 € | | | B0152.120 | C | Stahl | 50 | M20 | 20 | 27,3 | 77,3 | 33 | 30 | 25 | 90 | | | 77,96 € | | | B0152.1081 | C | Edelstahl | 25 | M8 | 5,8 | 11,6 | 36,6 | 14,5 | 13 | 8,5 | 8 | | | 29,16 € | | | B0152.1101 | C | Edelstahl | 30 | M10 | 8,6 | 15,7 | 45,7 | 19 | 17 | 12 | 8 | | | 39,17 € | | | B0152.1121 | C | Edelstahl | 35 | M12 | 8,6 | 15,7 | 50,7 | 19 | 17 | 12 | 15 | | | 39,17 € | | | B0152.1161 | C | Edelstahl | 40 | M16 | 10,5 | 20,7 | 60,7 | 27 | 24 | 16 | 25 | | | 54,02 € | | | B0152.1201 | C | Edelstahl | 50 | M20 | 20 | 27,3 | 77,3 | 33 | 30 | 25 | 90 | | | 93,55 € | |
|

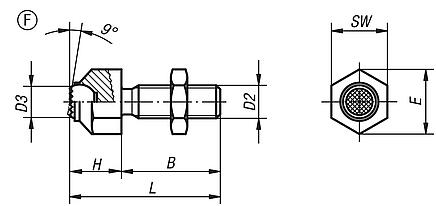

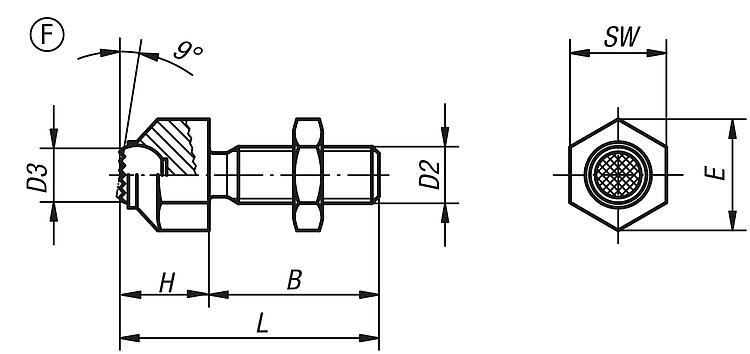

Pendelauflagen verstellbar Form F, Kugel abgeflacht, mit Riffelung |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | B | D2 | D3 | H | L | E | SW | Kugel-Ø | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0152.308 | F | Stahl | 25 | M8 | 5,8 | 11,6 | 36,6 | 14,5 | 13 | 8,5 | 8 | | | 32,82 € | | | B0152.310 | F | Stahl | 30 | M10 | 8,6 | 15,7 | 45,7 | 19 | 17 | 12 | 8 | | | 42,03 € | | | B0152.312 | F | Stahl | 35 | M12 | 8,6 | 15,7 | 50,7 | 19 | 17 | 12 | 15 | | | 42,03 € | | | B0152.316 | F | Stahl | 40 | M16 | 10,5 | 20,7 | 60,7 | 27 | 24 | 16 | 25 | | | 59,48 € | | | B0152.320 | F | Stahl | 50 | M20 | 20 | 27,3 | 77,3 | 33 | 30 | 25 | 90 | | | 93,61 € | | | B0152.3081 | F | Edelstahl | 25 | M8 | 5,8 | 11,6 | 36,6 | 14,5 | 13 | 8,5 | 8 | | | 39,35 € | | | B0152.3101 | F | Edelstahl | 30 | M10 | 8,6 | 15,7 | 45,7 | 19 | 17 | 12 | 8 | | | 50,45 € | | | B0152.3121 | F | Edelstahl | 35 | M12 | 8,6 | 15,7 | 50,7 | 19 | 17 | 12 | 15 | | | 50,45 € | | | B0152.3161 | F | Edelstahl | 40 | M16 | 10,5 | 20,7 | 60,7 | 27 | 24 | 16 | 25 | | | 71,39 € | | | B0152.3201 | F | Edelstahl | 50 | M20 | 20 | 27,3 | 77,3 | 33 | 30 | 25 | 90 | | | 112,34 € | |
|
