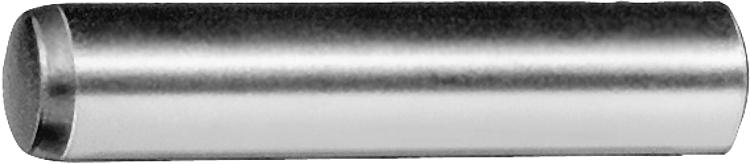

B0523Cylindrical pins DIN 6325 |
go back |
|
Item description/product images |
|
|
DescriptionMaterial:Tool steelVersion:Hardened. Hardness 60 ±2 HRC.Note:Special features: DownloadHere is all the information as a PDF datasheet:
Are you looking for CAD data? These can be found directly in the product table.
|

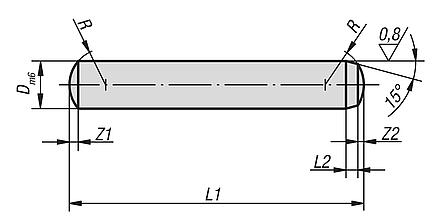

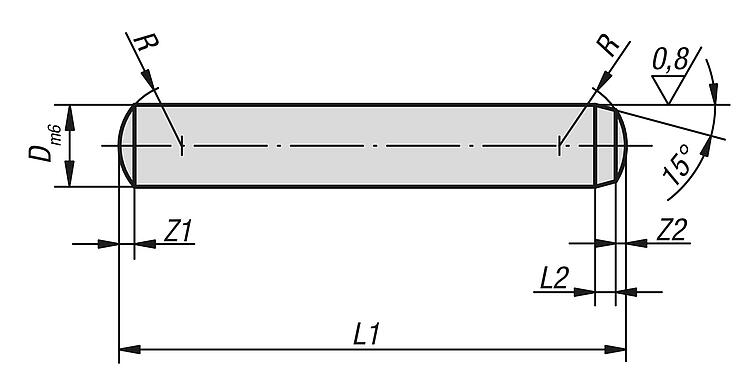

| Order No. | D | L1 = length | L2 | R | Z1 | Z2 | CAD | Acc. | Price | Order |
|---|
| B0523.02X6 | 2 | 6 | 0,6 | 2 | 0,3 | 0,18 |  | | 0.11 € | | | B0523.02X8 | 2 | 8 | 0,6 | 2 | 0,3 | 0,18 | | | 0.11 € | | | B0523.02X10 | 2 | 10 | 0,6 | 2 | 0,3 | 0,18 | | | 0.11 € | | | B0523.02X12 | 2 | 12 | 0,6 | 2 | 0,3 | 0,18 | | | 0.14 € | | | B0523.02X14 | 2 | 14 | 0,6 | 2 | 0,3 | 0,18 | | | 0.14 € | | | B0523.02X16 | 2 | 16 | 0,6 | 2 | 0,3 | 0,18 | | | 0.14 € | | | B0523.02X18 | 2 | 18 | 0,6 | 2 | 0,3 | 0,18 | | | 0.14 € | | | B0523.02X20 | 2 | 20 | 0,6 | 2 | 0,3 | 0,18 | | | 0.14 € | | | B0523.25X6 | 2,5 | 6 | 0,7 | 2,5 | 0,4 | 0,25 | | | 0.11 € | | | B0523.25X8 | 2,5 | 8 | 0,7 | 2,5 | 0,4 | 0,25 | | | 0.11 € | | | B0523.25X10 | 2,5 | 10 | 0,7 | 2,5 | 0,4 | 0,25 | | | 0.11 € | | | B0523.25X12 | 2,5 | 12 | 0,7 | 2,5 | 0,4 | 0,25 | | | 0.14 € | | | B0523.25X14 | 2,5 | 14 | 0,7 | 2,5 | 0,4 | 0,25 | | | 0.14 € | | | B0523.25X16 | 2,5 | 16 | 0,7 | 2,5 | 0,4 | 0,25 | | | 0.14 € | | | B0523.25X18 | 2,5 | 18 | 0,7 | 2,5 | 0,4 | 0,25 | | | 0.20 € | | | B0523.25X20 | 2,5 | 20 | 0,7 | 2,5 | 0,4 | 0,25 | | | 0.25 € | | | B0523.25X22 | 2,5 | 22 | 0,7 | 2,5 | 0,4 | 0,25 | | | 0.29 € | | | B0523.25X24 | 2,5 | 24 | 0,7 | 2,5 | 0,4 | 0,25 | | | 0.31 € | | | B0523.03X8 | 3 | 8 | 0,8 | 3 | 0,45 | 0,3 | | | 0.11 € | | | B0523.03X10 | 3 | 10 | 0,8 | 3 | 0,45 | 0,3 | | | 0.14 € | | | B0523.03X12 | 3 | 12 | 0,8 | 3 | 0,45 | 0,3 | | | 0.14 € | | | B0523.03X14 | 3 | 14 | 0,8 | 3 | 0,45 | 0,3 | | | 0.20 € | | | B0523.03X16 | 3 | 16 | 0,8 | 3 | 0,45 | 0,3 | | | 0.25 € | | | B0523.03X18 | 3 | 18 | 0,8 | 3 | 0,45 | 0,3 | | | 0.29 € | | | B0523.03X20 | 3 | 20 | 0,8 | 3 | 0,45 | 0,3 | | | 0.31 € | | | B0523.03X22 | 3 | 22 | 0,8 | 3 | 0,45 | 0,3 | | | 0.31 € | | | B0523.03X24 | 3 | 24 | 0,8 | 3 | 0,45 | 0,3 | | | 0.31 € | | | B0523.03X28 | 3 | 28 | 0,8 | 3 | 0,45 | 0,3 | | | 0.32 € | | | B0523.03X30 | 3 | 30 | 0,8 | 3 | 0,45 | 0,3 | | | 0.32 € | | | B0523.03X32 | 3 | 32 | 0,8 | 3 | 0,45 | 0,3 | | | 0.34 € | | | B0523.04X8 | 4 | 8 | 1 | 4 | 0,6 | 0,4 | | | 0.11 € | | | B0523.04X10 | 4 | 10 | 1 | 4 | 0,6 | 0,4 | | | 0.20 € | | | B0523.04X12 | 4 | 12 | 1 | 4 | 0,6 | 0,4 | | | 0.25 € | | | B0523.04X14 | 4 | 14 | 1 | 4 | 0,6 | 0,4 | | | 0.29 € | | | B0523.04X16 | 4 | 16 | 1 | 4 | 0,6 | 0,4 | | | 0.31 € | | | B0523.04X18 | 4 | 18 | 1 | 4 | 0,6 | 0,4 | | | 0.31 € | | | B0523.04X20 | 4 | 20 | 1 | 4 | 0,6 | 0,4 | | | 0.31 € | | | B0523.04X22 | 4 | 22 | 1 | 4 | 0,6 | 0,4 | | | 0.31 € | | | B0523.04X24 | 4 | 24 | 1 | 4 | 0,6 | 0,4 | | | 0.32 € | | | B0523.04X28 | 4 | 28 | 1 | 4 | 0,6 | 0,4 | | | 0.34 € | | | B0523.04X30 | 4 | 30 | 1 | 4 | 0,6 | 0,4 | | | 0.36 € | | | B0523.04X32 | 4 | 32 | 1 | 4 | 0,6 | 0,4 | | | 0.36 € | | | B0523.04X36 | 4 | 36 | 1 | 4 | 0,6 | 0,4 | | | 0.38 € | | | B0523.04X40 | 4 | 40 | 1 | 4 | 0,6 | 0,4 | | | 0.31 € | | | B0523.05X10 | 5 | 10 | 1,2 | 5 | 0,75 | 0,5 | | | 0.14 € | | | B0523.05X12 | 5 | 12 | 1,2 | 5 | 0,75 | 0,5 | | | 0.31 € | | | B0523.05X14 | 5 | 14 | 1,2 | 5 | 0,75 | 0,5 | | | 0.31 € | | | B0523.05X16 | 5 | 16 | 1,2 | 5 | 0,75 | 0,5 | | | 0.31 € | | | B0523.05X18 | 5 | 18 | 1,2 | 5 | 0,75 | 0,5 | | | 0.32 € | | | B0523.05X20 | 5 | 20 | 1,2 | 5 | 0,75 | 0,5 | | | 0.32 € | | | B0523.05X22 | 5 | 22 | 1,2 | 5 | 0,75 | 0,5 | | | 0.34 € | | | B0523.05X24 | 5 | 24 | 1,2 | 5 | 0,75 | 0,5 | | | 0.34 € | | | B0523.05X28 | 5 | 28 | 1,2 | 5 | 0,75 | 0,5 | | | 0.36 € | | | B0523.05X30 | 5 | 30 | 1,2 | 5 | 0,75 | 0,5 | | | 0.38 € | | | B0523.05X32 | 5 | 32 | 1,2 | 5 | 0,75 | 0,5 | | | 0.40 € | | | B0523.05X36 | 5 | 36 | 1,2 | 5 | 0,75 | 0,5 | | | 0.48 € | | | B0523.05X40 | 5 | 40 | 1,2 | 5 | 0,75 | 0,5 | | | 0.50 € | | | B0523.05X45 | 5 | 45 | 1,2 | 5 | 0,75 | 0,5 | | | 0.53 € | | | B0523.05X50 | 5 | 50 | 1,2 | 5 | 0,75 | 0,5 | | | 0.55 € | | | B0523.06X10 | 6 | 10 | 1,5 | 6 | 0,9 | 0,6 | | | 0.25 € | | | B0523.06X12 | 6 | 12 | 1,5 | 6 | 0,9 | 0,6 | | | 0.31 € | | | B0523.06X14 | 6 | 14 | 1,5 | 6 | 0,9 | 0,6 | | | 0.32 € | | | B0523.06X16 | 6 | 16 | 1,5 | 6 | 0,9 | 0,6 | | | 0.34 € | | | B0523.06X18 | 6 | 18 | 1,5 | 6 | 0,9 | 0,6 | | | 0.34 € | | | B0523.06X20 | 6 | 20 | 1,5 | 6 | 0,9 | 0,6 | | | 0.36 € | | | B0523.06X22 | 6 | 22 | 1,5 | 6 | 0,9 | 0,6 | | | 0.38 € | | | B0523.06X24 | 6 | 24 | 1,5 | 6 | 0,9 | 0,6 | | | 0.38 € | | | B0523.06X28 | 6 | 28 | 1,5 | 6 | 0,9 | 0,6 | | | 0.45 € | | | B0523.06X30 | 6 | 30 | 1,5 | 6 | 0,9 | 0,6 | | | 0.48 € | | | B0523.06X32 | 6 | 32 | 1,5 | 6 | 0,9 | 0,6 | | | 0.48 € | | | B0523.06X36 | 6 | 36 | 1,5 | 6 | 0,9 | 0,6 | | | 0.50 € | | | B0523.06X40 | 6 | 40 | 1,5 | 6 | 0,9 | 0,6 | | | 0.55 € | | | B0523.06X45 | 6 | 45 | 1,5 | 6 | 0,9 | 0,6 | | | 0.60 € | | | B0523.06X50 | 6 | 50 | 1,5 | 6 | 0,9 | 0,6 | | | 0.62 € | | | B0523.06X55 | 6 | 55 | 1,5 | 6 | 0,9 | 0,6 | | | 0.64 € | | | B0523.06X60 | 6 | 60 | 1,5 | 6 | 0,9 | 0,6 | | | 0.70 € | | | B0523.08X12 | 8 | 12 | 1,8 | 8 | 1,2 | 0,8 | | | 0.32 € | | | B0523.08X14 | 8 | 14 | 1,8 | 8 | 1,2 | 0,8 | | | 0.32 € | | | B0523.08X16 | 8 | 16 | 1,8 | 8 | 1,2 | 0,8 | | | 0.32 € | | | B0523.08X18 | 8 | 18 | 1,8 | 8 | 1,2 | 0,8 | | | 0.50 € | | | B0523.08X20 | 8 | 20 | 1,8 | 8 | 1,2 | 0,8 | | | 0.53 € | | | B0523.08X22 | 8 | 22 | 1,8 | 8 | 1,2 | 0,8 | | | 0.55 € | | | B0523.08X24 | 8 | 24 | 1,8 | 8 | 1,2 | 0,8 | | | 0.59 € | | | B0523.08X28 | 8 | 28 | 1,8 | 8 | 1,2 | 0,8 | | | 0.62 € | | | B0523.08X30 | 8 | 30 | 1,8 | 8 | 1,2 | 0,8 | | | 0.62 € | | | B0523.08X32 | 8 | 32 | 1,8 | 8 | 1,2 | 0,8 | | | 0.65 € | | | B0523.08X36 | 8 | 36 | 1,8 | 8 | 1,2 | 0,8 | | | 0.70 € | | | B0523.08X40 | 8 | 40 | 1,8 | 8 | 1,2 | 0,8 | | | 0.79 € | | | B0523.08X45 | 8 | 45 | 1,8 | 8 | 1,2 | 0,8 | | | 0.83 € | | | B0523.08X50 | 8 | 50 | 1,8 | 8 | 1,2 | 0,8 | | | 0.84 € | | | B0523.08X55 | 8 | 55 | 1,8 | 8 | 1,2 | 0,8 | | | 0.89 € | | | B0523.08X60 | 8 | 60 | 1,8 | 8 | 1,2 | 0,8 | | | 0.89 € | | | B0523.08X70 | 8 | 70 | 1,8 | 8 | 1,2 | 0,8 | | | 0.89 € | | | B0523.08X80 | 8 | 80 | 1,8 | 8 | 1,2 | 0,8 | | | 0.99 € | | | B0523.10X16 | 10 | 16 | 2 | 10 | 1,5 | 1 | | | 0.62 € | | | B0523.10X18 | 10 | 18 | 2 | 10 | 1,5 | 1 | | | 0.62 € | | | B0523.10X20 | 10 | 20 | 2 | 10 | 1,5 | 1 | | | 0.65 € | | | B0523.10X24 | 10 | 24 | 2 | 10 | 1,5 | 1 | | | 0.75 € | | | B0523.10X28 | 10 | 28 | 2 | 10 | 1,5 | 1 | | | 0.82 € | | | B0523.10X30 | 10 | 30 | 2 | 10 | 1,5 | 1 | | | 0.83 € | | | B0523.10X32 | 10 | 32 | 2 | 10 | 1,5 | 1 | | | 0.84 € | | | B0523.10X36 | 10 | 36 | 2 | 10 | 1,5 | 1 | | | 0.89 € | | | B0523.10X40 | 10 | 40 | 2 | 10 | 1,5 | 1 | | | 0.89 € | | | B0523.10X45 | 10 | 45 | 2 | 10 | 1,5 | 1 | | | 0.89 € | | | B0523.10X50 | 10 | 50 | 2 | 10 | 1,5 | 1 | | | 0.90 € | | | B0523.10X55 | 10 | 55 | 2 | 10 | 1,5 | 1 | | | 0.97 € | | | B0523.10X60 | 10 | 60 | 2 | 10 | 1,5 | 1 | | | 1.02 € | | | B0523.10X70 | 10 | 70 | 2 | 10 | 1,5 | 1 | | | 1.22 € | | | B0523.10X80 | 10 | 80 | 2 | 10 | 1,5 | 1 | | | 1.34 € | | | B0523.10X90 | 10 | 90 | 2 | 10 | 1,5 | 1 | | | 1.45 € | | | B0523.10X100 | 10 | 100 | 2 | 10 | 1,5 | 1 | | | 1.63 € | | | B0523.12X18 | 12 | 18 | 2,5 | 12 | 1,8 | 1,3 | | | 0.83 € | | | B0523.12X20 | 12 | 20 | 2,5 | 12 | 1,8 | 1,3 | | | 0.83 € | | | B0523.12X24 | 12 | 24 | 2,5 | 12 | 1,8 | 1,3 | | | 0.87 € | | | B0523.12X28 | 12 | 28 | 2,5 | 12 | 1,8 | 1,3 | | | 0.89 € | | | B0523.12X30 | 12 | 30 | 2,5 | 12 | 1,8 | 1,3 | | | 0.89 € | | | B0523.12X32 | 12 | 32 | 2,5 | 12 | 1,8 | 1,3 | | | 0.89 € | | | B0523.12X36 | 12 | 36 | 2,5 | 12 | 1,8 | 1,3 | | | 0.97 € | | | B0523.12X40 | 12 | 40 | 2,5 | 12 | 1,8 | 1,3 | | | 1.01 € | | | B0523.12X45 | 12 | 45 | 2,5 | 12 | 1,8 | 1,3 | | | 1.13 € | | | B0523.12X50 | 12 | 50 | 2,5 | 12 | 1,8 | 1,3 | | | 1.19 € | | | B0523.12X55 | 12 | 55 | 2,5 | 12 | 1,8 | 1,3 | | | 1.30 € | | | B0523.12X60 | 12 | 60 | 2,5 | 12 | 1,8 | 1,3 | | | 1.43 € | | | B0523.12X70 | 12 | 70 | 2,5 | 12 | 1,8 | 1,3 | | | 1.65 € | | | B0523.12X80 | 12 | 80 | 2,5 | 12 | 1,8 | 1,3 | | | 1.90 € | | | B0523.12X90 | 12 | 90 | 2,5 | 12 | 1,8 | 1,3 | | | 2.00 € | | | B0523.12X100 | 12 | 100 | 2,5 | 12 | 1,8 | 1,3 | | | 2.29 € | | | B0523.12X120 | 12 | 120 | 2,5 | 12 | 1,8 | 1,3 | | | 2.54 € | | | B0523.14X24 | 14 | 24 | 2,5 | 16 | 2 | 1,3 | | | 0.98 € | | | B0523.14X28 | 14 | 28 | 2,5 | 16 | 2 | 1,3 | | | 0.99 € | | | B0523.14X32 | 14 | 32 | 2,5 | 16 | 2 | 1,3 | | | 1.18 € | | | B0523.14X36 | 14 | 36 | 2,5 | 16 | 2 | 1,3 | | | 1.27 € | | | B0523.14X40 | 14 | 40 | 2,5 | 16 | 2 | 1,3 | | | 1.34 € | | | B0523.14X45 | 14 | 45 | 2,5 | 16 | 2 | 1,3 | | | 1.47 € | | | B0523.14X50 | 14 | 50 | 2,5 | 16 | 2 | 1,3 | | | 1.53 € | | | B0523.14X55 | 14 | 55 | 2,5 | 16 | 2 | 1,3 | | | 1.78 € | | | B0523.14X60 | 14 | 60 | 2,5 | 16 | 2 | 1,3 | | | 1.87 € | | | B0523.14X70 | 14 | 70 | 2,5 | 16 | 2 | 1,3 | | | 2.17 € | | | B0523.14X80 | 14 | 80 | 2,5 | 16 | 2 | 1,3 | | | 2.49 € | | | B0523.14X90 | 14 | 90 | 2,5 | 16 | 2 | 1,3 | | | 2.72 € | | | B0523.14X100 | 14 | 100 | 2,5 | 16 | 2 | 1,3 | | | 2.99 € | | | B0523.14X120 | 14 | 120 | 2,5 | 16 | 2 | 1,3 | | | 3.33 € | | | B0523.16X24 | 16 | 24 | 3 | 16 | 2,5 | 1,7 | | | 1.22 € | | | B0523.16X28 | 16 | 28 | 3 | 16 | 2,5 | 1,7 | | | 1.32 € | | | B0523.16X32 | 16 | 32 | 3 | 16 | 2,5 | 1,7 | | | 1.46 € | | | B0523.16X36 | 16 | 36 | 3 | 16 | 2,5 | 1,7 | | | 1.62 € | | | B0523.16X40 | 16 | 40 | 3 | 16 | 2,5 | 1,7 | | | 1.81 € | | | B0523.16X45 | 16 | 45 | 3 | 16 | 2,5 | 1,7 | | | 1.87 € | | | B0523.16X50 | 16 | 50 | 3 | 16 | 2,5 | 1,7 | | | 2.00 € | | | B0523.16X55 | 16 | 55 | 3 | 16 | 2,5 | 1,7 | | | 1.92 € | | | B0523.16X60 | 16 | 60 | 3 | 16 | 2,5 | 1,7 | | | 2.39 € | | | B0523.16X70 | 16 | 70 | 3 | 16 | 2,5 | 1,7 | | | 2.79 € | | | B0523.16X80 | 16 | 80 | 3 | 16 | 2,5 | 1,7 | | | 3.25 € | | | B0523.16X90 | 16 | 90 | 3 | 16 | 2,5 | 1,7 | | | 3.49 € | | | B0523.16X100 | 16 | 100 | 3 | 16 | 2,5 | 1,7 | | | 3.73 € | | | B0523.16X110 | 16 | 110 | 3 | 16 | 2,5 | 1,7 | | | 4.10 € | | | B0523.16X120 | 16 | 120 | 3 | 16 | 2,5 | 1,7 | | | 4.33 € | |
